Het overschrijden van Koppelingslager
>
|
|
| Plaats van herkomst | China |
| Merknaam | SUMA |
| Certificering | ISO SGS |
| Modelnummer | Ckl-A80210 |
Ckl-A90270 Overschrijdend Koppelingskoppeling die Één Manier dragen
|
Type
|
Normale Torsie
|
Het overschrijden van Snelheid r/min |
Afmeting mm |
Gewicht
|
|||||||||
| Binnenras | Buitenras | dH7 | D k (H7) | D | D 1 | L | L 1 | L 2 | B | B n ×t n | |||
| Ckl-A1252 | 44 | 2125 | 2100 | 12 | 12~25 | 52 | 97 | 90.0 | 35 | 42 | 13.0 | 2×1.0 | 3.0 |
| Ckl-A1568 | 90 | 1615 | 2100 | 15 | 15~30 | 68 | 112 | 110.0 | 40 | 52 | 18.0 | 3×1.4 | 4.4 |
| Ckl-A2075 | 98 | 1360 | 1960 | 20 | 15~30 | 75 | 118 | 114.5 | 40 | 56 | 14.0 | 3×1.4 | 4.6 |
| Ckl-A2590 | 230 | 1190 | 1610 | 25 | 20~40 | 90 | 130 | 127.5 | 50 | 60 | 17.5 | 4×1.8 | 6.4 |
| Ckl-A30100 | 400 | 1105 | 1470 | 30 | 20~50 | 100 | 160 | 146.0 | 60 | 66 | 20.0 | 5×2.3 | 11 |
| Ckl-A35110 | 580 | 935 | 1330 | 35 | 25~65 | 110 | 190 | 168.0 | 75 | 74 | 19.0 | 6×2.8 | 17 |
| Ckl-A40125 | 820 | 807.5 | 1190 | 40 | 25~65 | 125 | 190 | 178.0 | 75 | 86 | 17.0 | 6×2.8 | 19 |
| Ckl-A45130 | 840 | 765 | 1120 | 45 | 25~65 | 130 | 190 | 178.0 | 75 | 86 | 17.0 | 6×2.8 | 19 |
| Ckl-A48150 | 1400 | 730 | 1000 | 48 | 25~65 | 150 | 225 | 207.0 | 90 | 88 | 25.0 | 14×3.8 | 31.5 |
| Ckl-A50150 | 1400 | 722.5 | 980 | 50 | 30~75 | 150 | 225 | 207.0 | 90 | 92 | 25.0 | 14×3.8 | 31 |
| Ckl-A55160 | 1600 | 612 | 910 | 55 | 35~90 | 160 | 270 | 233.5 | 100 | 104 | 29.5 | 16×4.3 | 47 |
| Ckl-A60170 | 2200 | 578 | 840 | 60 | 35~90 | 170 | 270 | 244.0 | 94 | 114 | 30.0 | 18×4.4 | 49 |
| Ckl-A70170 | 2200 | 578 | 840 | 70 | 35~90 | 170 | 270 | 267 | 117 | 114 | 30.0 | 20×4.9 | 48 |
| Ckl-A70190 | 4500 | 493 | 770 | 70 | 45~110 | 190 | 340 | 312.5 | 140 | 134 | 38.5 | 20×4.9 | 90 |
| Ckl-A75190 | 4500 | 493 | 770 | 75 | 50~120 | 190 | 340 | 312.5 | 140 | 134 | 35.0 | 20×4.9 | 88 |
| Ckl-A80210 | 6800 | 408 | 630 | 80 | 55~125 | 210 | 380 | 340.0 | 160 | 142 | 35.0 | 22×5.4 | 107 |
| Ckl-A90230 | 11000 | 323 | 595 | 90 | 65~140 | 230 | 440 | 369.0 | 160 | 159 | 50.0 | 25×6.4 | 170 |
| Ckl-A95230 | 11000 | 323 | 595 | 95 | 70~145 | 230 | 440 | 379.0 | 160 | 175 | 35.0 | 25×5.4 | 165 |
| Ckl-A100270 | 16000 | 297.5 | 525 | 100 | 76~160 | 270 | 500 | 422.5 | 200 | 182 | 40.5 | 28×6.4 | 230 |
| Ckl-A75170 | 2200 | 578 | 840 | 75 | 35~90 | 170 | 270 | 291 | 140 | 114 | 30.0 | 20×4.9 | 46 |
Afmetingen en Capaciteiten
Eigenschappen
Het type ckl-a is een spragtype freewheelt, met alle accomodatie, verzegeld en het dragen gesteund. De eenheden is geleverde gesmeerde olie.
De binnenrace en de flens worden gesloten aan de tegenovergestelde schacht.
Deze die combinatie wordt gebruikt zoals overschrijdend koppeling en uitgebreid in mechanisme van verpakking wordt gebruikt, verkeer. en metallury.mine etc.
Opzettend Voorbeeld

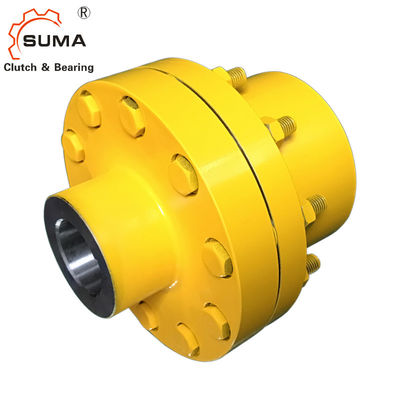

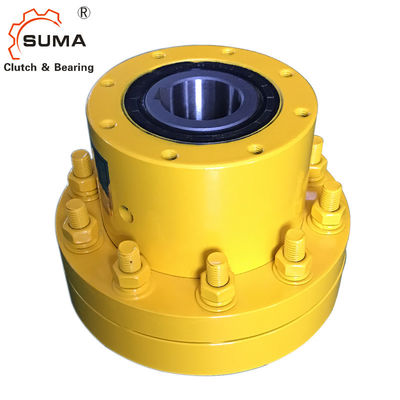

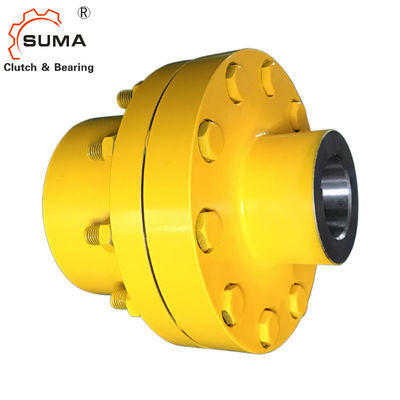

Productbeeld:
Toepassing
