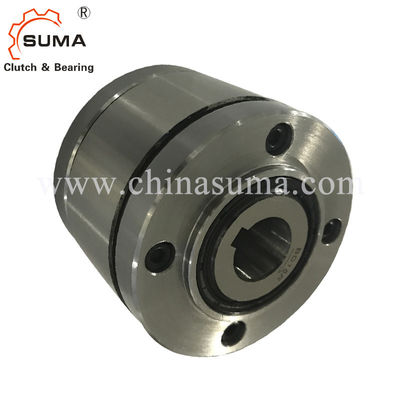

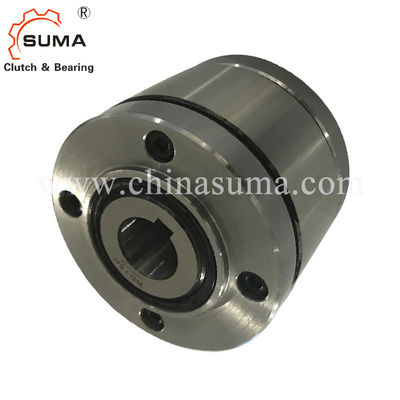

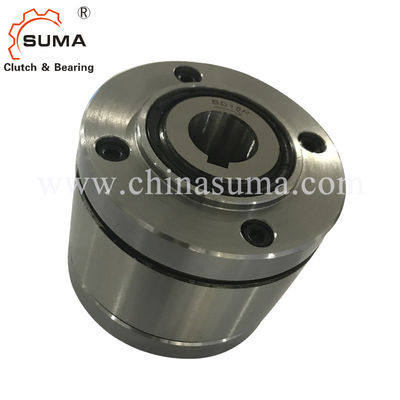

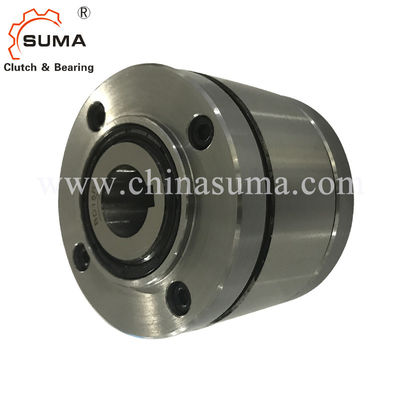

BD20 volledig freewheel 1700RPM Overschrijdend Koppelingslager
Eigenschappen
Volledig freewheelt BD… X worden verzegeld sprag freewheelt met kogellagers en sprag lancering X. Zij worden geleverd olie-gevuld. Spraglancering X verzekert slijtage-vrije freewheelende verrichting wanneer de binnenring bij hoge snelheid roteert.
Freewheelt BD… X worden gebruikt zoals:
➧ Ondersteunt
➧ Het overschrijden van Koppelingen
voor toepassingen met hoge snelheids freewheelende verrichting en wanneer gebruikt als overschrijdende koppeling met drijfverrichting met lage snelheid.
Nominale torsies tot 42 500 NM.
Bores tot 150 mm.
Technische Datas
Punt | BD20 |
Binnendia. | 20 mm |
Buitendia. | 106 mm |
Breedte | 77 mm |
Torsie | 420 NM |
Gewicht | 3,8 kg |
Haven | Shanghai; Ningbo |
levertijd | 10-15 dagen |
Pakket | houten pakket, kartonpakket, enz. |
Toepassing | Transportband, Elektrische Motor, jakobsladder, enz. |
Afmetingen en Capaciteiten
Freew hielgrootte |
Type |
Nom inal torsie |
Spraglancering bij binnenringssnelheid min-1 |
Max. snelheid ring freew hielen looppas min-1 |
De buitenring drijft min-1 | mm |
Droeg D dard mm |
mm | max. mm | B mm |
D mm |
F mm |
G ** | H mm |
K mm |
L mm |
R mm |
S mm |
T mm |
Z ** |
Wei ght |
BD 20 | DX | 420 | 750 | 1 700 | 300 | 30 | 30 | 65,5 | 106 | 0,75 | M 6 | 26 | 5 | 77 | 70 | 0,5 | 90 | 6 | 3,8 | ||
BD 25 | DX | 700 | 700 | 1 600 | 280 | 35 | 40 | 40 | 81,5 | 126 | 0,75 | M 6 | 30 | 5 | 93 | 80 | 0,5 | 105 | 6 | 6,6 | |
BD 30 | DX | 1 250 | 630 | 1 600 | 252 | 45 | 50 | 50 | 88,5 | 151 | 0,75 | M 8 | 36 | 6 | 102 | 100 | 1,5 | 130 | 6 | 10,3 | |
BD 40 | SX | 1 900 | 430 | 1 500 | 172 | 45 | 55 | 60 | 60 | 102,5 | 181 | 0,75 | M10 | 37 | 6 | 116 | 120 | 3,5 | 160 | 6 | 17,4 |
BD 45 | SX | 2 300 | 400 | 1 500 | 160 | 55 | 65 | 70 | 70 | 115,5 | 196 | 1,25 | M 12 | 38 | 6 | 130 | 130 | 5,0 | 170 | 8 | 22,4 |
BD 52 | SX | 5 600 | 320 | 1 500 | 128 | 65 | 75 | 80 | 80 | 130,5 | 216 | 1,75 | M14 | 44 | 8 | 150 | 150 | 4,5 | 190 | 8 | 31,1 |
BD 55 | SX | 7 700 | 320 | 1 250 | 128 | 75 | 85 | 90 | 90 | 146,5 | 246 | 1,75 | M 14 | 48 | 10 | 170 | 160 | 2,5 | 215 | 8 | 45,6 |
BD 60 | SX | 14 500 | 250 | 1 100 | 100 | 85 | 95 | 100 | 105 | 182,5 | 291 | 1,75 | M 14 | 55 | 10 | 206 | 190 | 2,5 | 250 | 8 | 78,2 |
BD 70 | SX | 21 000 | 240 | 1 000 | 96 | 120 | 120 | 192,5 | 321 | 1,25 | M 16 | 58 | 10 | 215 | 210 | 5,0 | 280 | 8 | 93,4 | ||
BD 100 | UX | 42 500 | 210 | 750 | 84 | 150 | 150 | 248,5 | 411 | 3,75 | M 20 | 79 | 10 | 276 | 270 | 6,5 | 365 | 10 | 198,4 |
De maximum overdraagbare torsie is 2 keer de gespecificeerde nominale torsie. Zie pagina 14 voor bepaling van selectietorsie.
Spiebaan volgens DIN 6885, pagina 1 • Tolerantie van spiebaanbreedte JS10.
* Spiebaan volgens DIN 6885, pagina 3 • Tolerantie van spiebaanbreedte JS10.
** Z = Aantal onttrokken gaten G op hoogtecirkel T.
Opzettend Voorbeeld
Volledig freewheel BD 45 SX als overschrijdende koppeling op het schachteind van de hoge snelheid die hoofdaandrijving van een textielmachine roteren. De tand is verbonden met een hulpaandrijving. In normale bedrijfsvoering (freewheelende verrichting) de binnenring overschrijdt en de buitenring is bij een stilstand met vastgebout op tand. Tijdens opstelling, wordt de machine gedreven door de langzaam lopende aux I-liary aandrijving via de kettingoverbrenging en freewheel die in de drijfverrichting werkt. Met de hoge snelheid van de binnenring in freewheelende verrichting, wordt type sprag lancering X gebruikt; sprags werken in freewheelende verrichting zonder contact en vandaar zijn slijtage-vrij.
Steun
Het deel van de klantengehechtheid is gecentreerd en vastgebout op de diameter R op het gezicht. De loods op de dekking is bijzonder geschikt voor bij het taching van kleinere en smallere delen (tanden, toestelwielen enz.). De klant moet vastmakende schroeven van de noodzakelijke lengte verstrekken om het gehechtheidsdeel op te zetten.
De tolerantie van de schacht moet ISO h6 of j6 zijn en de tolerantie van de proefdiameter R van het gehechtheidsdeel moet ISO H7 of J7 zijn.
Voorbeeld om opdracht te geven tot
Freewheel grootte BD 30, type met spraglancering X
en 45 mm droegen:
• BD 30 DX, D = 45 mm
