De Manier van GFR… F2F3 GFR… F3F4 1 freewheelt Koppeling het Overschrijden ondersteunt Lagers
  • De Manier van GFR… F2F3 GFR… F3F4 1 freewheelt Koppeling het Overschrijden ondersteunt Lagers
  • De Manier van GFR… F2F3 GFR… F3F4 1 freewheelt Koppeling het Overschrijden ondersteunt Lagers
  • De Manier van GFR… F2F3 GFR… F3F4 1 freewheelt Koppeling het Overschrijden ondersteunt Lagers
  • De Manier van GFR… F2F3 GFR… F3F4 1 freewheelt Koppeling het Overschrijden ondersteunt Lagers
De Manier van GFR… F2F3 GFR… F3F4 1 freewheelt Koppeling het Overschrijden ondersteunt Lagers

De Manier van GFR… F2F3 GFR… F3F4 1 freewheelt Koppeling het Overschrijden ondersteunt Lagers

Plaats van herkomst China
Merknaam SUMA
Certificering ISO SGS
Modelnummer GFR… F2F3/GFR… F3F4
Productdetails
Productnaam:
Het overschrijden van Koppelingslager
Materiaal:
GCr15 Dragend Staal
Torsiecapaciteit:
70000Nm
Omwentelingssnelheid:
200rpm
EENHEIDSgewicht:
214kg
Garantie:
1 jaar
GROOTTE:
150*400*246mm
OEM:
keur goed
Hoog licht:

F2F3 koppeling het Overschrijden

,

1 manierkoppeling het Overschrijden

,

1 de manier freewheelt Koppeling

Betaling & het Verschepen Termijnen
Min. bestelaantal
1
Prijs
USD600-USD650 PER PIECE
Verpakking Details
Houten geval
Levertijd
10-15 dagen
Betalingscondities
L/C, D/A, D/P, T/T, Western Union, Paypal
Levering vermogen
1000pcs per maand
Productomschrijving

De Manier van GFR… F2F3 GFR… F3F4 1 freewheelt Koppeling het Overschrijden

Ondersteun Lagers

Eigenschappen


Types GFR. F2F3/F3F4 is roltype freewheelt, met alle accomodatie, verzegeld en het dragen gesteund, gebruikend twee 160. reekslagers.

Zij gebruiken de GFR-basismodule. De eenheden moeten v3o3or gebruik gesmeerde olie zijn als zij gedemonteerd en in elk geval voor de F3F4-combinatie worden geleverd. Deze dekkingscombinaties worden hoofdzakelijk gebruikt zoals ondersteunt, zoals op de keerzijde getoond. De F3 dekking doet dienst als torsiewapen en heeft een geïntegreerde eindebout. De eindebout zou in een groef in een vast gedeelte van de machine moeten gaan.

F2 en F4-de dekking wordt gebruikt om de eenheid te sluiten. Zij zijn uitgerust met 3 schroeven voor olie het vullen, afvoerkanaal en niveau.

Technische Datas




L_V7IR6S~MB (D3KE$DQEUG.png



Afmetingen en Capaciteiten

Type Grootte Torsie Overschrijdingssnelheid AFMETINGEN Gewicht









GFR. F2-F3
GFR. F3-F4		 dH7 TKN1) nimax2) D D2 C L 1 L2 L3 L4 F E L5 F
[mm] [NM] [min-1] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [kg]
12 55 3100 62 20 10 42 64 10 13 59 44 6 0,5 1.4
15 125 2800 68 25 10 52 78 10 13 62 47 10 0,8 1.8
20 181 2400 75 30 12 57 82 11 15 72 54 10 0,8 2.3
25 288 1600 90 40 16 60 85 14 18 84 62 10 1 3.4
30 500 1300 100 45 16 68 95 14 18 92 68 10 1 4.5
35 725 1200 110 50 20 74 102 18 25 102 76 12 1 5.6
40 1025 850 125 55 20 86 115 18 25 112 85 12 1.5 8.5
45 1125 740 130 60 25 86 115 22 25 120 90 12 1.5 8.9
50 2125 580 150 70 25 94 123 22 25 135 102 12 1.5 12.8
55 2625 550 160 75 32 104 138 25 30 142 108 15 2 16.2
60 3500 530 170 80 32 114 147 25 30 145 112 15 2 19.3
70 5750 500 190 90 38 134 168 30 35 175 135 16 2.5 23.5
80 8500 480 210 105 38 144 178 30 35 185 145 16 2.5 32
90 14500 450 230 120 50 158 192 40 45 205 155 16 3 47.2
100 20000 350 270 140 50 182 217 40 45 230 180 16 3 76
130 31250 250 310 160 68 212 250 55 60 268 205 18 3 110
150 70000 200 400 200 68 246 286 55 60 325 255 20 4 214

Nota's:

1) MAXIMUM T = 2 × T KN

2) Binnenrasoverschrijdingen
3) Buitenrasoverschrijdingen

Opzettend Voorbeeld

I} WI] IK8Q {9 ({Z (ROMIJX_U.png
Beelden

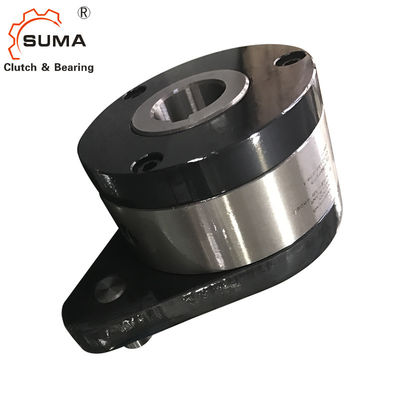

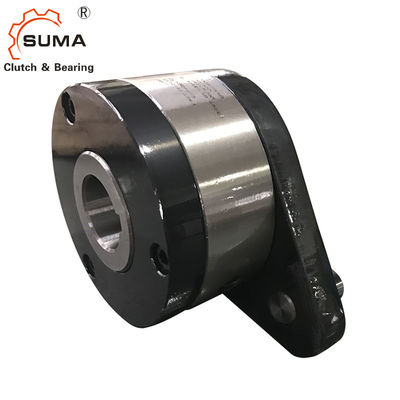

De Manier van GFR… F2F3 GFR… F3F4 1 freewheelt Koppeling het Overschrijden ondersteunt Lagers 2

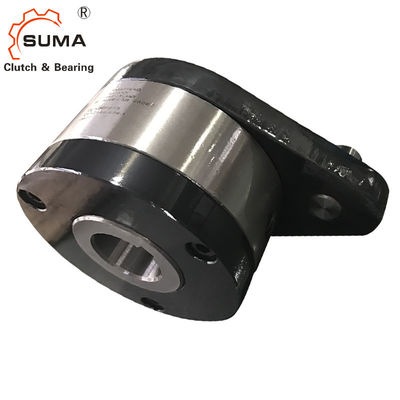

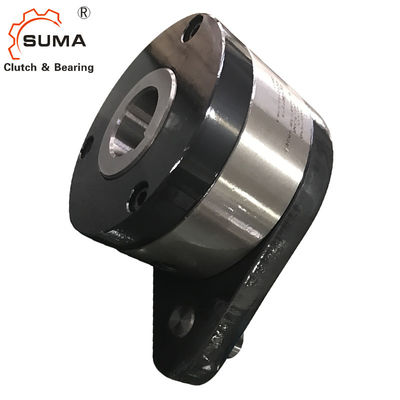

De Manier van GFR… F2F3 GFR… F3F4 1 freewheelt Koppeling het Overschrijden ondersteunt Lagers 3



Markeringen:

Volledig freewheel Overschrijdend Koppeling,

F2F3 koppeling het Overschrijden,

Volledig freewheel Overschrijdend Koppelingslager
