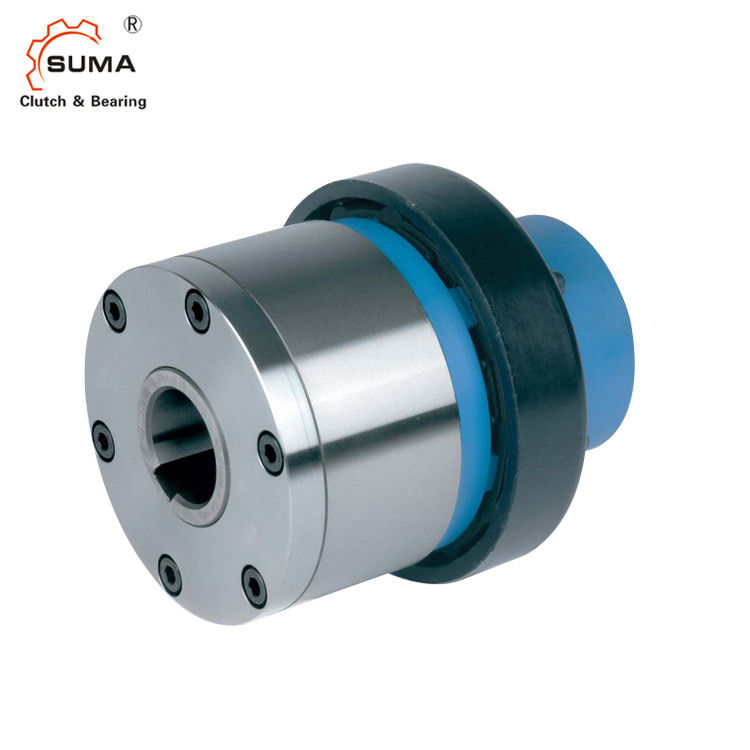

ESG2 overschrijdend GCr15-het Indexeren freewheel Koppeling

Basisinformatie
Plaats van herkomst: China
Merknaam: SUMA
Certificering: ISO SGS
Modelnummer: RIZ30 ESG2
Min. bestelaantal: 1
Prijs: USD50-USD130 PER PIECE
Verpakking Details: KARTONdoos
Levertijd: 7-10 dagen
Betalingscondities: L/C, D/A, D/P, T/T, Western Union, Paypal
Levering vermogen: 1000pcs per maand
Productnaam: Het overschrijden van Koppeling die RIZ30 ESG2 dragen Materiaal: Gcr15 Dragend Staal
Eenheidsgewicht: 5KG Garantie: 1 jaar
Het overschrijden van snelheid: 9000RPM Torsiecapaciteit: 80Nm
Oem: Keur goed Haven: Shanghai Ningbo
Hoog licht:

ESG2 freewheel Koppeling

,

Het indexeren freewheelt Koppeling

,

Het indexeren van Één Manier Sprag

ESG2 overschrijdend GCr15-het Indexeren freewheel Koppeling

Eigenschap

Het type RIZ. .ESG2 is een centrifuge lanceert sprag type freewheelt wanneer het binnenras overschrijdt. Slechts wordt deze race ontworpen voor het freewheelen.
Het is een eenheid met alle accomodatie die voor het overschrijden van koppelingstoepassingen wordt ontworpen. Binnen typisch gebruikt kruip aandrijving waar de overschrijdende snelheid hoog is, maar de aandrijvingssnelheid is laag en overschrijdt niet de maximum drijfdiesnelheid in de lijst wordt gespecificeerd.
Het is een type RIZ (“ zie pagina 84 voor verdere die informatie) met een elastische koppeling en een dekking G2 wordt uitgerust van S. Het type van S is een ruwe koppeling, economisch en geschikt voor vele toepassingen.
De binnenrace moet overschrijden en zal wordt verbonden met de gedreven machineschacht. Wanneer bevolen is volledig, de eenheid geleverd vet gesmeerd, klaar voor of horizontale of verticale installatie.

Afmetingen en Capaciteiten

ESG2 overschrijdend GCr15-het Indexeren freewheel Koppeling 0

Type Grootte









Snelheden





Gewicht
RIZ. .ESG2 dH7 S TKN nmax1) nmin2) nmax3) dK1H7 D L1 b1
[mm]   [NM] [min-1] [min-1] [min-1] [mm] [mm] [mm] [mm] [kg]
30 10 80 290 700 9000 10. 45 100 68 17 5
35 16 250 280 670 8500 10. 50 110 74 19 6.6
40 25 400 260 630 7500 15. 55 125 86 22 9.9
45 40 625 255 610 6700 20. 60 130 86 26 11.3
50 63 1000 235 560 6000 20. 70 150 94 30 16.7
60 100 1600 210 510 5300 25. 75 170 114 35 24
70 160 2500 195 470 4000 30. 80 190 134 41 32.5
80 400 5000 155 375 4000 45. 100 210 144 56 52
90 630 7500 145 350 3000 60. 120 230 158 64 78
100 1000 12500 140 340 2400 75. 140 270 182 75 136
130 1600 20000 130 320 2400 90. 160 310 212 85 199

NOTA'S

1) Dit maximum - de toelaatbare maximum snelheid n van de torsietransmissie moet niet worden overschreden wanneer het overbrengen van torsie

2) Binnenras

Deze minimum toelaatbare overschrijdende snelheid n min zou niet onder ononderbroken verrichting moeten worden verminderd.

Mogelijke vermindering van deze minimumsnelheid op verzoek

3) Binnenras

Spiebaan aan DIN 6885,11

Wanneer het opdracht geven die, gelieve te specificeren D k diameter en richting van omwenteling droeg van pijl „A „wordt gezien: „Binnenras van R het „

de overschrijdingen in richting met de wijzers van de klok mee, „L „Binnenrasoverschrijdingen in linksdraaiende richting „verwijzen naar het opzetten en onderhoudsinstructies

Opzettend Voorbeeld
ESG2 overschrijdend GCr15-het Indexeren freewheel Koppeling 1
Beelden
   ESG2 overschrijdend GCr15-het Indexeren freewheel Koppeling 2
ESG2 overschrijdend GCr15-het Indexeren freewheel Koppeling 3
