Het overschrijden van Koppelingslager
>
|
| Plaats van herkomst | China |
| Merknaam | SUMA |
| Certificering | ISO SGS |
| Modelnummer | FB82 |

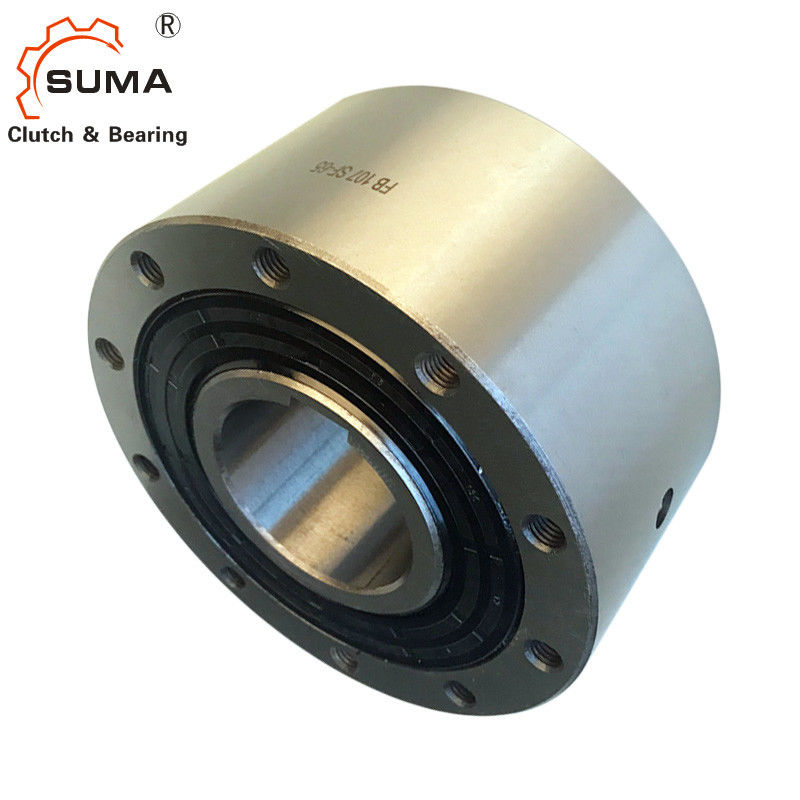

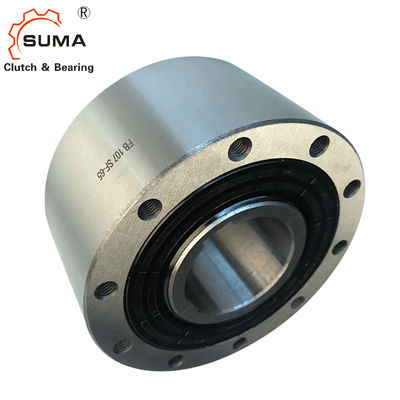

FB 82 GCr15 Één Manier Sprag 750 NM over het Runnen van Koppeling
Eigenschappen
Volledig freewheelt FB worden verzegeld sprag freewheelt met kogellagers. Zij worden geleverd olie-gevuld en klaar voor installatie. Freewheelt FB worden gebruikt zoals:
➧ Ondersteunt
➧ Het overschrijden van Koppelingen
➧ Het indexeren freewheelt
Naast standaard, zijn vier andere types beschikbaar voor uitgebreide levensduur en het indexeren nauwkeurigheid.
Nominale torsies tot 160 000 Nm.Bores tot 300 mm. Vele standaardboringen zijn beschikbaar.
Afmetingen en Capaciteiten
|
Fre ewh palingsgrootte |
Ty pe |
Nom inal piek que |
M ring freew hielen looppas min-1 |
bijl. snelheid ring freew hielen looppas min-1 |
Ty pe |
Nom inal piek que |
Max. snelheid ring freew hielen looppas min-1 |
Buiten ring freew hielen looppas min-1 |
Ty pe |
Nom inal piek que |
Sprag lift van bij herberg de ringsspe van ER E-D min-1 |
Max. snelheid ring freew hielen looppas min-1 |
Ou ter ringsdri ves min-1 |
Ty pe |
Nom inal piek que |
Sprag lancering bij buiten ringssnelheid min-1 |
Max. snelheid ring freew hielen looppas min-1 |
Binnen ring driv S min-1 |
Ty pe |
Nom inal piek que |
| FB 24 | Het CF | 45 | 4 800 | 5 500 | CFT | 45 | 4 800 | 5 500 | GVB | 19 | ||||||||||
| FB 29 | Het CF | 80 | 3 500 | 4 000 | CFT | 80 | 3 500 | 4 000 | GVB | 31 | ||||||||||
| FB 37 | SF | 200 | 2 500 | 2 600 | SFT | 200 | 2 500 | 2 600 | CZ | 110 | 850 | 3 000 | 340 | SFP | 120 | |||||
| FB 44 | SF | 320 | 1 900 | 2 200 | SFT | 320 | 1 900 | 2 200 | DX | 130 | 860 | 1 900 | 344 | CZ | 180 | 800 | 2 600 | 320 | SFP | 180 |
| FB 57 | SF | 630 | 1 400 | 1 750 | SFT | 630 | 1 400 | 1 750 | DX | 460 | 750 | 1 400 | 300 | LZ | 430 | 1 400 | 2 100 | 560 | SFP | 310 |
| FB72 | SF | 1 250 | 1 120 | 1 600 | SFT | 1 250 | 1 120 | 1 600 | DX | 720 | 700 | 1 150 | 280 | LZ | 760 | 1 220 | 1 800 | 488 | SFP | 630 |
| FB82 | SF | 1 800 | 1 025 | 1 450 | SFT | 1 800 | 1 025 | 1 450 | DX | 1 000 | 670 | 1 050 | 268 | SFZ | 1 700 | 1 450 | 1 600 | 580 | SFP | 750 |
| FB 107 | SF | 2 500 | 880 | 1 250 | SFT | 2 500 | 880 | 1 250 | DX | 1 500 | 610 | 900 | 244 | SFZ | 2 500 | 1 300 | 1 350 | 520 | SFP | 1 250 |
| FB 127 | SF | 5 000 | 800 | 1 150 | SFT | 5 000 | 800 | 1 150 | SX | 3 400 | 380 | 800 | 152 | SFZ | 5 000 | 1 200 | 1 200 | 480 | SFP | 3 100 |
| FB 140 | SF | 10 000 | 750 | 1 100 | SFT | 10 000 | 750 | 1 100 | SX | 7 500 | 320 | 750 | 128 | SFZ | 10 000 | 950 | 1 150 | 380 | SFP | 6 300 |
| FB 200 | SF | 20 000 | 630 | 900 | SFT | 20 000 | 630 | 900 | SX | 23 000 | 240 | 630 | 96 | SFZ | 20 000 | 680 | 900 | 272 | SFP | 12 500 |
| FB 270 | SF | 40 000 | 510 | 750 | SFT | 40 000 | 510 | 750 | UX | 40 000 | 210 | 510 | 84 | SFZ | 37 500 | 600 | 750 | 240 | SFP | 25 000 |
| FB 340 | SF | 80 000 | 460 | 630 | SFT | 80 000 | 460 | 630 | ||||||||||||
| FB 440 | SF | 160 000 | 400 | 550 | SFT | 160 000 | 400 | 550 |
De maximum overdraagbare torsie is 2 keer de gespecificeerde nominale torsie. Zie pagina 14 voor bepaling van selectietorsie.
| Freewheel Grootte | mm | mm | Droeg Standaardmm |
rood mm |
mm | max. mm | D mm | F mm |
G ** | H mm | L mm |
T mm |
Z ** |
Gewicht kg |
||
| FB24 | 12 | 14* | 14* | 62 | 1,0 | M 5 | 8 | 50 | 51 | 3 | 0,9 | |||||
| FB 29 | 15 | 17* | 17* | 68 | 1,0 | M 5 | 8 | 52 | 56 | 3 | 1,1 | |||||
| FB37 | 14 | 16 | 18 | 20 | 22* | 22* | 75 | 0,5 | M 6 | 10 | 48 | 65 | 4 | 1,3 | ||
| FB44 | 20 | 22 | 25* | 25* | 90 | 0,5 | M 6 | 10 | 50 | 75 | 6 | 1,9 | ||||
| FB57 | 25 | 28 | 30 | 32* | 32* | 100 | 0,5 | M 8 | 12 | 65 | 88 | 6 | 2,8 | |||
| FB72 | 35 | 38 | 40 | 42* | 42* | 125 | 1,0 | M 8 | 12 | 74 | 108 | 12 | 5,0 | |||
| FB82 | 35 | 40 | 45 | 50* | 50* | 135 | 2,0 | M 10 | 16 | 75 | 115 | 12 | 5,8 | |||
| FB107 | 50 | 55 | 60 | 65* | 65* | 170 | 2,5 | M 10 | 16 | 90 | 150 | 10 | 11,0 | |||
| FB127 | 50 | 60 | 70 | 75* | 75* | 200 | 3,0 | M 12 | 18 | 112 | 180 | 12 | 19,0 | |||
| FB140 | 65 | 75 | 80 | 90 | 95* | 250 | 5,0 | M 16 | 25 | 150 | 225 | 12 | 42,0 | |||
| FB200 | 110 | 120 | 120 | 300 | 5,0 | M 16 | 25 | 160 | 270 | 16 | 62,0 | |||||
| FB270 | 140 | 150 | 400 | 6,0 | M 20 | 30 | 212 | 360 | 18 | 150,0 | ||||||
| FB340 | 180 | 240 | 500 | 7,5 | M 20 | 35 | 265 | 450 | 24 | 275,0 | ||||||
| FB440 | 220 | 300 | 630 | 7,5 | M 30 | 40 | 315 | 560 | 24 | 510,0 |
Spiebaan volgens DIN 6885, pagina 1 • Tolerantie van spiebaanbreedte JS10.
* Spiebaan volgens DIN 6885, pagina 3 • Tolerantie van spiebaanbreedte JS10.
** Z = Aantal onttrokken gaten G op hoogtecirkel T.
Het opzetten en het Koppelen
Steun
Het deel van de klantengehechtheid is op de externe diameter D en dan vastgebout op het gezicht. De tolerantie van de schacht moet ISO h6 of j6 zijn en de tolerantie van de proefdiameter D van het gehechtheidsdeel moet ISO H7 of J7 zijn.
Voorbeeld om opdracht te geven tot
Freewheel groottefb 72, droeg het type met spraglancering Z en 38 mm: • FB 72 LZ, D = 38 mm
Wanneer het opdracht geven tot freewheel groottefb 340 en FB440, te specificeren gelieve ook de freewheelende richting van de binnenring wanneer bekeken in richting X: • linksdraaiend vrij of • met de wijzers van de klok mee vrij
