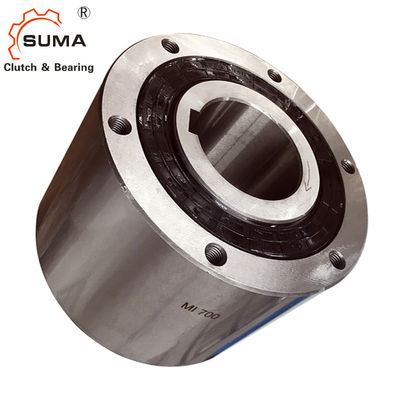

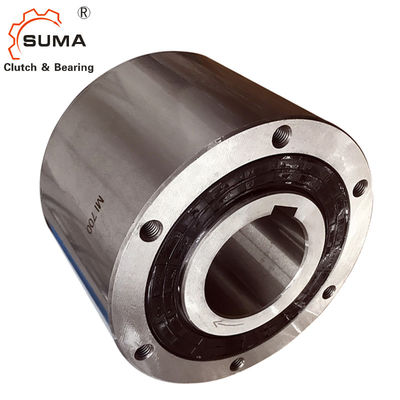

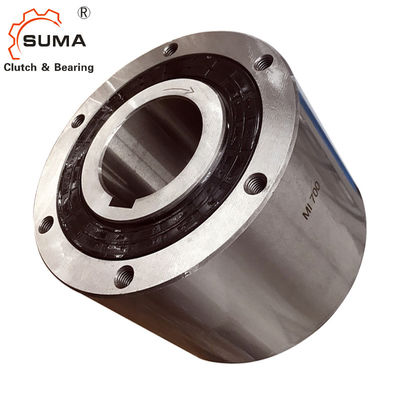

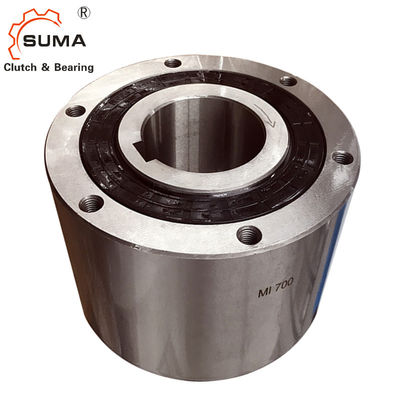

MI de jaren '20 300RPM Één Manier Nok ondersteunt freewheelen Koppeling
Eigenschappen
1. Worden de speciaal behandelde nokken gebruikt om beter te bereiken
slijtageweerstand.
2. Het voeden aandrijving voor zak-makende machines of
het rollen van machines
Technische Datas
Punt | MI20S |
Precisie | P6 |
Type | nok |
Droeg grootte (mm) | 20 |
Buitenras (mm) | 80 |
Torsie (KN) | 43.1 |
Het Max. Binnenras overschrijden (cyclus/min) | 300 |
Belemmeringstorsie (NM) | 0,29 |
Gewicht (kg) | 1.9 |
Pakket | Kartondoos/Houten Doos |
levertijd | 7-10 dagen na bevestigde orde |
Betalingstermijnen | L/C, T/T, D/P, D/A, Western Union |
Afmetingen en Capaciteiten
Model | Torsie Capaciteit (NM) |
Max. Het indexeren (cyclus/min) |
Belemmering Torsie (NM) |
Droeg Grootte | A | C | B | F |
E (M6) |
Olie (mℓ) |
Gewicht (kg) |
|
Dia. (H7) |
Spiebaan | |||||||||||
MI20S | 43.1 | 300 | 0,29 | 20 | 6x2.8 | 67 | 65 | 80 | 30 | 55 | 45 | 1.9 |
MI30S | 196 | 300 | 1.08 | 30 | 10x3.3 | 82 | 80 | 100 | 45 | 75 | 100 | 4 |
Het opzetten en het Koppelen
1. Wanneer het opzetten van tanden of toestellen aan het buitenras, gebruik de buitenras binnendimensie (dimensionE) om een centreerflens op de tand of het toestel te maken. Dan maak stevig met bouten van treksterkte 10,9 vast of groter aan de onttrokken gaten in het buitenras. De geadviseerde tolerantie tussen opgezet toestel en centreerflens is f7.
2. De geadviseerde schachttolerantie is h6 of h7.
3. Gebruik altijd een parallelle sleutel, en gebruik geen verminderde sleutel. Een parallelle zeer belangrijke vergadering ISO R773 (DIN 6885,1)
wordt geadviseerd. Zorg ervoor dat er geen zijspel tussen de sleutel en de spiebanen is. Installeer endplate op het gezicht van het binnenras
4. Wanneer het opnemen van de schacht, pas druk slechts op het gezicht van het binnen slechts ras toe.
5. Zie „Smering en Onderhoud“ op pagina 79.
