MX22 één Manier Sprag freewheelt het Lager van de Nokkenkoppeling

Basisinformatie
Plaats van herkomst: China
Merknaam: SUMA
Certificering: ISO SGS
Modelnummer: MX22
Min. bestelaantal: 1
Prijs: USD100-USD180 PER PIECE
Verpakking Details: Kartondoos/houten doos
Levertijd: 7-15 dagen
Betalingscondities: L/C, D/A, D/P, T/T, Western Union, Paypal
Productnaam: Nokkenkoppeling die MX22 dragen Gesteund lager: ja
Materiaal: Dragend Staal GCR15 Grootte: 22*95*80mm
Torsiecapaciteit: 78.4Nm Garantie: 1 jaar
PAKKET: Kartondoos/houten doos Omwentelingssnelheid: 1200rpm
Hoog licht:

MX22 het Lager van de nokkenkoppeling

,

1200RPM het Lager van de nokkenkoppeling

,

MX22l Koppelingsnok

MX22 perspasvorm 80MM freewheelt 1200RPM-het Lager van de Nokkenkoppeling



Wanneer het opzetten van de koppeling op een schacht, pas druk op het eind van het koppelings binnenras, maar nooit op het buitenras toe.
De juiste selectie van de Nokkenkoppeling verstrekt nauwkeurige het indexeren prestaties. Een remmechanisme en een ondersteunend apparaat kunnen ook voor nauwkeurigere prestaties worden vereist.

De tolerantie van de hub droeg zou moeten H6 of H7 zijn.

Afmetingen en Capaciteiten

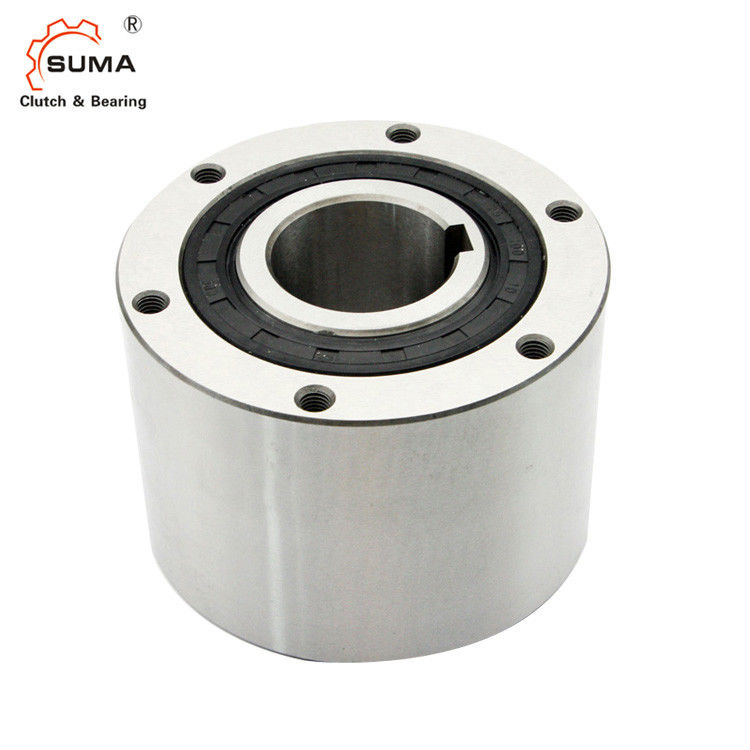

MX22 één Manier Sprag freewheelt het Lager van de Nokkenkoppeling 0



Model Torsie
Capaciteit

Max.

Het indexeren

Droeg Grootte A B
(h7)
C PCD
D
E F S

Smering
Vuller PlugSize×

Hoogte

Inertie
Binnen
Ras
Belemmering
Torsie
Olie Gewicht
Dia. Spiebaan
(N·m) (cyclus/min) (kg·m2) (N·m) (ml) (kg)
MX22 78.4 1200 22 6 × 2,8 80 95 77 80 12 35 16 M6XP1.0 0,00015 0,47 80 3.3
MX35 235 1200 35 10 ×33 90 125 87 110 12 50 16 M6XP1.0 0,000625 1.36 110 6.4
MX50 441 1200 50 14 × 3,8 100 155 97 140 14 70 16 M8XP1.25 0,00275 2.68 190 10.6
MX70 784 1200 70 20 ×4.9 127 200 124 180 15 100 20 M8XP1.25 0,013 5.15 340 21.3

Het opzetten en het Koppelen

MX22 één Manier Sprag freewheelt het Lager van de Nokkenkoppeling 1

Installatie en Gebruik
1. Voor installatie, neem de koppeling in de hub op droeg van een katrol, een toestel, of een torsiewapen en schroeven de bouten (hoogspanning) in de onttrokken gaten in het eindgezicht van de koppeling. Zie illustratie op het recht.
2. Een perspasvorm wordt vereist voor MX Reekskoppelingen voor het indexeren van toepassingen, maar overschrijdt 0,025 mm niet wanneer persmontage.
3. Pas de kant van de sleutel aan om de spiebaan te passen strak, maar sta een ontruiming tussen de bovenkant van sleutel en spiebaan toe.


Beelden

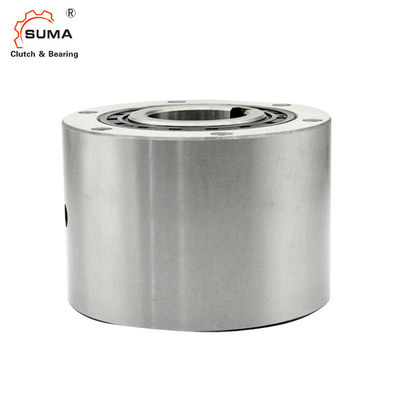

MX22 één Manier Sprag freewheelt het Lager van de Nokkenkoppeling 2

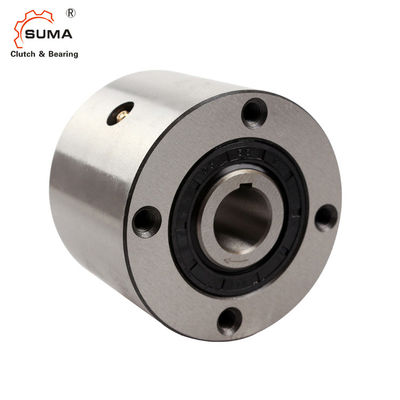

MX22 één Manier Sprag freewheelt het Lager van de Nokkenkoppeling 3

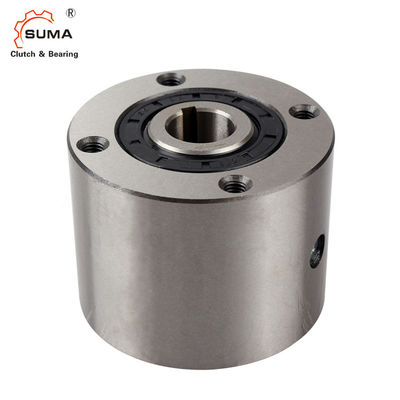

MX22 één Manier Sprag freewheelt het Lager van de Nokkenkoppeling 4
