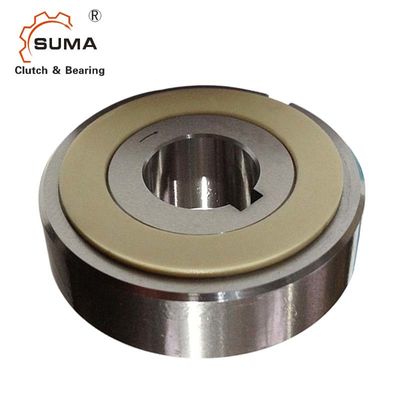

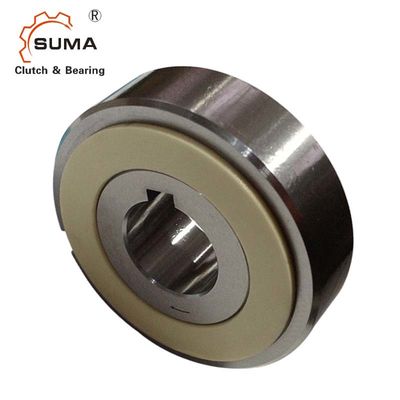

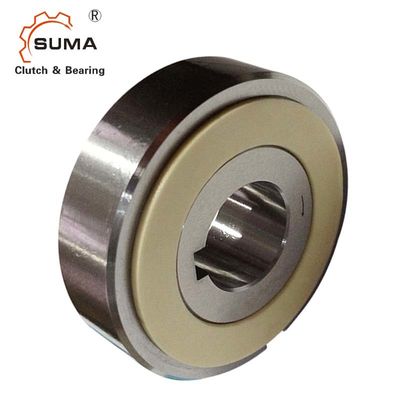

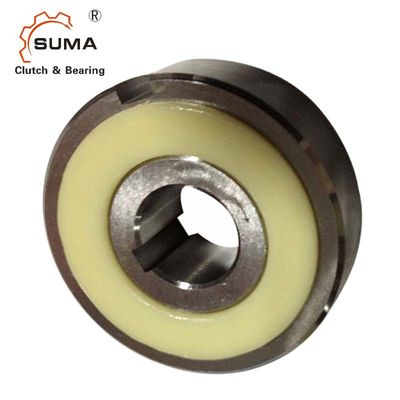

LD04 speciaal Vet Één het Lager van de de Nokkenkoppeling van Maniersprag
Afmetingen en Capaciteiten
Model |
Torsie Capaciteit (NM) |
Belemmering Torsie (NM) |
Max. Het overschrijden (r/min) |
min) |
Max.Radial Lading wanneer Het overschrijden (kgf) |
Droeg Grootte |
A |
B |
C |
D |
E |
Buitenras Spiebaan |
Gewicht (kg) |
|
Binnenras | Dia. (H7) |
Sleutel manier |
||||||||||||
LD04 | 5.88 | 0,2 | 300 | 100 | 20 | 10 | 4x1.5 | 19.5 | 23.9 | 24 | 47 -0,014 -0,039 |
40 | 5x3 | 0,25 |
LD05 | 9.8 | 0,29 | 300 | 100 | 30 | 14 | 5x2 | 19.5 | 23.9 | 24 | 52 -0,017 -0,042 |
45 | 5x3 | 0,3 |
LD06 | 19.6 | 0,29 | 200 | 100 | 50 | 20 | 5x2 | 19.5 | 23.9 | 24 | 62 -0,017 -0,042 |
52 | 7x4 | 0,4 |
LD07 | 29.4 | 0,39 | 200 | 100 | 70 | 25 | 7x3 | 19.5 | 23.9 | 24 | 72 -0,017 -0,042 |
62 | 7x4 | 0,55 |
LD08 | 49 | 0,49 | 200 | 100 | 80 | 30 | 7x3 | 19.5 | 23.9 | 24 | 82 -0,017 -0,042 |
70 | 10x4.5 | 0,65 |
Het opzetten en het Koppelen
Installatie en Gebruik
1. LD-de Koppeling van de Reeksnok is prelubricated met speciaal vet en is klaar voor gebruik.
Geen extra smeermiddel wordt vereist.
2. Wanneer het installeren van de koppeling op de schacht, druk lichtjes de koppelings binnenrace met een zachte hamer om de koppeling te verhinderen
Buitenras van het uitglijden vanaf het binnenras.
3. Ben zeker om de plaat vast te maken. Dit verhindert de buitenrace vanaf het binnenras uit te glijden. Zie geadviseerd
Afmetingen van de plaat op het recht wordt vermeld dat.
4. Voor smering, bedek de plaat en het duwmetaal met vet met een laag.
5. Pas nooit duwladingen op de koppeling toe. Andere apparaten zouden moeten worden verstrekt die duwladingen op te nemen op de koppeling worden toegepast.
6. De sleutel zou JIS B1301-1959 moeten met in overeenstemming zijn met.
7. De boringen van de katrol, de tand, enz., zouden een tolerantie van H6 of H7 moeten hebben.
