Het Lager van de nokkenkoppeling
>
|
| Plaats van herkomst | China |
| Merknaam | SUMA |
| Certificering | ISO SGS |
| Modelnummer | MZEU12 |

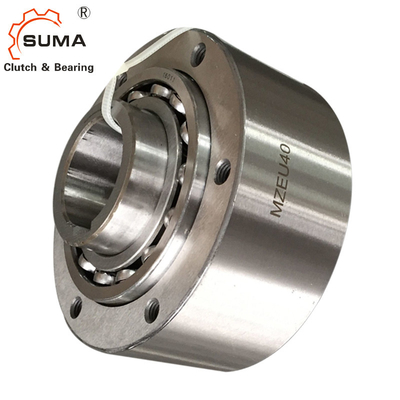

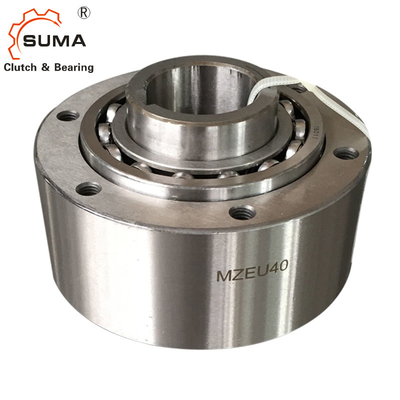

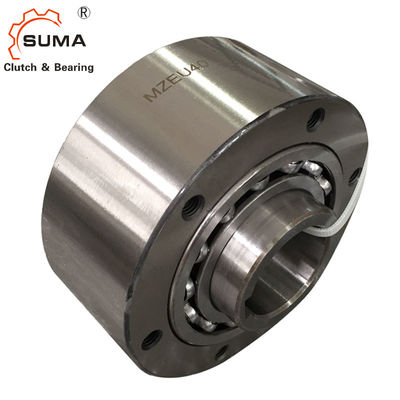

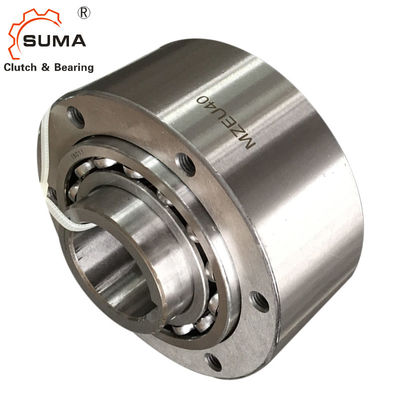

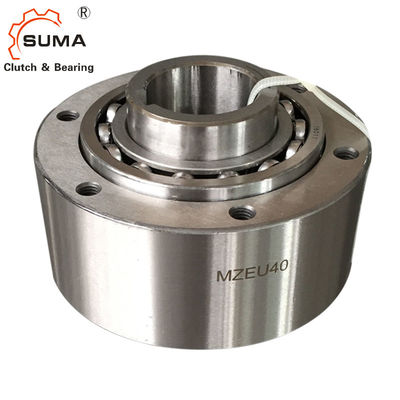

MZEU12 het staal GCr15 Één Manier Sprag 60 NM-Nok ondersteunt Koppeling
1. ModelNo. MZEU12 aan MZEU80 worden pre-ingevet en vereisen geen smering.
De operationele temperatuurwaaier is -40C aan +40C.
ModelNo .MZEU90 aan MZEU150 vereist oliesmering.
2. ModelNo. MZEU12 aan MZEU80 tanden en andere torsie die kunnen factoren de overbrengen met de standaardflens worden gebruikt.
3. Wij adviseren een Schachttolerantie van h7, de spiebaan en van ISO R773 (DIN 6885,1) is standaard.
4. Wij adviseren een tolerantie van E H7 voor de tand en andere delen.
5. Maak de oppervlakte van zowel einden van het buitenras als de contactoppervlakten van de flens, tand en de andere delen schoon.
Afmetingen en Capaciteiten
Model |
Torsie Capaciteit |
Het Max. Overschrijden |
Belemmering Torsie |
Droeg Grootte |
Spiebaan |
A |
B |
C |
D |
E |
F |
G |
H-j |
K |
L |
Gewicht |
|
| N·m | r/min | r/min | N·m | H7 | Binnenras | h7 | PCD | C | (kg) | ||||||||
| MZEU12 (K) | 60 | 2000 | 1.000 | 0,20 | 12 | 4X1.8 | 42 | 62 | 20 | 51 | 42 | 20 | 27 | 3 - 05,5 | - | 0,8 | 0,5 |
| MZEU15 (K) | 100 | 1800 | 900 | 0,20 | 15 | 5X2.3 | 52 | 68 | 28 | 56 | 47 | 25 | 32 | 3 - M5 | 8 | 0,8 | 0,8 |
| MZEU20 (K) | 245 | 1600 | 700 | 0,29 | 20 | 6X2.8 | 57 | 75 | 34 | 64 | 55 | 30 | 39 | 4 - M5 | 8 | 0,8 | 1.2 |
| MZEU25 (K) | 425 | 1600 | 600 | 0,33 | 25 | 8X3.3 | 60 | 90 | 35 | 78 | 68 | 40 | 40 | 4 - M6 | 10 | 0,8 | 1.8 |
| MZEU30 (K) | 735 | 1500 | 500 | 0,39 | 30 | 8X3.3 | 68 | 100 | 43 | 87 | 75 | 45 | 48 | 6 - M6 | 10 | 1.0 | 2.6 |
| MZEU35 (K) | 1015 | 1400 | 300 | 0,49 | 35 | 10X3.3 | 74 | 110 | 45 | 96 | 80 | 50 | 51 | 6 - M6 | 12 | 1.0 | 3.2 |
| MZEU40 (K) | 1350 | 1400 | 300 | 0,59 | 40 | 12X3.3 | 86 | 125 | 53 | 108 | 90 | 55 | 59 | 6 - M8 | 14 | 1.3 | 4.8 |
| MZEU45 (K) | 1620 | 1400 | 300 | 0,69 | 45 | 14X3.8 | 86 | 130 | 53 | 112 | 95 | 60 | 59 | 8 - M8 | 14 | 1.3 | 6.2 |
| MZEU50 (K) | 2070 | 1300 | 250 | 0,79 | 50 | 14X3.8 | 94 | 150 | 64 | 132 | 110 | 70 | 72 | 8 - M8 | 14 | 1.3 | 8.2 |
| MZEU55 (k) | 2400 | 1300 | 250 | 0,88 | 55 | 16X4.3 | 104 | 160 | 66 | 138 | 115 | 75 | 72 | 8 - M10 | 16 | 1.5 | 9.5 |
| MZEU60 (k) | 2950 | 1200 | 250 | 0,98 | 60 | 18X4.4 | 114 | 170 | 78 | 150 | 125 | 80 | 89 | 10 - M10 | 16 | 1.5 | 12.3 |
| MZEU70 (k) | 4210 | 1100 | 250 | 1.27 | 70 | 20X4.9 | 134 | 190 | 95 | 165 | 140 | 90 | 108 | 10 - M10 | 16 | 1.8 | 18.1 |
| MZEU80 (k) | 5170 | 800 | 200 | 1.38 | 80 | 22X5.4 | 144 | 210 | 100 | 185 | 160 | 105 | 108 | 10 - M10 | 16 | 1.8 | 23.1 |
| MZEU90 (k) | 12000 | 450 | 150 | 4.70 | 90 | 25X5.4 | 158 | 230 | 115 | 206 | 180 | 120 | 125 | 10 - M12 | 20 | 2.0 | 28.1 |
| MZEU100 (K) | 17600 | 400 | 130 | 5.39 | 100 | 28X6.4 | 182 | 270 | 120 | 240 | 210 | 140 | 131 | 10 - M16 | 24 | 2.0 | 46.3 |
| MZEU130 (K) | 24500 | 320 | 110 | 6.76 | 130 | 32X7.4 | 212 | 310 | 152 | 278 | 240 | 160 | 168 | 12 - M16 | 24 | 2.5 | 70.2 |
| MZEU150 (K) | 33800 | 240 | 80 | 8.13 | 150 | 36X8.4 | 246 | 400 | 180 | 360 | 310 | 200 | 194 | 12 - M20 | 32 | 2.5 | 146.3 |
Het opzetten en het Koppelen
6. Voor Modelno's. MZEU90 aan MZEU150, pas verbindingskleefstof op de oppervlakte van het buitenras toe op beide einden.
7. Controleer de richting van omwenteling.
8. Wanneer het installeren van standaardflenzen, tanden en ander materiaal aan de geschikte koppeling schroeven hen rond de lagers en de bouten in beide einden van het buitenras.
9. Door zowel de flens als tand op de overkant te installeren, kan de richting van omwenteling worden veranderd.
10. Wanneer het opzetten van de koppeling op de schacht, pas druk op binnenras maar nooit op het buitenras toe.
11. Voor hoge snelheid het Indexeren toepassingen (meer dan 50 c/m) een sterk lentetype isrecommended.
12. ModelNo. Beschrijving
MZEU K
Geen Teken: Geen spiebaan op het buitenras.
K: Spiebaan op het buitenras.
