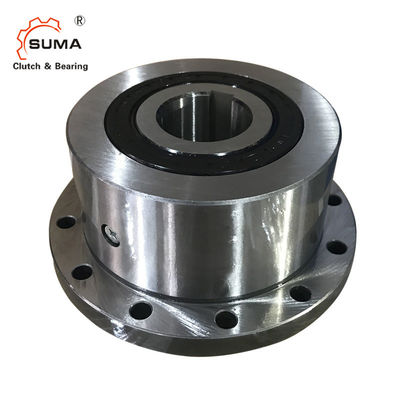

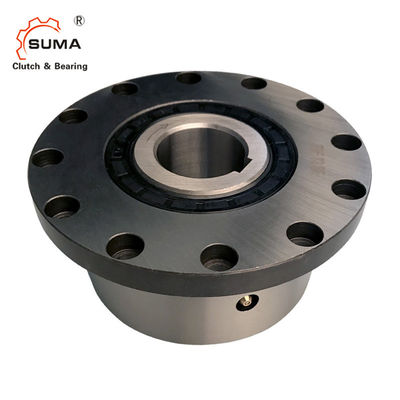

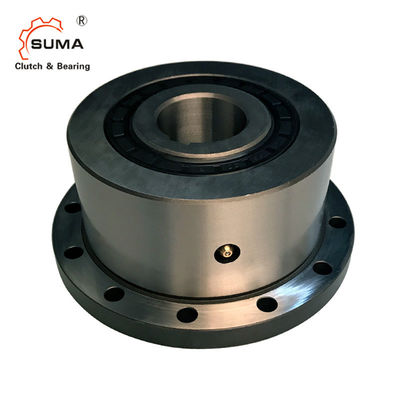

FBF 24 die freewheelt het Verzegelde Sprag-Lager van de Nokkenkoppeling indexeren
Eigenschappen
Volledig freewheelt FBF met het opzetten van flens worden verzegeld sprag freewheelt met kogellagers. Zij worden geleverd olie-gevuld en klaar voor installatie.
Freewheelt FBF worden gebruikt zoals:
➧ Ondersteunt
➧ Het overschrijden van Koppelingen
➧ Het indexeren freewheelt
Naast standaard, zijn vier andere types beschikbaar voor uitgebreide levensduur en het indexeren nauwkeurigheid.
Nominale torsies tot 160 000 NM. Bores tot 300 mm. Vele standaardboringen zijn beschikbaar.
Afmetingen en Capaciteiten
Vrij wielgrootte |
Ty pe |
Nom inal piek que |
M ring freew hielen |
bijl. Snelheid ring freew hielen looppas min-1 |
Type |
Nom inal torq ue |
Max. Snelheid ring freew hielen looppas min-1 |
Buiten ring freew hielen looppas min-1 |
Ty pe |
Nom inal torq ue |
Sprag lancering bij binnenring snelheid min-1 |
Max. Snelheid ring freew hielen uns min-1 |
Buiten de ring drijft min-1 |
Ty pe |
Nom inal piek que |
Sprag lancering bij buiten ringssnelheid min-1 |
Max. Snelheid Buiten ring freew hielen looppas min-1 |
De binnenring drijft min-1 | Type |
Nom inal piek que |
FBF 24 | Het CF | 45 | 4 800 | 5 500 | CFT | 45 | 4 800 | 5 500 | GVB | 19 | ||||||||||
FBF 29 | Het CF | 80 | 3 500 | 4 000 | CFT | 80 | 3 500 | 4 000 | GVB | 31 | ||||||||||
FBF 37 | SF | 200 | 2 500 | 2 600 | SFT | 200 | 2 500 | 2 600 | CZ | 110 | 850 | 3 000 | 340 | SFP | 120 | |||||
FBF 44 | SF | 320 | 1 900 | 2 200 | SFT | 320 | 1 900 | 2 200 | DX | 130 | 860 | 1 900 | 344 | CZ | 180 | 800 | 2 600 | 320 | SFP | 180 |
FBF 57 | SF | 630 | 1 400 | 1 750 | SFT | 630 | 1 400 | 1 750 | DX | 460 | 750 | 1 400 | 300 | LZ | 430 | 1 400 | 2 100 | 560 | SFP | 310 |
FBF 72 | SF | 1 250 | 1 120 | 1 600 | SFT | 1 250 | 1 120 | 1 600 | DX | 720 | 700 | 1 150 | 280 | LZ | 760 | 1 220 | 1 800 | 488 | SFP | 630 |
FBF 82 | SF | 1 800 | 1 025 | 1 450 | SFT | 1 800 | 1 025 | 1 450 | DX | 1 000 | 670 | 1 050 | 268 | SFZ | 1 700 | 1 450 | 1 600 | 580 | SFP | 750 |
FBF 107 | SF | 2 500 | 880 | 1 250 | SFT | 2 500 | 880 | 1 250 | DX | 1 500 | 610 | 900 | 244 | SFZ | 2 500 | 1 300 | 1 350 | 520 | SFP | 1 250 |
FBF 127 | SF | 5 000 | 800 | 1 150 | SFT | 5 000 | 800 | 1 150 | SX | 3 400 | 380 | 800 | 152 | SFZ | 5 000 | 1 200 | 1 200 | 480 | SFP | 3 100 |
FBF 140 | SF | 10 000 | 750 | 1 100 | SFT | 10 000 | 750 | 1 100 | SX | 7 500 | 320 | 750 | 128 | SFZ | 10 000 | 950 | 1 150 | 380 | SFP | 6 300 |
FBF 200 | SF | 20 000 | 630 | 900 | SFT | 20 000 | 630 | 900 | SX | 23 000 | 240 | 630 | 96 | SFZ | 20 000 | 680 | 900 | 272 | SFP | 12 500 |
FBF 270 | SF | 40 000 | 510 | 750 | SFT | 40 000 | 510 | 750 | UX | 40 000 | 210 | 510 | 84 | SFZ | 37 500 | 600 | 750 | 240 | SFP | 25 000 |
FBF 340 | SF | 80 000 | 460 | 630 | SFT | 80 000 | 460 | 630 | ||||||||||||
FBF 440 | SF | 160 000 | 400 | 550 | SFT | 160 000 | 400 | 550 |
De maximum overdraagbare torsie is 2 keer de gespecificeerde nominale torsie. Zie pagina 14 voor bepaling van selectietorsie.
Freewheel Grootte | mm | mm |
Droeg mm |
re D mm |
mm | max. mm | A mm |
D mm | F mm |
G ** | L mm |
N mm | T mm |
Z ** |
Gewicht kg |
FBF 24 | 12 | 14* | 14* | 85 | 62 | 1,0 | M 5 | 50 | 10 | 72 | 3 | 1,1 | |||
FBF 29 | 15 | 17* | 17* | 92 | 68 | 1,0 | M 5 | 52 | 11 | 78 | 3 | 1,3 | |||
FBF 37 | 14 | 16 | 18 | 20 | 22* | 22* | 98 | 75 | 0,5 | M 5 | 48 | 11 | 85 | 8 | 1,5 |
FBF 44 | 20 | 22 | 25* | 25* | 118 | 90 | 0,5 | M 6 | 50 | 12 | 104 | 8 | 2,3 | ||
FBF 57 | 25 | 28 | 30 | 32* | 32* | 128 | 100 | 0,5 | M 6 | 65 | 12 | 114 | 12 | 3,2 | |
FBF 72 | 35 | 38 | 40 | 42* | 42* | 160 | 125 | 1,0 | M 8 | 74 | 14 | 142 | 12 | 5,8 | |
FBF 82 | 35 | 40 | 45 | 50* | 50* | 180 | 135 | 2,0 | M 10 | 75 | 16 | 155 | 8 | 7,0 | |
FBF 107 | 50 | 55 | 60 | 65* | 65* | 214 | 170 | 2,5 | M 10 | 90 | 18 | 192 | 10 | 12,6 | |
FBF 127 | 50 | 60 | 70 | 75* | 75* | 250 | 200 | 3,0 | M 12 | 112 | 20 | 225 | 12 | 21,4 | |
FBF 140 | 65 | 75 | 80 | 90 | 95* | 315 | 250 | 5,0 | M 16 | 150 | 22 | 280 | 12 | 46,0 | |
FBF 200 | 110 | 120 | 120 | 370 | 300 | 5,0 | M 16 | 160 | 25 | 335 | 16 | 68,0 | |||
FBF 270 | 140 | 150 | 490 | 400 | 6,0 | M 20 | 212 | 32 | 450 | 16 | 163,0 | ||||
FBF 340 | 180 | 240 | 615 | 500 | 7,5 | M 24 | 265 | 40 | 560 | 18 | 300,0 | ||||
FBF 440 | 220 | 300 | 775 | 630 | 7,5 | M 30 | 315 | 50 | 710 | 18 | 564,0 |
Spiebaan volgens DIN 6885, pagina 1 • Tolerantie van spiebaanbreedte JS10.
* Spiebaan volgens DIN 6885, pagina 3 • Tolerantie van spiebaanbreedte JS10.
** Z = Aantal van het vastmaken van gaten voor schroeven G (DIN ENGELSE ISO 4762) op hoogtecirkel T.
Het opzetten en het Koppelen
Het deel van de klantengehechtheid is gecentreerd op de uitwendige diameter D en dan vastgebout op het gezicht via de flens.
De tolerantie van de schacht moet ISO h6 of j6 zijn en de tolerantie van de proefdiameter D van het gehechtheidsdeel moet ISO H7 of J7 zijn.
Voorbeeld om opdracht te geven tot
Freewheel grootte FBF 72, droeg het type met spraglancering Z en 38 mm: • FBF 72 LZ, D = 38 mm
Wanneer het opdracht geven tot, te specificeren gelieve ook de freewheelende richting van de binnenring wanneer bekeken in richting X: • linksdraaiend vrij of • met de wijzers van de klok mee vrij
