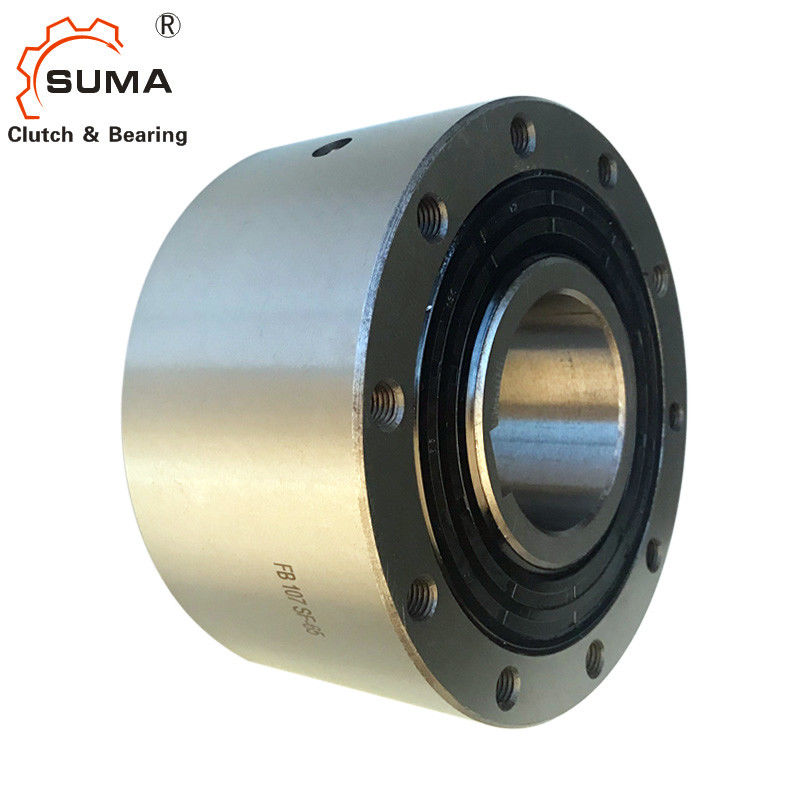

FB 24 1 Richting Indexerende 50MM Sprag ondersteunt Nokkenkoppeling

Basisinformatie
Plaats van herkomst: China
Merknaam: SUMA
Certificering: ISO SGS
Modelnummer: FB24
Min. bestelaantal: 1
Prijs: USD80-USD120 PER PIECE
Verpakking Details: Kartondoos/houten doos
Levertijd: 7-15 dagen
Betalingscondities: L/C, D/A, D/P, T/T, Western Union, Paypal
Levering vermogen: 1000pcs per maand
Productnaam: Nokkenkoppeling die FB24 dragen Gesteund lager: Ja
Materiaal: Dragend Staal GCR15 Grootte: 12*62*50mm
Torsiecapaciteit: 45Nm Garantie: 1 jaar
Pakket: Kartondoos/houten doos Gewicht: 0.9kg
Levertijd: 5-7 dagen
Hoog licht:

1 richting ondersteun Nokkenkoppeling

,

FB 24 ondersteunen Nokkenkoppeling

,

FB 24 freewheelen Koppeling

FB 24 1 Richting Indexerende 50MM Sprag ondersteunt Nokkenkoppeling

Eigenschappen

Volledig freewheelt FB worden verzegeld sprag freewheelt met kogellagers. Zij worden geleverd olie-gevuld en klaar voor installatie. Freewheelt FB worden gebruikt zoals:

➧ Ondersteunt

➧ Het overschrijden van Koppelingen

➧ Het indexeren freewheelt

Naast standaard, zijn vier andere types beschikbaar voor uitgebreide levensduur en het indexeren nauwkeurigheid.

Nominale torsies tot 160 000 Nm.Bores tot 300 mm. Vele standaardboringen zijn beschikbaar.

Afmetingen en Capaciteiten

FB 24 1 Richting Indexerende 50MM Sprag ondersteunt Nokkenkoppeling 0

Fre

ewh

palingsgrootte

Ty

pe

Nom

inal piek

que
Mn
NM

M
Binnen

ring freew

hielen
over

looppas min-1

bijl.

snelheid
Buiten

ring freew

hielen
over

looppas min-1

Ty

pe

Nom

inal piek

que
Mn
NM

Max. snelheid
Binnen

ring freew

hielen
over

looppas min-1

Buiten

ring freew

hielen
over

looppas min-1

Ty

pe

Nom

inal piek

que
Mn
NM

Sprag

lift

van

bij

herberg

de ringsspe van ER

E-D min-1

Max. snelheid
Binnen

ring freew

hielen
over

looppas min-1

Ou

ter ringsdri

ves min-1

Ty

pe

Nom

inal piek

que
Mn
NM

Sprag

lancering

bij

buiten

ringssnelheid min-1

Max. snelheid
Buiten

ring freew

hielen
over

looppas min-1

Binnen

ring driv

S min-1

Ty

pe

Nom

inal piek

que
Mn
NM

FB 24 Het CF 45 4 800 5 500 CFT 45 4 800 5 500                     GVB 19
FB 29 Het CF 80 3 500 4 000 CFT 80 3 500 4 000                     GVB 31
FB 37 SF 200 2 500 2 600 SFT 200 2 500 2 600           CZ 110 850 3 000 340 SFP 120
FB 44 SF 320 1 900 2 200 SFT 320 1 900 2 200 DX 130 860 1 900 344 CZ 180 800 2 600 320 SFP 180
FB 57 SF 630 1 400 1 750 SFT 630 1 400 1 750 DX 460 750 1 400 300 LZ 430 1 400 2 100 560 SFP 310
FB72 SF 1 250 1 120 1 600 SFT 1 250 1 120 1 600 DX 720 700 1 150 280 LZ 760 1 220 1 800 488 SFP 630
FB82 SF 1 800 1 025 1 450 SFT 1 800 1 025 1 450 DX 1 000 670 1 050 268 SFZ 1 700 1 450 1 600 580 SFP 750
FB 107 SF 2 500 880 1 250 SFT 2 500 880 1 250 DX 1 500 610 900 244 SFZ 2 500 1 300 1 350 520 SFP 1 250
FB 127 SF 5 000 800 1 150 SFT 5 000 800 1 150 SX 3 400 380 800 152 SFZ 5 000 1 200 1 200 480 SFP 3 100
FB 140 SF 10 000 750 1 100 SFT 10 000 750 1 100 SX 7 500 320 750 128 SFZ 10 000 950 1 150 380 SFP 6 300
FB 200 SF 20 000 630 900 SFT 20 000 630 900 SX 23 000 240 630 96 SFZ 20 000 680 900 272 SFP 12 500
FB 270 SF 40 000 510 750 SFT 40 000 510 750 UX 40 000 210 510 84 SFZ 37 500 600 750 240 SFP 25 000
FB 340 SF 80 000 460 630 SFT 80 000 460 630
FB 440 SF 160 000 400 550 SFT 160 000 400 550

De maximum overdraagbare torsie is 2 keer de gespecificeerde nominale torsie. Zie pagina 14 voor bepaling van selectietorsie.

Freewheel Grootte mm mm Droeg
Standaardmm
rood
mm
mm max. mm D mm F
mm
G ** H mm   L
mm
T
mm
Z **

Gewicht

kg

FB24 12 14*       14* 62 1,0 M 5   8 50 51   3 0,9
FB 29 15 17*       17* 68 1,0 M 5   8 52 56   3 1,1
FB37 14 16 18 20 22* 22* 75 0,5 M 6   10 48 65   4 1,3
FB44 20 22 25*     25* 90 0,5 M 6   10 50 75   6 1,9
FB57 25 28 30 32*   32* 100 0,5 M 8   12 65 88   6 2,8
FB72 35 38 40 42*   42* 125 1,0 M 8   12 74 108   12 5,0
FB82 35 40 45 50*   50* 135 2,0 M 10   16 75 115   12 5,8
FB107 50 55 60 65*   65* 170 2,5 M 10   16 90 150   10 11,0
FB127 50 60 70 75*   75* 200 3,0 M 12   18 112 180   12 19,0
FB140 65 75 80 90   95* 250 5,0 M 16   25 150 225   12 42,0
FB200 110 120       120 300 5,0 M 16   25 160 270   16 62,0
FB270 140         150 400 6,0 M 20   30 212 360   18 150,0
FB340 180         240 500 7,5 M 20   35 265 450   24 275,0
FB440 220         300 630 7,5 M 30   40 315 560   24 510,0

Spiebaan volgens DIN 6885, pagina 1 • Tolerantie van spiebaanbreedte JS10.

* Spiebaan volgens DIN 6885, pagina 3 • Tolerantie van spiebaanbreedte JS10.

** Z = Aantal onttrokken gaten G op hoogtecirkel T.

Het opzetten en het Koppelen

FB 24 1 Richting Indexerende 50MM Sprag ondersteunt Nokkenkoppeling 1

Steun

Het deel van de klantengehechtheid is op de externe diameter D en dan vastgebout op het gezicht. De tolerantie van de schacht moet ISO h6 of j6 zijn en de tolerantie van de proefdiameter D van het gehechtheidsdeel moet ISO H7 of J7 zijn.

Voorbeeld om opdracht te geven tot

Freewheel groottefb 72, droeg het type met spraglancering Z en 38 mm: • FB 72 LZ, D = 38 mm

Wanneer het opdracht geven tot freewheel groottefb 340 en FB440, te specificeren gelieve ook de freewheelende richting van de binnenring wanneer bekeken in richting X: • linksdraaiend vrij of • met de wijzers van de klok mee vrij
