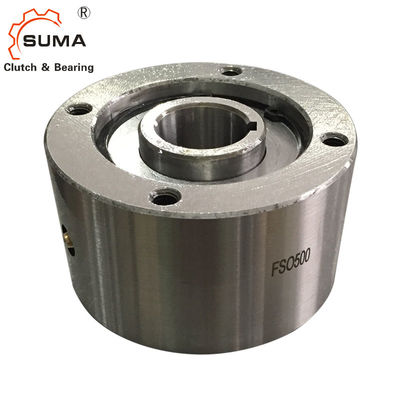

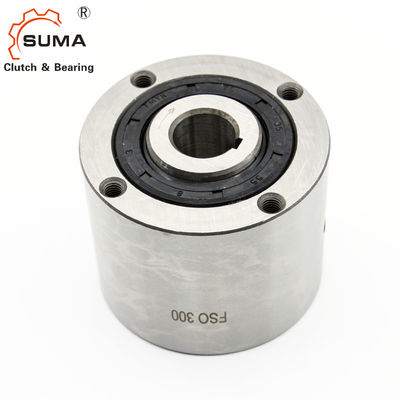

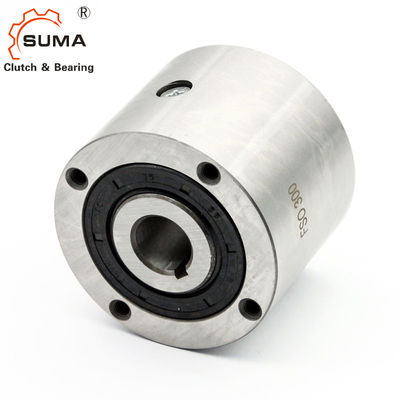

FSO600 HPI600 3150 NM van de Nokkenkoppeling het Lager
Eigenschappen
De types FSO, fso-gr., en HPI 300 tot 700 zijn sprag type freewheelt met alle accomodatie, verzegeld en het dragen gesteund, gebruikend twee kogellagers.
De eenheden zijn geleverd die olie of vet volgens het type wordt gesmeerd.
Het is een ontwerp met volledige spragaanvulling die een zeer hoge torsie voor een bepaalde diameter geeft. Om het even welke overbelasting wordt verzet tegen door een sprag aan sprag steunpunt, over vermijdend een spragschuine stand.
Smering
De types FSO en HPI zijn gesmeerde olie en de lippenverbindingen van de gebruiks standaardschacht.
Het type fso-gr. is gesmeerd vet en kan met verbindingen van het contact de vrije labyrint worden uitgerust.
Het type HPI wordt speciaal ontworpen voor hoge snelheid het indexeren toepassingen.
Afmetingen en Capaciteiten
Type | Grootte |
Torsie TKN 1 [NM] |
Het overschrijden van snelheden [min-1] |
AFMETING (MM.) | Smeermiddel | Gewicht | Torsiebelemmering | |||||||||||||||
FSO FSO-GR. HPI |
FSO nmax 2) |
Fso-gr. nmax 3) |
dH7-bxh |
d4) min-maximum |
A |
B -0.05 |
C | E | F | G | z | J | K | L | F | FSO | FSO. .GR | HPI | [kg] | RT [Ncm] | ||
300 | 379 | 3000/900 | 3600/900 | 15-5x5 | 12… 19 | 63.5 | 76.2 | 60.45 | 1.6 | 28.58 | 66.67 | 4 | M8 | 13 | M6 | 0,8 | 7 | 10 | 14 | 1.6 | 18 | |
400 | 407 | 2800/850 | 3600/850 | 18-6x6 | 12… 22 | 69.85 | 88.9 | 68.07 | 1.6 | 30 | 73 | 4 | M8 | 13 | M6 | 0,8 | 10 | 20 | 20 | 2.7 | 27 | |
500 | 1621 | 2500/800 | 3000/800 | 30-8x7 | 19… 33 | 88.9 | 107.95 | 85.73 | 1.6 | 45 | 92 | 4 | M8 | 16 | M6 | 1.5 | 22 | 35 | 35 | 4.8 | 31 | |
600 | 3105 | 2200/750 | 2400/750 | 45-14x9 | 24… 57 | 95.25 | 136,525 | 92.2 | 1.6 | 63.5 | 120.6 | 6 | M8 | 16 | M6 | 1.6 | 52 | 84 | 84 | 8.6 | 62 | |
700 | 6900 | 1600/450 | 2000/450 | 60-18x11 | 48… 82 | 127 | 180,975 | 123.85 | 1.6 | 90 | 158.75 | 8* | M10* | 20 | M6 | 1.6 | 168 | 280 | 280 | 19 | 156 |
NOTA'S
1) Maximum T = 2 × T KN „verwijst naar Selectiepagina 10 tot 13
2) Binnenras/buitenraceg
3) Binnenras/de buitenverbinding van het raslabyrint
4) De duim droeg op verzoek beschikbaar
5) Slechts voor grote maat droeg
Grootte 600 > 50 mm
Grootte 700 > 75 mm
*) 6 gaten gelijk verspreid bij 60° plus 2 extra-gaten bij 180° „verwijzen naar het opzetten en onderhoudsinstructies
