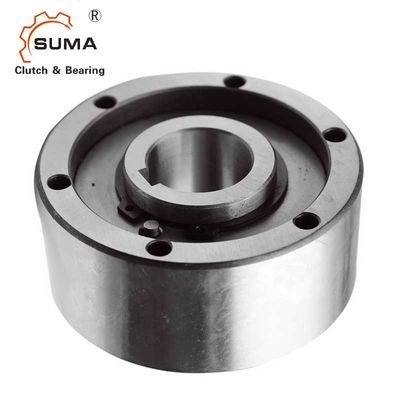

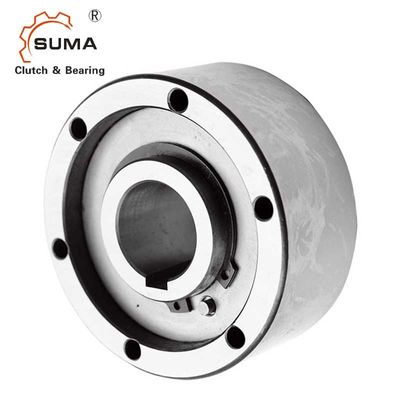

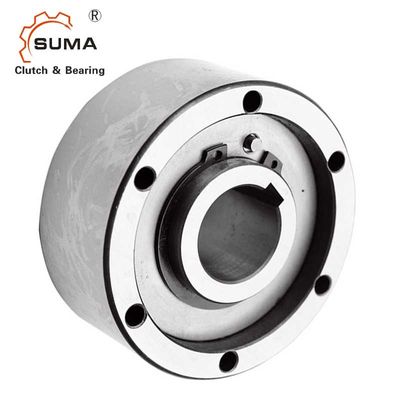

Gc-D35110 Staal Één Manier 35MM Sprag-Koppelingslager
Eigenschappen
Het type gc-D is een roltype freewheelt gesteund niet-lager. De oorringen worden vereist om as en radiale ladingen te steunen. De smering en het verzegelen moeten ook door de installatie worden verstrekt, is de Standaardsmering olie.
De norm installeert is de buitenrasmontage in de groef en geschroeft aan de band. Innerrance wordt gesloten aan de schacht. De groef voor installeert de buitenrace moet H7-tolerantie zijn, een hoge axiality verzekeren.
Dit die reeksextensice in machinessysteem etc. wordt gebruikt als verpakking, pringtingm papierfabricage, medisch weven, chemisch, voedsel.
Afmetingen en Capaciteiten
Type | Nominaal Torsie NM |
Het overschrijden Het beperken van Snelheid r/min |
Afmeting mm |
Gewicht Kg |
||||||
Binnen Ras |
Buiten Ras |
D H7 |
D H7 |
F | L | n-d1 | bn×tn | |||
Gc-D1247 | 12 | 1550 | 3000 | 12 | 47 | 38 | 20 | 3-5.5 | 4×1.8 | 0,21 |
Gc-D1555 | 42 | 1150 | 2700 | 15 | 55 | 45 | 30 | 3-5.5 | 5×2.3 | 0,44 |
Gc-D2068 | 111 | 1000 | 1800 | 20 | 68 | 58 | 34 | 4-5.5 | 6×2.8 | 0,70 |
Gc-D2590 | 215 | 850 | 1300 | 25 | 90 | 78 | 37 | 6-5.5 | 8×3.3 | 1.30 |
Gc-D30100 | 380 | 750 | 1050 | 30 | 100 | 87 | 44 | 6-6.6 | 8×3.3 | 2.00 |
Gc-D35110 | 547 | 650 | 975 | 35 | 110 | 96 | 48 | 6-6.6 | 10×3.3 | 2.60 |
Gc-D40125 | 760 | 600 | 850 | 40 | 125 | 108 | 56 | 6-9.0 | 12×3.3 | 3.90 |
Gc-D45130 | 855 | 525 | 750 | 45 | 130 | 112 | 56 | 8-9.0 | 14×3.8 | 4.00 |
Gc-D50150 | 1634 | 475 | 650 | 50 | 150 | 132 | 63 | 8-9.0 | 14×3.8 | 6.00 |
Gc-D55160 | 1995 | 425 | 600 | 55 | 160 | 138 | 67 | 8-11 | 16×4.3 | 7.20 |
Gc-D60170 | 2660 | 400 | 550 | 60 | 170 | 150 | 78 | 10-11 | 18×4.4 | 9.20 |
Gc-D70190 | 4370 | 325 | 450 | 70 | 180 | 165 | 95 | 10-11 | 20×4.9 | 11.80 |
