Het Lager van de Spragkoppeling
>
|
| Plaats van herkomst | China |
| Merknaam | SUMA |
| Certificering | ISO SGS |
| Modelnummer | MZEU30K E5+E5 |

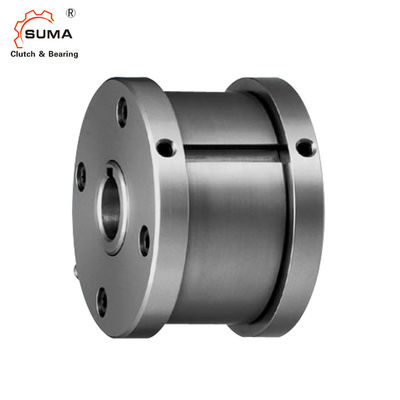

De Flenzen735nm Sprag Koppeling die van MZEU30 E5+E5 Één Manier dragen
Installatie en Gebruik
1. De koppeling wordt geleverd met een Basiskoppeling van de typenok, twee E5-flenzen, en flensuitrusting als afzonderlijke delen.
2. Controleer de richting van omwenteling en maak een E5-flens aan de koppeling vast door de bout.
3. Wanneer het installeren van tand, installeren het toestel en ander materiaal aan de koppeling, hen op het buitenras en bevestigen de sleutel tussen het materiaal en het buitenras.
4. Wij adviseren een tolerantie van H7 voor van de tand, toestel of ander materiaal droeg.
5. Maak de overkante5 flens aan de koppeling vast door de bouten.
6. Door de koppeling aan de schacht op de overkant te installeren, kan de richting van omwenteling worden veranderd.
7. Wanneer het opzetten van de koppeling op de schacht, pas druk op het binnenras maar nooit op het buitenras toe.
8. Voor hoge snelheid het indexeren toepassingen (meer dan 50 c/min) een sterk lentetype wordt geadviseerd.
Afmetingen en Capaciteiten
Model |
acity |
Het Max. Overschrijden | Belemmering Torsie |
Droeg Grootte |
Spiebaan |
A |
B |
BF |
C |
D |
F |
L |
M |
B |
t1 |
ght |
|
|
Binnen Ras |
Buiten Ras |
||||||||||||||||
| N·m | r/min | r/min | N·m | H7 |
Binnen Ras |
h7 | C | P10 | (kg) | ||||||||
| MZEU 12K E5+E5 | 60 | 2000 | 1000 | 0,20 | 12 | 4X1.8 | 42 | 62 | 70 | 20 | 51 | 20 | 0,8 | 10.0 | 4 | 2.5 | 0,5 |
| MZEU 15K E5+E5 | 100 | 1800 | 900 | 0,20 | 15 | 5X2.3 | 52 | 68 | 76 | 28 | 56 | 25 | 0,8 | 11.0 | 5 | 3.0 | 0,8 |
| MZEU 20K E5+E5 | 245 | 1600 | 700 | 0,29 | 20 | 6X2.8 | 57 | 75 | 84 | 34 | 64 | 30 | 0,8 | 10.5 | 6 | 3.5 | 1.2 |
| MZEU 25K E5+E5 | 425 | 1600 | 600 | 0,33 | 25 | 8X3.3 | 60 | 90 | 99 | 35 | 78 | 40 | 0,8 | 11.5 | 8 | 4.0 | 1.8 |
| MZEU 30K E5+E5 | 735 | 1500 | 500 | 0,39 | 30 | 8X3.3 | 68 | 100 | 109 | 43 | 87 | 45 | 1.0 | 11.5 | 8 | 4.0 | 2.6 |
| MZEU 35K E5+E5 | 1015 | 1400 | 300 | 0,49 | 35 | 10X3.3 | 74 | 110 | 119 | 45 | 96 | 50 | 1.0 | 13.5 | 10 | 5.0 | 3.2 |
| MZEU 40K E5+E5 | 1350 | 1400 | 300 | 0,59 | 40 | 12X3.3 | 86 | 125 | 135 | 53 | 108 | 55 | 1.3 | 15.5 | 12 | 5.0 | 4.8 |
| MZEU 45K E5+E5 | 1620 | 1400 | 300 | 0,69 | 45 | 14X3.8 | 86 | 130 | 140 | 53 | 112 | 60 | 1.3 | 15.5 | 14 | 5.5 | 6.2 |
| MZEU 50K E5+E5 | 2070 | 1300 | 250 | 0,79 | 50 | 14X3.8 | 94 | 150 | 160 | 64 | 132 | 70 | 1.3 | 14.0 | 14 | 5.5 | 8.2 |
| MZEU 55K E5+E5 | 2400 | 1300 | 250 | 0,88 | 55 | 16X4.3 | 104 | 160 | 170 | 66 | 138 | 75 | 1.5 | 18.0 | 16 | 6.0 | 9.5 |
| MZEU 60K E5+E5 | 2950 | 1200 | 250 | 0,98 | 60 | 18X 4,4 | 114 | 170 | 182 | 78 | 150 | 80 | 1.5 | 17.0 | 18 | 7.0 | 12.3 |
| MZEU 70K E5+E5 | 4210 | 1100 | 250 | 1.27 | 70 | 20X 4,9 | 134 | 190 | 202 | 95 | 165 | 90 | 1.8 | 18.5 | 20 | 7.5 | 18.1 |
| MZEU 80K E5+E5 | 5170 | 800 | 200 | 1.38 | 80 | 22X5.4 | 144 | 210 | 222 | 100 | 185 | 105 | 1.8 | 21.0 | 22 | 9.0 | 23.1 |
| MZEU 90K E5+E5 | 12000 | 450 | 150 | 4.70 | 90 | 25X5.4 | 158 | 230 | 242 | 115 | 206 | 120 | 2.0 | 20.5 | 25 | 9.0 | 28.1 |
| MZEU100K E5+E5 | 17600 | 400 | 130 | 5.39 | 100 | 28X6.4 | 182 | 270 | 282 | 120 | 240 | 140 | 2.0 | 30.0 | 28 | 10.0 | 46.3 |
| MZEU130K E5+E5 | 24500 | 320 | 110 | 6.76 | 130 | 32X7.4 | 212 | 310 | 322 | 152 | 278 | 160 | 2.5 | 29.0 | 32 | 11.0 | 70.2 |
| MZEU150K E5+E5 | 33800 | 240 | 80 | 8.13 | 150 | 36X8.4 | 246 | 400 | 412 | 180 | 360 | 200 | 2.5 | 32.0 | 36 | 12.0 | 146.3 |
