Het Lager van de Spragkoppeling
>
|
| Plaats van herkomst | China |
| Merknaam | SUMA |
| Certificering | ISO SGS |
| Modelnummer | ASNU20 NFS20 TFS20 |

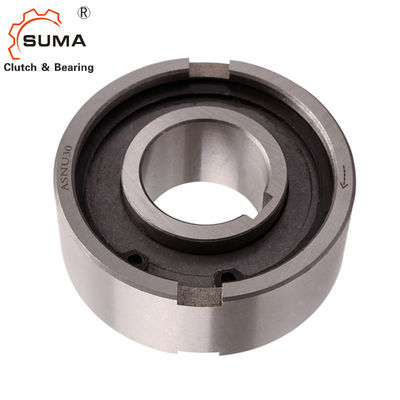

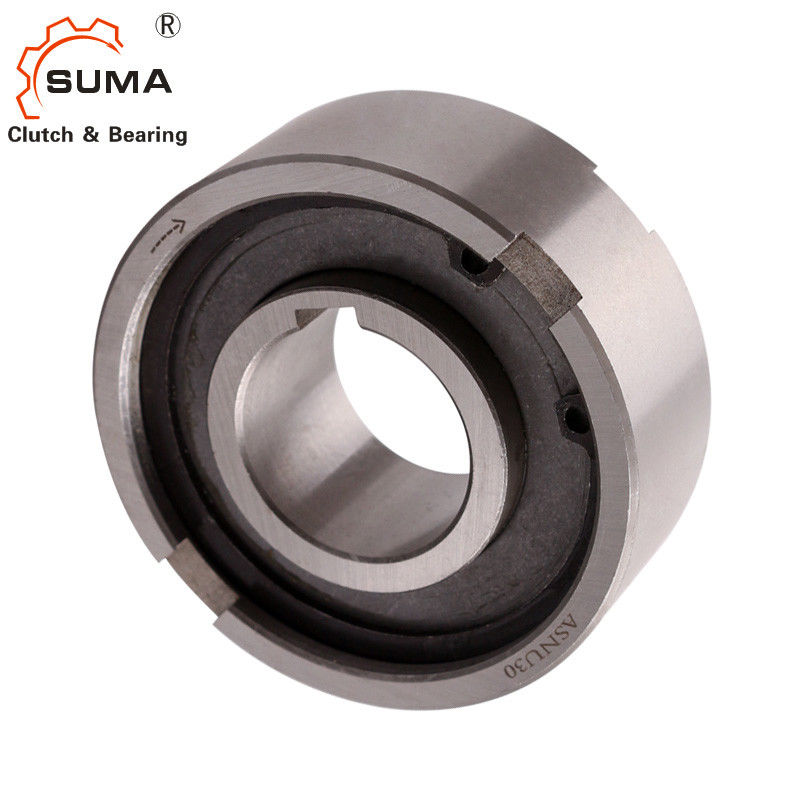

ASNU20 NFS20 TFS20 GCr15 freewheelt Sprag-Koppelingslager
Eigenschappen
ASNU NFS TFS is een roltype freewheelt gesteund niet-lager. Het lager is supporte axil en radiale lading. De smering en het verzegelen moeten ook door installatie worden verstrekt.
Aangezien de koppeling van de type éénmanier van ASNU NFS een roltype zonder gesteund lager is, worden de lagers vereist om as en radiale ladingen te steunen. De smering en het verzegelen moeten ook door de installatie worden verstrekt. De binnenrace wordt gesloten aan de schacht. Het buitenras heeft positieve n6-tolerantie, om een persfitin een H7-huisvesting te geven.
Technische Datas
| Productnaam | één lager van de manierkoppeling |
| Model | ASNU20 |
| Materiaal | Chrome-staal GCr15 |
| Binnendiameter | 20mm |
| Buitendiameter | 52mm |
| Torsiecapaciteit | 78Nm |
| Gewicht | 0.19kg |
| Pakket | Kartondoos/Houten doos |
| Betalingstermijnen | TT. L/C, D/A, D/P, Western Union |
| levertijd | 10-15 dagen |
Afmetingen en Capaciteiten
| Type | Grootte |
TKN1) |
Het overschrijden Snelheden |
Gewicht
|
Belemmeringstorsie | |||||||||
|
ASNU (NFS) |
dH7 | nimax2) | namax3) | Dn6 | D5 | L | B | t | s | e | F | RT | ||
| [mm] | [NM] | [min-1] | [min-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | [Ncm] | |
| 8 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0,6 | 0,3 | 0,07 | 1.6 | |
| 12 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0,6 | 0,3 | 0,06 | 1.6 | |
| 15 | 30 | 2400 | 3600 | 42 | 37 | 18 | 5 | 1.8 | 2.4 | 0,8 | 0,3 | 0,11 | 1.9 | |
| 17 | 49 | 2300 | 3400 | 47 | 40 | 19 | 5 | 2.3 | 2.4 | 1.2 | 0,8 | 0,15 | 1.9 | |
| 20 | 78 | 2100 | 3100 | 52 | 42 | 21 | 6 | 2.3 | 2.4 | 1.2 | 0,8 | 0,19 | 1.9 | |
| 25 | 125 | 1700 | 2600 | 62 | 51 | 24 | 8 | 2.8 | 2.4 | 1.2 | 0,8 | 0,38 | 5.6 | |
| 30 | 255 | 1400 | 2200 | 72 | 60 | 27 | 10 | 2.5 | 2.4 | 1.8 | 1 | 0,54 | 14 | |
| 35 | 383 | 1200 | 1900 | 80 | 70 | 31 | 12 | 3.5 | 2.4 | 1.8 | 1 | 0,74 | 16 | |
| 40 | 538 | 1100 | 1700 | 90 | 78 | 33 | 12 | 4.1 | 2.5 | 1.8 | 1 | 0,92 | 38 | |
| 45 | 780 | 1000 | 1600 | 100 | 85 | 36 | 14 | 4.6 | 2.5 | 1.8 | 1 | 1.31 | 43 | |
| 50 | 1013 | 850 | 1350 | 110 | 92 | 40 | 14 | 5.6 | 2.5 | 1.8 | 1 | 1.74 | 55 | |
| 60 | 1825 | 750 | 1050 | 130 | 110 | 46 | 18 | 5.5 | 3.6 | 2.6 | 1.5 | 2.77 | 110 | |
| 70 | 2300 | 600 | 950 | 150 | 125 | 51 | 20 | 6.9 | 3.6 | 2.6 | 1.5 | 4.16 | 140 | |
| 80 | 3275 | 550 | 850 | 170 | 140 | 58 | 20 | 7.5 | 3.6 | 2.6 | 1.5 | 6.09 | 180 | |
| 90 | 5325 | 500 | 750 | 190 | 160 | 64 | 20 | 8 | 3.6 | 2.6 | 2 | 8.2 | 230 | |
| 100 | 7250 | 450 | 680 | 215 | 175 | 73 | 24 | 8.5 | 3.6 | 2.6 | 2 | 12.6 | 380 | |
| 120 | 13500 | 370 | 550 | 260 | 215 | 86 | 28 | 10 | 3.6 | 2.6 | 2.5 | 22 | 650 | |
| 150 | 26625 | 300 | 460 | 320 | 260 | 108 | 32 | 12 | 3.6 | 3.6 | 2.5 | 42 | 1000 | |
| 200 | 44500 | 230 | 350 | 420 | 350 | 138 | 45 | 16 | 7.6 | 3.6 | 3 | 93 | 2000 | |
NOTA'S
ASNU8-12, ASNU200-spiebaan aan DIN 6885. 1,
andere grootte aan DIN 6885,3
1) MAXIMUM T = 2 × T KN
2) Binnenrasoverschrijdingen
3) Buitenrasoverschrijdingen
Opzettend Voorbeeld
