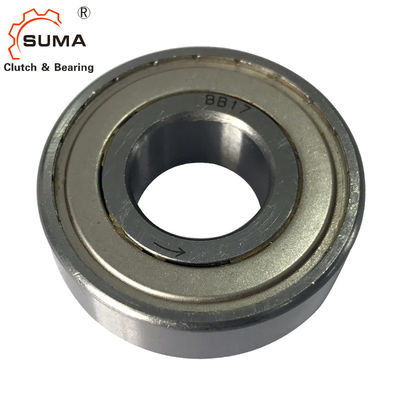

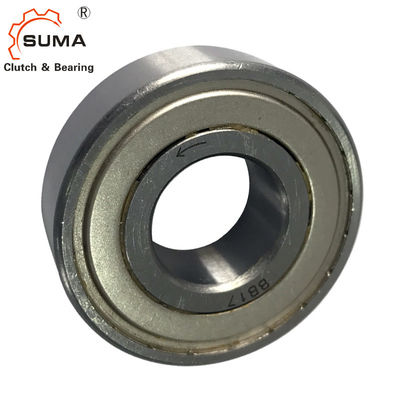

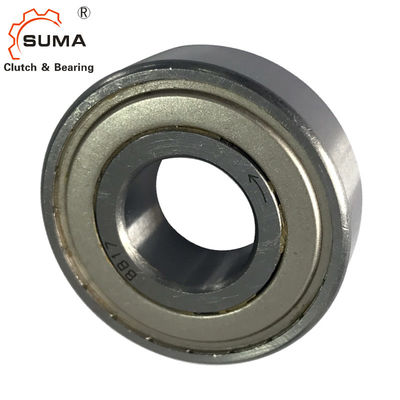

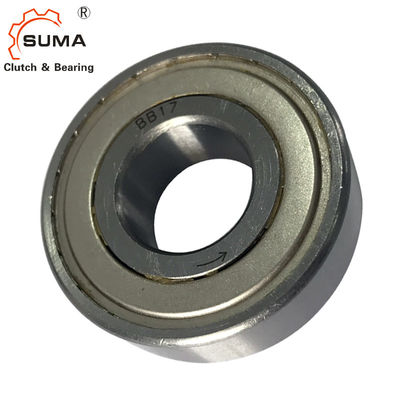

Van de de Reeksbb25 Één Manier van BB OD 52MM Sprag het Lager van de Nokkenkoppeling
  • Van de de Reeksbb25 Één Manier van BB OD 52MM Sprag het Lager van de Nokkenkoppeling
  • Van de de Reeksbb25 Één Manier van BB OD 52MM Sprag het Lager van de Nokkenkoppeling
  • Van de de Reeksbb25 Één Manier van BB OD 52MM Sprag het Lager van de Nokkenkoppeling
  • Van de de Reeksbb25 Één Manier van BB OD 52MM Sprag het Lager van de Nokkenkoppeling

Van de de Reeksbb25 Één Manier van BB OD 52MM Sprag het Lager van de Nokkenkoppeling

Plaats van herkomst China
Merknaam SUMA
Certificering ISO SGS
Modelnummer BB25
Productdetails
Productnaam:
Spragkoppeling die BB25 draagt
Materiaal:
GCr15 Dragend Staal
Torsiecapaciteit:
78Nm
Omwentelingssnelheid:
2500rpm
Eenheidsgewicht:
0.15Kg
GROOTTE:
25*52*15mm
Garantie:
1 jaar
Haven:
Shanghai Ningbo
Hoog licht:

De Koppelingslager van de Spragnok

,

BB25 het Lager van de nokkenkoppeling

,

BB25 één Manier Sprag

Betaling & het Verschepen Termijnen
Min. bestelaantal
1
Prijs
USD8-USD12PER PIECE
Verpakking Details
Kartondoos
Levertijd
3-5 dagen
Betalingscondities
L/C, D/A, D/P, T/T, Western Union, Paypal
Levering vermogen
1000pcs per maand
Productomschrijving

BB25 één Manierod 52MM Sprag Lager van de Nokkenkoppeling

Eigenschap

1. De Koppeling van de de reeksnok van BB wordt ontworpen voor pers geschikte installatie.
2. BB-1k-k en de reeksen BB-2GD 1k-k hebben een spiebaan op het binnenras. De spiebanen, behalve grootte 25 zijn
vervaardigd aan DIN 6885. 3, worden bb40-1k-k en BB40-2GD 1k-k vervaardigd aan DIN 6885. 1.
3. BB-2k-k de reeks heeft een spiebaan op zowel het binnen als buitenras.
„- Die K“ betekent sleutels samen met Nokkenkoppeling worden verscheept.
4. De correcte interferentiedimensies bij de schacht en de huisvesting moeten worden gehandhaafd om maximumlager en koppelingsprestaties te verkrijgen.
5. Verwijs naar de lijst voor tolerantie van de schacht en huisvesting voor elke reeks.
6. BB, BB-1K en BB-2K de Koppelingen, dragen gesteund en geleverd met vet hebben de bescherming van de stofverbinding
tegen deeltjes van 0.25mm en over, terwijl BB-2GD en BB-2gd-1K de koppelingen, 5mm breder dan de standaardreeks van BB, speciale lippenverbindingen voor doeltreffende bescherming tegen om het even welk stof hebben.
7. De pijl op het binnenras toont de richting van het binnenras in dienst nemen.
8. Om de koppeling te installeren, gebruik een pershulpmiddel van de aangewezen diameter om zelfs druk over het volledige gezicht van het binnen en buitenras toe te passen.
9. Hamer of pas andere schok niet op de koppeling toe.
10. Zorg ervoor de huisvesting genoeg sterkte heeft die de druk te weerstaan voor de installatie van de persmontage van de Koppeling wordt vereist.
11. Werkende temperatuurwaaier: – 30°C aan +100°C (raadpleeg ons voor de temperatuur die dit gamma overschrijdt).

Technische Datas

Punt BB25
Materiaal GCr15
Buitendia. 52 mm
Droeg grootte 25 mm
Torsiecapaciteit 78 NM
Het Max. Overschrijden (binnenras) 1400 r/min
Het Max. Overschrijden (buitenras) 2500 r/min
Haven Shanghai; Ningbo
levertijd 10-15 dagen

Van de de Reeksbb25 Één Manier van BB OD 52MM Sprag het Lager van de Nokkenkoppeling 0

Afmetingen en Capaciteiten



odel Torsie
Capaciteit
Het Max. Overschrijden Belemmeringstorsie (N·m) A B C D r Gewicht (n) Dragende Ladingen
Binnenras Buitenras BB
BB-1k-k
BB-2k-k
BB-2GD
BB-2GD 1K-K
BB
BB-1k-k
BB-2k-k

BB-2GD
BB-2GD

1k-k

BB
BB-1k-k
BB-2k-k

BB-2GD
BB-2GD

1k-k

BB
BB-1k-k
BB-2k-k
BB-2GD
BB-2GD 1K-K
Cr Cor
N·m r/min r/min N N
BB15 29 3600 2000 0,01 0,04 11 16 35 15 32.6 32.45 0,6 50 70 5950 3230
BB17 43 3500 1900 0,01 0,05 12 17 40 17 36.1 36.45 0,6 80 100 7000 3700
BB20 61 3000 1600 0,014 0,055 14 19 47 20 41.7 42.35 1 120 150 8500 4900
BB25 78 2500 1400 0,017 0,055 15 20 52 25 47.1 47.05 1 150 200 10700 6300
BB30 140 2000 1100 0,03 0,058 16 21 62 30 56.6 55.6 1 230 280 11900 7900
BB35 173 1800 1000 0,034 0,06 17 22 72 35 64 64.6 1.1 320 410 13500 9700
BB40 260 1800 900 0,04 0,08 22 27 80 40 71 71.6 1.1 400 600 14500 11700

Nota:

ModelNo. gemerkt op het binnenras slechts „K wordt“ voor zowel „1K“ als „2K“. (Voorbeeld: het teken „bb25-k“ voor zowel BB25-1K als BB25-2K)




Tolerantie voor Schacht en Huisvesting

Model Schacht Dia. Huisvesting Dia.
BB15 BB15-2GD 15+0.023+0.012 35-0.012-0.028
BB17 BB17-2GD 17+0.023+0.012 40-0.012-0.028
BB20 BB20-2GD 20+0.028+0.015 47-0.012-0.028
BB25 BB25-2GD 25+0.028+0.015 52-0.014-0.033
BB30 BB30-2GD 30+0.028+0.015 62-0.014-0.033
BB35 BB35-2GD 35+0.033+0.017 72-0.014-0.033
BB40 BB40-2GD 40+0.033+0.017 80-0.014-0.033
Model Schacht Dia. Huisvesting Dia.
Bb15-1k-k BB15-2GD 1K-K 15-0.008-0.028 35-0.012-0.028
Bb17-1k-k BB17-2GD 1K-K 17-0.008-0.028 40-0.012-0.028
Bb20-1k-k BB20-2GD 1K-K 20-0.010-0.031 47-0.012-0.028
Bb25-1k-k BB25-2GD 1K-K 25-0.010-0.031 52-0.014-0.033
Bb30-1k-k BB30-2GD 1K-K 30-0.010-0.031 62-0.014-0.033
Bb35-1k-k BB35-2GD 1K-K 35-0.012-0.037 72-0.014-0.033
Bb40-1k-k BB40-2GD 1K-K 40-0.012-0.037 80-0.014-0.033
Model Schacht Dia. Huisvesting Dia.
Bb15-2k-k 15-0.008-0.028 35-0.018-0.002
Bb17-2k-k 17-0.008-0.028 40-0.018-0.002
Bb20-2k-k 20-0.010-0.031 47-0.022-0.003
Bb25-2k-k 25-0.010-0.031 52-0.022-0.003
Bb30-2k-k 30-0.010-0.031 62-0.022-0.003
Bb35-2k-k 35-0.012-0.037 72-0.025-0.006
Bb40-2k-k 40-0.012-0.037 80-0.025-0.006

Afmetingen van Sleutels en Spiebanen

Model b2js10 t1 T2 b1js9 t Binnenras
Sleutel
b×h×length
Buitenras
Sleutel
b'× h ×length
Bb15-1k-k BB15-2GD- 1K-K 5.0 1.9 1.2
Bb15-2k-k - 2.0 0,6 5x3x11 2x2x11
Bb17-1k-k BB17-2GD- 1K-K 5.0 1.9 1.2
Bb17-2k-k - 2.0 1 5x3x12 2x2x12
Bb20-1k-k BB20-2GD- 1K-K 6.0 2.5 1.6
Bb20-2k-k - 3.0 1.5 6x4x14 3x3x14
Bb25-1k-k BB25-2GD- 1K-K 8.0 3.6 1.5
Bb25-2k-k - 6.0 2 8x5x15 6x4x15
Bb30-1k-k BB30-2GD- 1K-K 8.0 3.1 2.0
Bb30-2k-k - 6.0 2 8x5x16 6x4x16
Bb35-1k-k BB35-2GD- 1K-K 10.0 3.7 2.4
Bb35-2k-k - 8.0 2.5 10x6x17 8x5x17
Bb40-1k-k BB40-2GD- 1K-K 12.0 5.0 3.3
Bb40-2k-k - 10.0 3 12x8x22 10x6x22

Nota:

De afmeting van T2 voor bb25-1k-k, bb25-2k-k en BB25-2GD 1k-k is 0,5 mm ondiep in vergelijking met

DIN 6885. 3.
Verwerk diep de spiebaan op de schacht 0,5 mm om de standaardsleutel van DIN te gebruiken.
Alle andere modellen zijn dimensioneel verwisselbaar met concurrenten.

Smering
1. Aangezien het vet reeds vóór levering wordt toegepast, is er geen behoefte om vet v3o3or gebruik toe te passen.
2. Als de koppeling met een oliesmeermiddel wordt gebruikt, zou de oliesmering binnen de eenheid altijd moeten worden toegepast.
3. Gebruik vetten of geen smeermiddelen met EP-additieven.

Opzettend Voorbeeld
