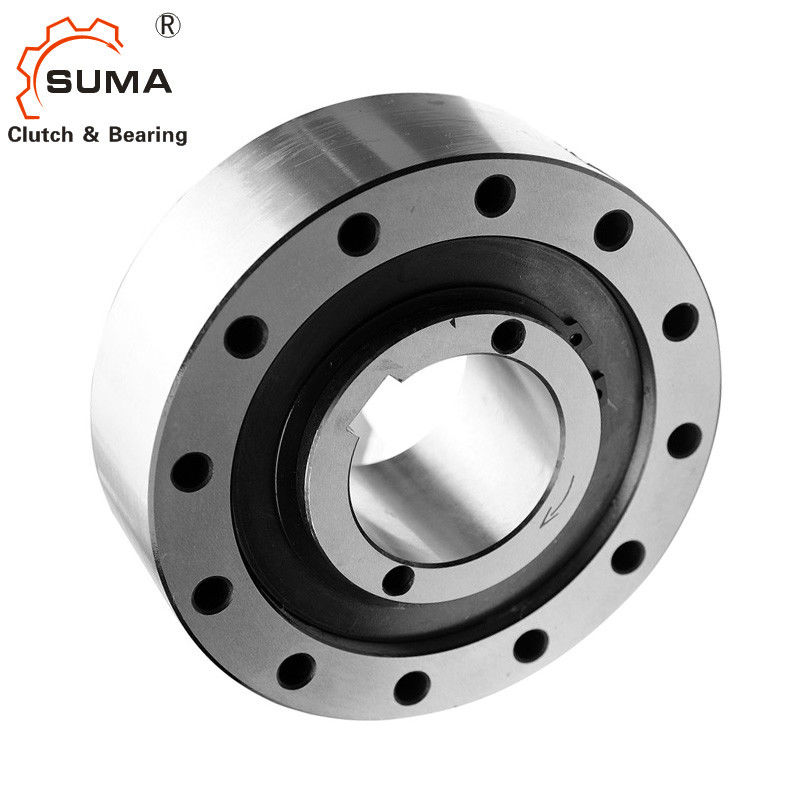

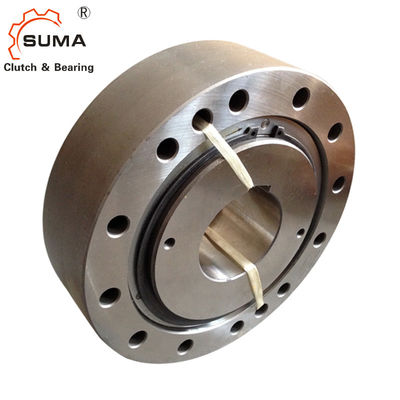

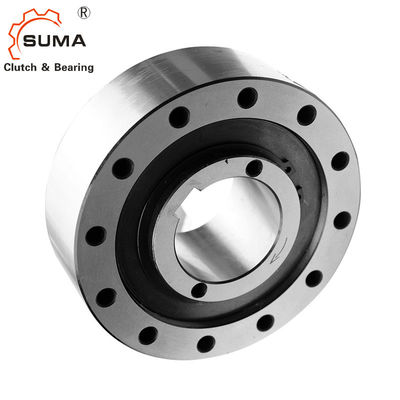

Fxm140-50 3000RPM 1 Richtingsprag die Koppeling overschrijden

Fxm140-50 3000RPM 1 Richtingsprag die Koppeling overschrijden

Eigenschappen

Geïntegreerd freewheelt FXM zijn sprag freewheelt zonder lagersteun en met spraglancering X. Spraglancering X verzekert een slijtage vrije freewheelende verrichting wanneer de binnenring bij hoge snelheid roteert. Freewheelt FXM worden gebruikt zoals:

Ondersteunt

Het overschrijden van Koppelingen

voor toepassingen met hoge snelheid freewheel ing verrichting en wanneer gebruikt als overschrijdende koppeling met drijfverrichting met lage snelheid. Nominale torsies tot 888 000 NM. Bores tot 460 mm. Vele standaardboringen zijn beschikbaar.

Spraglancering X

  Geïntegreerd freewheelt FXM zijn uitgerust met spraglancering X. Spraglancering X wordt gebruikt voor ondersteunt en overschrijdend koppelingen, op voorwaarde dat in freewheelende verrichting de binnenring bij hoge snelheid roteert en met het overschrijden van koppelingen verstrekt dat de drijfverrichting bij met lage snelheid wordt geleid. In freewheelende verrichting, veroorzaakt de middelpuntvliedende kracht FC sprag om van het buitenspoor te lanceren. In deze werkende staat, freewheel de werken slijtage-vrij, d.w.z. met onbeperkte levensduur.

Technische Datas

Afmetingen en Capaciteiten

Nota's:

De maximum overdraagbare torsie is 2 keer de gespecificeerde nominale torsie.

De theoretische nominale torsie is slechts voor ideale concentriciteit tussen de binnen en buitenring van toepassing. In de praktijk, wordt de concentriciteit beïnvloed door het lagerspel en de centreerfouten van hinniken bouring delen.

Dan zijn de nominale die torsies in de lijst worden gespecificeerd van toepassing, terwijl het nemen van in overweging uit in werking gesteld bestaan (T.I.R.). Hogere snelheden op verzoek.

Steun

Geïntegreerd freewheelt FXM zijn zonder lagersteun. Concentrische groepering van binnen en

de buitenring moet door de klant worden verstrekt. De toelaatbare looppas uit (T.I.R.) moet zijn ob -

gediend. Geïntegreerd freewheelt FXM is gecentreerd en vastgebout via het buitenspoor F op het deel van de klantengehechtheid aan dit (verwijs naar figuur 67-1). De tolerantie van de proefdiameter van het gehechtheidsdeel moet ISO h6 of h7 zijn.

De tolerantie van de schacht moet ISO h6 of j6 zijn. Voor montage aan schachteinden, kan de einddekking (verwijs naar figuur 67-3) op verzoek worden geleverd.

Smering

Bij snelheden hoger dan de snelheid van de spraglancering, wordt geen speciale smering vereist; freewheel

onderhoud-vrije functies. Wanneer het werken onder de snelheid van de spraglancering, moet een oliesmering van de gespecificeerde oliekwaliteit worden verstrekt.
