SMZ60 één de Nokkenkoppeling van Maniersprag het Dragen voor Pompsysteem

Basisinformatie
Plaats van herkomst: China
Merknaam: SUMA
Certificering: ISO SGS
Modelnummer: SMZ60
Min. bestelaantal: 1
Prijs: USD200-USD240 PER PIECE
Verpakking Details: Kartondoos/houten doos
Levertijd: 10-15 dagen
Betalingscondities: L/C, D/A, D/P, T/T, Western Union, Paypal
productnaam: Nokkenkoppeling die SMZ60 draagt Gesteund lager: ja
Materiaal: Dragend Staal GCR15 Grootte: 60*155*100mm
Torsiecapaciteit: 3400Nm Garantie: 1 jaar
Pakket: Kartondoos/houten doos Gewicht: 10.2kg

SMZ60 één de Nokkenkoppeling van Maniersprag het Dragen voor Pompsysteem
Eigenschappen


Het type SMZ is verzegeld, sprag freewheelt het type, gesteund dragen gebruikend twee 60. .ZZ reeksvet gesmeerde lagers.
De eenheden zijn geleverd klaar voor installatie gesmeerd vet.

SMZ-de eenheden zijn bedoeld multifunctioneel, om in diverse toepassingen worden gebruikt.



De binnenrace wordt gesloten aan de schacht. De binnendiameter van het buitenras (afmeting D4) zou als het opzetten register voor de verbonden delen (tand, katrol, toestel, torsiewapen…) moeten worden gebruikt.

De het opzetten spon zou aan g6-tolerantie moeten zijn.


Afmetingen en Capaciteiten
SMZ60 één de Nokkenkoppeling van Maniersprag het Dragen voor Pompsysteem 0

Type Grootte





Het overschrijden van snelheden





Gewicht
SMZ dH7 TKN1) nimax2) namax3) D D2 D3 D4H7 L L1 G z t m
[mm] [NM] [min-1] [min-1] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [kg]
20 300 1600 700 80 30 68 55 65 67 M6 6 12 7.6 2
30 1035 1500 500 100 45 88 75 80 82 M8 6 16 8.9 3.7
35 1100 1400 300 110 50 95 80 85 87 M8 6 16 8.7 4.8
45 1750 1300 300 125 60 110 95 90 92 M8 8 16 8.4 6.2
60 3400 1100 250 155 80 140 125 100 102 M8 8 16 9.1 10.2
70 4300 1000 250 175 95 162 145 103 105 M8 8 16 8.6 13.2

NOTA'S
1) MAXIMUM T = 2 × T KN
“ Verwijs naar Selectiepagina 10 tot 13
2) Binnenrasoverschrijdingen
3) Buitenrasoverschrijdingen
Spiebaan aan DIN 6885,1
“ Verwijs naar het opzetten en onderhoudsinstructies
pagina 16 tot 19

Het opzetten en het Koppelen

SMZ60 één de Nokkenkoppeling van Maniersprag het Dragen voor Pompsysteem 1

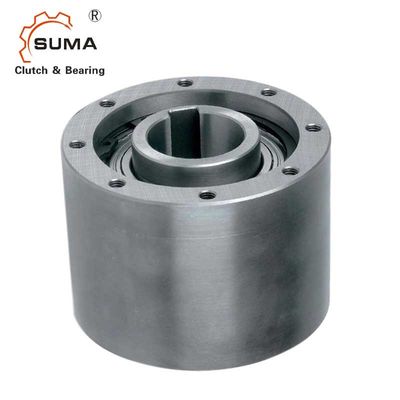

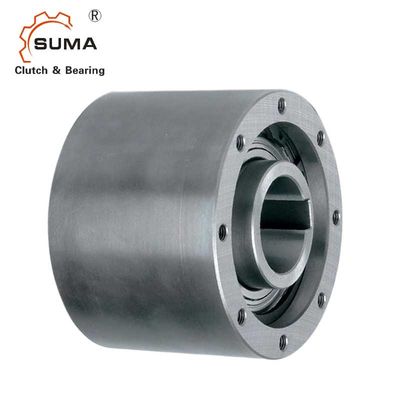

Beelden
SMZ60 één de Nokkenkoppeling van Maniersprag het Dragen voor Pompsysteem 2

SMZ60 één de Nokkenkoppeling van Maniersprag het Dragen voor Pompsysteem 3
