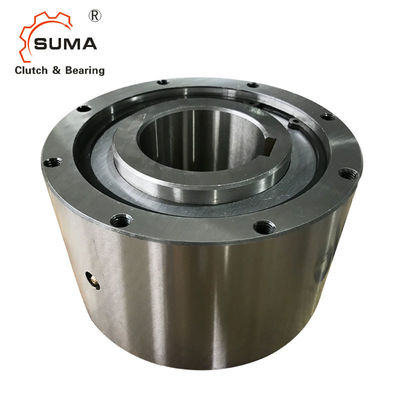

MZ60 ondersteun Nokkenkoppeling

Basisinformatie
Plaats van herkomst: China
Merknaam: SUMA
Certificering: ISO SGS
Modelnummer: MZ60
Min. bestelaantal: 1
Prijs: USD160-USD200 PER PIECE
Verpakking Details: Kartondoos/houten doos
Levertijd: 7-15 dagen
Betalingscondities: L/C, D/A, D/P, T/T, Western Union, Paypal
Productnaam: Nokkenkoppelingslager MZ60 Gesteund lager: Ja
Materiaal: Dragend Staal GCR15 Grootte: 60*155*102mm
Torsiecapaciteit: 2110Nm Garantie: 1 jaar
Pakket: Kartondoos/houten doos Oem: Keur goed
Hoog licht:

102MM Nokkenkoppeling

,

MZ60 nokkenkoppeling

,

MZ60 ondersteun Koppeling

MZ60 ondersteun Nokkenkoppeling

Eigenschappen

Het type MZ is verzegeld, sprag freewheelt het type, gesteund dragen gebruikend twee 60. .ZZ het reeksvet lubrucated lagers. De eenheden zijn geleverd klaar voor installatie gesmeerd vet. MZ de eenheden zijn bedoeld multifunctioneel, om in diverse applicatoins worden gebruikt. Een typische opzettende regeling wordt getoond op de volgende pagina. De binnenrace wordt gesloten aan de schacht. De binnendiameter van het buitenras zou als het opzetten register voor de verbonden delen (tand, katrol, toestel, torsiewapen…) moeten worden gebruikt. De het opzetten spon zou aan g6-tolerantie moeten zijn.

Technische Datas

Punt MZ60
Materiaal GCr15
Droeg dia. 60 mm
Buitendia. 155 mm
Breedte 102 mm
Torsiecapaciteit 2110 N.m
Belemmeringstorsie 0,98 N.m
Gewicht 10,2 kg
Pakket Kartondoos, houten doos of als uw vereisten


Afmetingen en Capaciteiten


Model

Torsiecapaciteit

(NM)

Belemmeringstorsie

(NM)

Max Overrunning

(r/min)

Het maximum indexeren

(cyclus/nin)



Droeg

grootte


A

C

B

F


E

(M6)


G

PCD
D

S

H-M No .of
Onttrokken Gaten
×Size ×Pitch

Gewicht
(kg)
Binnenras Buitenras Dia.
(H7)

sleutel

manier

MZ15 186 0,2 2200 900 150 15 5×2.3 62 60 68 25 47 5.5 58 10 6-M5×0.8 1.4
MZ17 215 0,2 2000 800 150 17 5×2.3 66 64 75 28 52 6.3 64 10 6-M5×0.8 1.8
MZ20 323 0,29 1900 700 150 20 6x2.8 67 65 80 30 55 7.6 68 12 6-M6×1.0 2.0
MZ30-22 735 0,39

1800



500 150 22 6x2.8
82

80

100

45

75

8.9

88

16

6-M8×1.25

3.7
MZ30-25 25 8×3.3
MZ30 30 10×3.3
MZ35 1080 0,49 1700 300 150 35 10×3.3 87 85 110 50 80 8.7 95 16 6-M8×1.25 4.8
MZ45-40 1620 0,69 1700 300 150 40 12×3.3 92
90

125

60

95

8.4

110

16

8-M8×1.25

6.2
MZ45 45 14×3.3
Mz60-50 2110 0,98 1600 250 150 50 14×3.8 102 100
155

80

125

9.1

140

16

8-M8×1.25

10.2
MZ60-55 55 16×4.3
MZ60 60 18×4.4
MZ70-65 3040 1.27 1300 250 150 65 18×4.4
105

103

175

95

145

8.6

162

16

8-M8×1.25

13.2
MZ70 70 20×4.9



Het opzetten en het Koppelen


Beelden

MZ60 ondersteun Nokkenkoppeling 2

MZ60 ondersteun Nokkenkoppeling 3
