| Plaats van herkomst: | China |
|---|---|
| Merknaam: | SUMA |
| Certificering: | ISO SGS |
| Modelnummer: | Cyr-1 |
| Min. bestelaantal: | 10pcs |
| Prijs: | USD2.5-USD3.2 PER PIECE |
| Verpakking Details: | Kartondoos/Houten Doos |
| Betalingscondities: | L/C, D/A, D/P, T/T, Western Union, Paypal |
| Levering vermogen: | 100000 PCs per maand |
| Levertijd: | 3-5 dagen | Productnaam: | Nageltype Nokkenaanhanger cyr-1 |
|---|---|---|---|
| Materiaal: | Dragend Staal GCr15 | Buitenrasoppervlakte: | Cilindrisch |
| Pakket: | Elk in plastic zak + Kartondoos | Garantie: | 6 maanden |
| Haven: | Shanghai/Ningbo | OEM: | keur goed |
| Hoog licht: | CYR 1 S Yoke Roller,Cilindrisch Yoke Roller,De Rol van het de Nagelspoor van CYR 1 S |
||

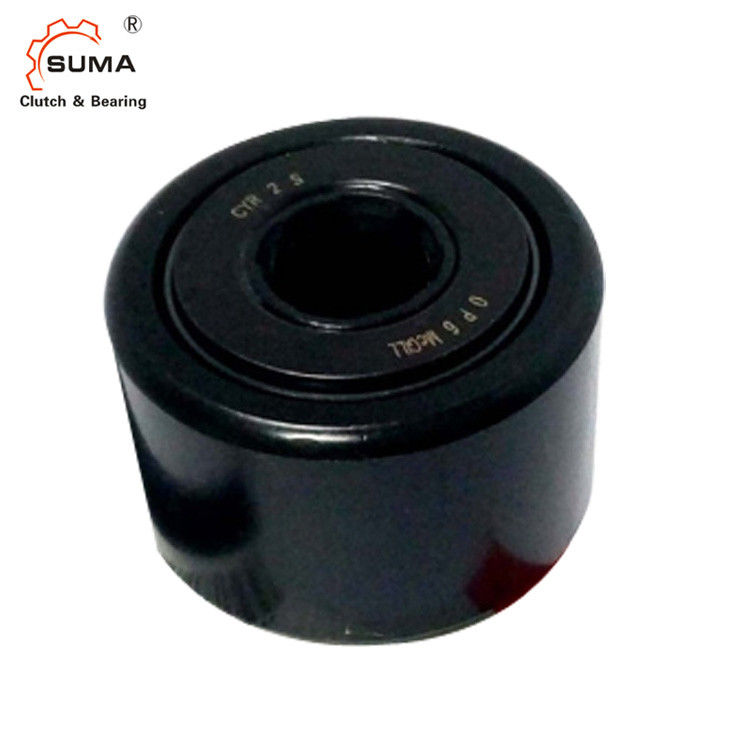

CYR 1 S Cilindrisch Yoke Roller
De spoorrol is een dragende die eenheid uit machinaal bewerkte dik-muur buitenring, naaldrollen of cilindrische rolreeksen, of kooibegeleiding of de volledige rol van de aanvullingsnaald, binnenring of bout en verbinding wordt samengesteld.
Afmetingen en Capaciteiten
|
Geen verbindingen Ref Nr. |
Verzegeld Ref Nr. |
Verzegeld Ref Nr. |
OD (RD) Duim |
Breedte (w) Duim |
Identiteitskaart (b) Duim |
Breedte over endplates (W1) Duim |
Dia. Van eind plaat(e) Duim |
Statische Capaciteit Pond |
Dyne. Capaciteit Pond |
| Cyr-3/4 | Cyr-3/4-s | Ccyr-3/4-s | 0,75 | 0,5 | 0,25 | 0,5625 | 39/64 | 4130 | 1660 |
| Cyr-7/8 | Cyr-7/8-s | Ccyr-7/8-s | 0,875 | 0,5 | 0,25 | 0,5625 | 39/64 | 4130 | 1660 |
| Cyr-1 | Cyr-1-s | Ccyr-1-s | 1 | 0,625 | 0,3125 | 0,6875 | 25/32 | 6120 | 2225 |
| Cyr-1 1/8 | Cyr-1 1/8-s | Ccyr-1 1/8-s | 1,125 | 0,625 | 0,3125 | 0,6875 | 25/32 | 6120 | 2225 |
| Cyr-1 1/4 | Cyr-1 1/4-s | Ccyr-1 1/4-s | 1.25 | 0,75 | 0,375 | 0,8125 | 63/64 | 8500 | 3930 |
| Cyr-1 3/8 | Cyr-1 3/8-s | Ccyr-1 3/8-s | 1,375 | 0,75 | 0,375 | 0,8125 | 63/64 | 8500 | 3930 |
| Cyr-1 1/2 | Cyr-1 1/2-s | Ccyr-1 1/2-s | 1.5 | 0,875 | 0,4375 | 0,9375 | 1 3/32 | 11280 | 4840 |
| Cyr-1 5/8 | Cyr-1 5/8-s | Ccyr-1 5/8-s | 1,625 | 0,875 | 0,4375 | 0,9375 | 1 3/32 | 11280 | 4840 |
| Cyr-1 3/4 | Cyr-1 3/4-s | Ccyr-1 3/4-s | 1.75 | 1 | 0,5 | 1.0625 | 1 1/4 | 15840 | 6385 |
| Cyr-1 7/8 | Cyr-1 7/8-s | Ccyr-1 7/8-s | 1,875 | 1 | 0,5 | 1.0625 | 1 1/4 | 15840 | 6385 |
| Cyr-2 | Cyr-2-s | Ccyr-2-s | 2 | 1.25 | 0,625 | 1.3125 | 1 13/32 | 21140 | 8090 |
| Cyr-2 1/4 | Cyr-2 1/4-s | Ccyr-2 1/4-s | 2.25 | 1.25 | 0,625 | 1.3125 | 1 13/32 | 21140 | 8090 |
| Cyr-2 1/2 | Cyr-2 1/2-s | Ccyr-2 1/2-s | 2.5 | 1.5 | 0,75 | 1.5625 | 1 11/16 | 32900 | 11720 |
| Cyr-2 3/4 | Cyr-2 3/4-s | Ccyr-2 3/4-s | 2.75 | 1.5 | 0,75 | 1.5625 | 1 11/16 | 32900 | 11720 |
| Cyr-3 | Cyr-3-s | Ccyr-3-s | 3 | 1.75 | 1 | 1.8125 | 2 1/8 | 49820 | 15720 |
| Cyr-3 1/4 | Cyr-3 1/4-s | Ccyr-3 1/4-s | 3.25 | 1.75 | 1 | 1.8125 | 2 1/8 | 49820 | 15720 |
| Cyr-3 1/2 | Cyr-3 1/2-s | Ccyr-3 1/2-s | 3.5 | 2 | 1,125 | 2.0625 | 2 7/16 | 63250 | 22800 |
| Cyr-4 | Cyr-4-s | Ccyr-4-s | 4 | 2.25 | 1.25 | 2.3125 | 2 51/64 | 89540 | 29985 |
| Cyr-5-s | Ccyr-5-s | 5 | 2.75 | 1.75 | 2,875 | 3 9/16 | 135900 | 46575 | |
| Cyr-6-s | Ccyr-6-s | 6 | 3.25 | 2.25 | 3,375 | 4 15/32 | 160900 | 60000 | |
| Cyr-7-s | Ccyr-7-s | 7 | 3.75 | 2.75 | 3,875 | 5 3/16 | 213860 | 75380 | |
| Cyr-8-s | Ccyr-8-s | 8 | 4.25 | 3,255 | 4.5 | 4 3/8 | 288200 | 92200 | |
| Cyr-9-s | Ccyr-9-s | 9 | 4.75 | 3,755 | 5 | 5 1/16 | 366850 | 113260 | |
| Cyr-10-s | Ccyr-10-s | 10 | 5.25 | 4,255 | 5.5 | 5 15/32 | 431130 | 131545 |
