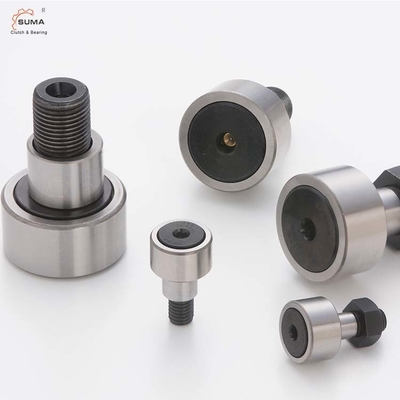

Ccfe-Sb Lagers van de de Nokkenaanhanger van de Reeks de Zonderlinge Nagel ccfh-1 3/4-Sb
Technische Datas
Afmetingen en Capaciteiten
BRG. Nr. |
ROL DIA. (RD) +.000 -.001 |
ROL BREEDTE (w) +.000 -.005 |
BUSH. L'GTH. (G*) +.000 -.010 |
BUSH. DIA. (BD) ±.001 |
NAGEL L'GTH. (SL) |
MIN. THR'D L'GTH. (TL) |
BOETE THR'DS. |
ECC. |
LUB. GESCHIKTE TING GROOTTE (f) |
** RECOM. Het VASTKLEMMEN TORSIE POND. - IN. |
STATISCH MAX. CAPACITEIT POND. |
BASISdyne. CLASSIFICATIE POND. |
Ccfe-1/2-n-Sb | .500 | .344 | .250 | .250 | 1/2 | 1/4 | 10-32 | .010 | - | 15 | 720 | 620 |
Ccfe-1/2-Sb | .500 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 | .010 | - | 15 | 790 | 680 |
Ccfe-9/16-Sb | .5625 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 | .010 | - | 15 | 790 | 680 |
Ccfe-5/8-Sb | .625 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/428 | .015 | - | 35 | 1215 | 955 |
Ccfe-11/16-Sb | .6875 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/428 | .015 | - | 35 | 1215 | 955 |
Ccfe-3/4-Sb | .750 | .500 | .500 | .500 | 7/8 | 3/8 | 3/824 | .015 | 3/16 | 95 | 2065 | 1660 |
Ccfe-7/8-Sb | .875 | .500 | .500 | .500 | 7/8 | 3/8 | 3/824 | .015 | 3/16 | 95 | 2065 | 1660 |
Ccfe-1-Sb | 1,000 | .625 | .500 | .625 | 1 | 1/2 | 7/1620 | .030 | 3/16 | 250 | 3060 | 2225 |
CCFE-1 1/8-SB | 1,125 | .625 | .500 | .625 | 1 | 1/2 | 7/1620 | .030 | 3/16 | 250 | 3060 | 2225 |
CCFE-1 1/4-SB | 1,250 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/220 | .030 | 3/16 | 350 | 4250 | 3930 |
CCFE-1 3/8-SB | 1,375 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/220 | .030 | 3/16 | 350 | 4250 | 3930 |
CCFE-1 1/2-SB | 1,500 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 | .030 | 3/16 | 650 | 5640 | 4840 |
CCFE-1 5/8-SB | 1,625 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 | .030 | 3/16 | 650 | 5640 | 4840 |
CCFE-1 3/4-SB | 1,750 | 1,000 | .875 | 1,000 | 1 3/4 | 7/8 | 3/4-16 | .030 | 3/16 | 1250 | 7920 | 6385 |
CCFE-1 7/8-SB | 1,875 | 1,000 | .875 | 1,000 | 1 3/4 | 7/8 | 3/4-16 | .030 | 3/16 | 1250 | 7920 | 6385 |
Ccfe-2-Sb | 2,000 | 1,250 | 1,000 | 1,187 | 2 | 1 | 7/8-14 | .030 | 3/16 | 1500 | 10570 | 8090 |
CCFE-2 1/4-SB | 2,250 | 1,250 | 1,000 | 1,187 | 2 | 1 | 7/8-14 | .030 | 3/16 | 1500 | 10570 | 8090 |
CCFE-2 1/2-SB | 2,500 | 1,500 | 1,125 | 1,375 | 2 1/4 | 1 1/8 | 1-14 | .030 | 3/16 | 2250 | 16450 | 11720 |
CCFE-2 3/4-SB | 2,750 | 1,500 | 1,125 | 1,375 | 2 1/4 | 1 1/8 | 1-14 | .030 | 3/16 | 2250 | 16450 | 11720 |
Ccfe-3-Sb | 3,000 | 1,750 | 1,250 | 1,750 | 2 1/2 | 1 1/4 | 1 1/4-12 | .060 | ①1/4 | 3450 | 24910 | 15720 |
CCFE-3 1/4-SB | 3,250 | 1,750 | 1,250 | 1,750 | 2 1/2 | 1 1/4 | 1 1/4-12 | .060 | ①1/4 | 3450 | 24910 | 15720 |
CCFE-3 1/2-SB | 3,500 | 2,000 | 1,375 | 1,812 | 2 3/4 | 1 3/8 | 1 3/8-12 | .060 | ①1/4 | 4200 | 31625 | 22800 |
Ccfe-4-Sb | 4,000 | 2,250 | 2,000 | 2,000 | 3 1/2 | 1 1/2 | 1 1/2-12 | .060 | ①1/4 | 5000 | 44770 | 29985 |
Eigenschappen
De zonderlinge de Aanhangerlagers van de Nagelnok omvat veelvoudige compacte structuur, hoge roterende nauwkeurigheid, grote verscheidenheden, breed aanpassingsvermogen en gemakkelijke installatie en het kan hoge radiale lading en bepaalde schoklading dragen en in werktuigmachine, metallurgische, textiel en drukmachines, verwerkingslijnen en enz. wijd gebruikt.
De zonderlinge de Aanhangerlagers van de Nagelnok is samengesteld uit machinaal bewerkte dik-muur buitenring, naaldrollen of cilindrische rolreeksen, of kooibegeleiding of de volledige rol van de aanvullingsnaald, binnenring of bout en verbinding.
