Één Lager van de Manierkoppeling
>
|
| Plaats van herkomst | China |
| Merknaam | SUMA |
| Certificering | ISO SGS |
| Modelnummer | GFK45 |

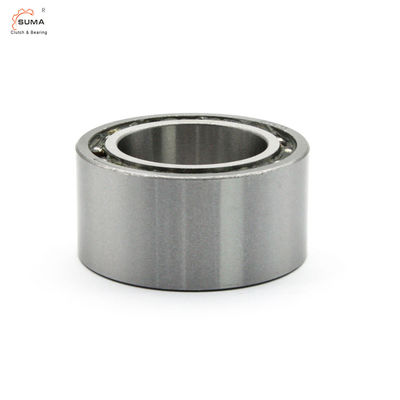

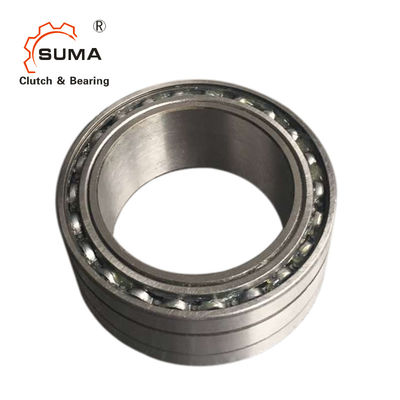

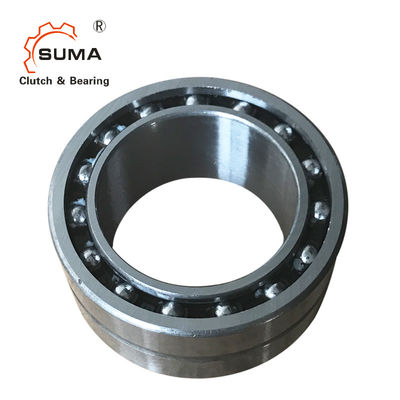

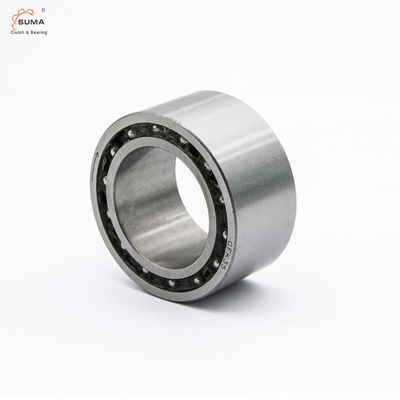

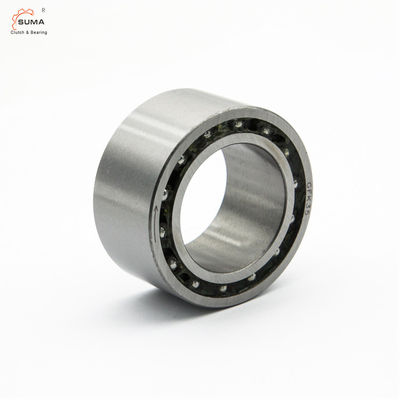

GFK45 FGK45 Eenrichtingsfreewheelclutch Overloopclutchlagers
Kenmerken van GFK-overloopclutchlagers
GFK20 Overloopclutch Kan worden gebruikt als:
1.overlopende koppeling
2. backstop koppeling
3. indexclutch
Afmetingen en capaciteit vanOverlappende koppelingslagers
| Type | Grootte |
TKN:1) |
Overschrijdingssnelheden |
Lagers reeks
|
Verzorging | ||||||||
|
met een breedte van niet meer dan 15 mm Dyn. |
Bollen Dyn. |
met een breedte van niet meer dan 15 mm Snel. |
Bollen Snel. |
||||||||||
GFK |
d | nIMAX2) | namax3) | C | C | C0 | C0 | D | L | r | |||
| [mm] | [Nm] | [min.-1] | [min.-1] | [N] | [N] | [N] | [N] | [mm] | [mm] | [mm] | [kg] | ||
| 20 | 51 | 5500 | 4000 | 5904 | 5600 | 4400 | 2900 | 2750 | 37 | 23 | 0.5 | 0.09 | |
| 25 | 65 | 5300 | 3800 | 5905 | 6300 | 5300 | 3450 | 3350 | 42 | 23 | 0.5 | 0.11 | |
| 30 | 95 | 5000 | 3500 | 5906 | 7700 | 5500 | 4600 | 3650 | 47 | 23 | 0.5 | 0.13 | |
| 35 | 204 | 4600 | 3200 | 5907 | 8200 | 8500 | 5200 | 5700 | 55 | 27 | 1 | 0.2 | |
| 40 | 315 | 4200 | 3000 | 5908 | 8650 | 9300 | 5750 | 6700 | 62 | 30 | 1 | 0.3 | |
| 45 | 370 | 3800 | 2500 | 5909 | 9200 | 9700 | 6350 | 7300 | 68 | 30 | 1 | 0.34 | |
| 50 | 460 | 3400 | 2200 | 5910 | 9650 | 10000 | 6950 | 7800 | 72 | 30 | 1 | 0.36 | |
De Commissie
1) Tmax = 2 × TKN
Zie Selectie pagina's 10 tot en met 13
2) Interne rassen overschrijdingen
3) Buitenaardse rassen overschrijdingen
Zie de installatie- en onderhoudsinstructies op bladzijde 16 tot en met 19.
Montage en koppeling vanGFK-overlopende koppelinglagers
Foto's vanGFK-overlopende koppelinglagers
