DC5476A 16MM Overschrijdend Één de Koppeling van Maniersprag Corrosiebestendig Dragen

Basisinformatie
Plaats van herkomst: China
Merknaam: SUMA
Certificering: ISO SGS
Modelnummer: Dc5476a-n
Min. bestelaantal: 1
Prijs: USD5-USD7 PER PIECE
Verpakking Details: Kartondoos
Levertijd: 3-5 dagen
Betalingscondities: L/C, D/A, D/P, T/T, Western Union, Paypal
Levering vermogen: 1000pcs per maand
Productnaam: Één Koppeling die van Maniersprag dc5476a-n dragen Materiaal: Gcr15 Dragend Staal
Torsiecapaciteit: 525Nm Omwentelingssnelheid: 3500RPM
Eenheidsgewicht: 0.11KG Garantie: 1 jaar
Grootte: 54.765*71.425*16mm OEM: Keur goed
Hoog licht:

Het overschrijden van Één Lager van de Manierkoppeling

,

16MM Één Lager van de Manierkoppeling

,

DC5476A één manier die sprag draagt

DC5476A 16MM Dikte Één het Type dat van Maniersprag Koppelingslagers overschrijdt



Korte Inleiding van de Koppelingslager van gelijkstroom Sprag



Het type gelijkstroom is een spragtype freewheelt kooi zonder binnen of buitenrassen. Het moet in een ontwerp worden geïnstalleerd dat races, lagersteun voor het as en radiale ladingen, smering en verzegelen verstrekt. Het gelijkstroom-type versie-n keurt allerlei die smeermiddelen goed momenteel in equipement van de machtstransmissie worden gebruikt.


De oppervlaktehardheid van het gebeëindigde deel zou HRC 60 tot 62, voor een diepte van 0,6 mm-minimum moeten zijn.

Kernhardheid om HRC35 te zijn aan 45.



Afmetingen en Capaciteiten van de Koppelingslager van gelijkstroom Sprag




Grootte







TKN1)

Het overschrijden van snelheden

Spragruimte





Nr.

van klemmen



Nr.

van sprags

Gewicht
nimax2) namax3) Øa+0.008
-0,005
Øc± 0,013 emin Ødmin Øbmax
[NM] [min-1] [min -1] [mm] [mm] [mm] [mm] [mm] [mm]     [kg]
Dc2222g-n 63 8600 4300 22,225 38,885 8.33±0.075 10 50 15 12 0,03
Dc2776-n 119 6900 3400 27,762 44,422 8.33±0.075 13.5 58 18 14 0,055
Dc3034-n 124 6300 3100 30.34 47 8.33±0.075 13.5 62 20 14 0,06
DC3175 (3C) - N 159 6000 3000 31.75 48.41 8.33±0.075 13.5 63 21 3 16 0,06
Dc3809a-n 275 5000 2500 38,092 54,752 8.33±0.075 16 71 25 18 0,085
DC4127 (3C) - N 224 4600 2300 41,275 57,935 8.33±0.075 13.5 75 27 3 18 0,09
Dc4445a-n 363 4300 2100 44.45 61.11 8.33±0.1 16 79 29 20 0,095
DC4972 (4C) - N 306 3800 1900 49,721 66,381 8.33±0.1 13.5 86 33 4 22 0,1
Dc5476a-n 525 3500 1700 54,765 71,425 8.33±0.1 16 92 36 24 0,11
DC5476A (4C) - N 525 3500 1700 54,765 71,425 8.33±0.1 16 92 36 4 24 0,13
DC5476B (4C) - N 769 3500 1700 54,765 71,425 8.33±0.1 21 92 36 4 24 0,18
DC5476C (4C) - N 990 3500 1700 54,765 71,425 8.33±0.1 25.4 92 36 4 24 0,2
Dc5776a-n 604 3300 1600 57.76 74.42 8.33±0.1 16 98 38 26 0,11
Dc6334b-n 806 3000 1500 63.34 80 8.33±0.1 21 104 42 26 0,175
DC7221 (5C) - N 675 2600 1300 72,217 88,877 8.33±0.1 13.5 115 48 5 30 0,14
Dc7221b-n 1279 2600 1300 72,217 88,877 8.33±0.1 21 115 48 30 0,185
DC7221B (5C) - N 1279 2600 1300 72,217 88,877 8.33±0.1 21 115 48 5 30 0,21
DC7969C (5C) - N 2038 2400 1200 79,698 96,358 8.33±0.1 25.4 124 53 5 34 0,28
Dc8334c-n 2055 2300 1100 83.34 100,000 8.33±0.1 25.4 132 55 34 0,27
Dc8729a-n 1250 2200 1100 87.29 103.96 8.33±0.1 16 134 58 34 0,165
DC10323A (5C) *-N 1612 1800 900 103,231 ** 119,891 8.33±0.1 16 155 68 5 40 0,205
DC12334C*-N 4800 1500 750 123,340 ** 140,000 8.33±0.1 25.4 184 80 50 0,4
DC12388C (11C) 4875 1500 750 123,881 142.88 9.50±0.1 25.4 186 80 11 44 0,4

NOTA'S
1) MAXIMUM T = 2 × T KN
“ Verwijs naar Selectiepagina 12 tot 19
2) Binnenrasoverschrijdingen
3) Buitenrasoverschrijdingen
*) De binnenkooi centreerflens is op het tegengestelde
kant
**) Uitbreiding van tolerantie aan toelaatbare ± 0.013



Opzettend Voorbeeld

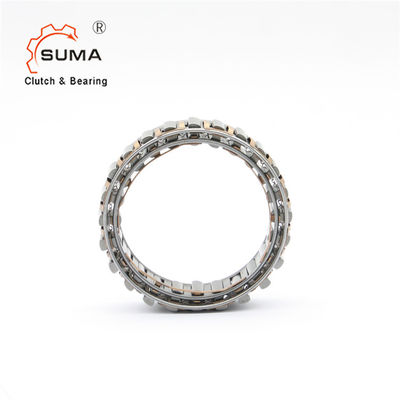

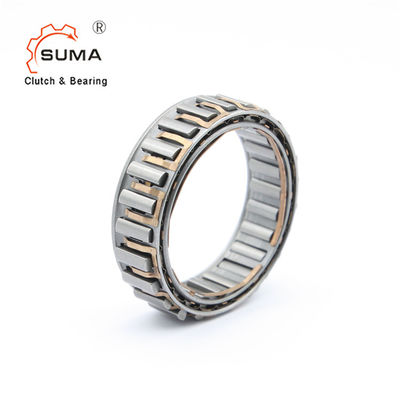

Beelden van de Koppelingslager van gelijkstroom Sprag


 DC5476A 16MM 	Overschrijdend Één de Koppeling van Maniersprag Corrosiebestendig Dragen 2

DC5476A 16MM 	Overschrijdend Één de Koppeling van Maniersprag Corrosiebestendig Dragen 3

DC5476A 16MM 	Overschrijdend Één de Koppeling van Maniersprag Corrosiebestendig Dragen 4

DC5476A 16MM 	Overschrijdend Één de Koppeling van Maniersprag Corrosiebestendig Dragen 5

FAQ





Q: Hoe pakt u de goederen in?

Q: Kan ik de steekproeven van u krijgen?

A: Het wordt hoogst aangemoedigd om om de steekproeven voor kwaliteitscontrole te vragen.

Q: Kunt u om de goederen op tijd te leveren beloven?
