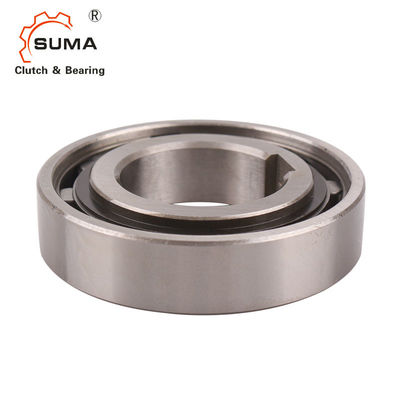

Freewheel ALS NSS-TSS GCr15 Sprag Koppeling Één Manierlager

Basisinformatie
Plaats van herkomst: China
Merknaam: SUMA
Certificering: ISO SGS
Modelnummer: AS25 NSS25 TSS25
Min. bestelaantal: 1
Prijs: USD7-USD12 PER PIECE
Verpakking Details: KARTONdoos
Levertijd: 5-7 dagen
Betalingscondities: L/C, D/A, D/P, T/T, Western Union, Paypal
Levering vermogen: 1000pcs per maand
Productnaam: Één Manierkoppeling die AS25 NSS25 TSS25 draagt Materiaal: Gcr15 Dragend Staal
Torsiecapaciteit: 56Nm Omwentelingssnelheid: 2900rpm
Garantie: 1 jaar Grootte: 25*52*15mm
Eenheidsgewicht: 0.14KG Oem: Keur goed
Hoog licht:

NSS-Koppeling Één Manierlager

,

Spragkoppeling Één Manierlager

,

Het Type van GCr15sprag Koppeling

Freewheel ALS NSS-TSS GCr15 Sprag Koppeling Één Manierlager

Eigenschap

Het type ZOALS een roltype is freewheelt gesteund niet-lager. De lagers worden vereist om as en radiale ladingen te steunen. De smering en het verzegelen moeten ook door de installatie worden verstrekt. De nominale buitenafmetingen zijn hetzelfde als reeks 62… Kogellagers.
Een typische regeling moet dit type naast een reeks installeren 62 die binnen dezelfde plaatstolerantie dragen, zoals die op de volgende pagina wordt getoond. De binnenrace wordt gesloten aan de schacht (behalve 6 mm droeg).
Het buitenras heeft een positieve r6-tolerantie om een pers te geven paste in een H7-huisvesting. De buitenhuisvesting moet genoeg sterk zijn
Zich om na assemblage uit te breiden niet. Dit ontwerp kan een asverkeerde opstelling van binnen en buitenras van ± S/2 goedkeuren.

Technische Datas

Productnaam één lager van de manierkoppeling
Model AS25 NSS25
Materiaal Chrome-staal GCr15
Binnendiameter 25mm
Buitendiameter 52mm
Torsiecapaciteit 56Nm
Gewicht 0.14kg
Pakket Kartondoos/Houten doos
Betalingstermijnen TT. L/C, D/A, D/P, Western Union
levertijd 10-15 dagen

Afmetingen en Capaciteiten



Type Grootte Torsie Het overschrijden van snelheden Afmetingen Gewicht Belemmeringstorsie
ZOALS (NSS) dH7 TKN1) nimax2) namax3) Dr6 D5 L s e F
[mm] [NM] [min-1] [min-1] [mm] [mm] [mm] [mm] [mm] [mm] [kg] [Ncm]
6 2.1 5000 7500 19 15.8 6 0,3 0,6 0,3 0,01 0,18
8 3.8 4300 6500 24 20 8 1.3 0,6 0,6 0,02 0,24
10 6.8 3500 5200 30 25.9 9 1.3 0,6 0,6 0,03 0,36
12 13 3200 4800 32 28 10 1.3 0,6 0,6 0,04 0,48
15 14 2800 4300 35 31 11 1.4 0,6 0,6 0,05 0,7
20 40 2200 3300 487 40 14 2.4 0,8 0,8 0,12 1.4
25 56 1900 2900 52 45.9 15 2.4 0,8 0,8 0,14 2.4
30 90 1600 2400 62 55 16 2.4 0,8 1 0,22 7.8
35 143 1300 2000 72 64 17 2.5 0,8 1 0,31 9
40 185 1200 1800 80 72 18 2.5 0,8 1 0,39 10
45 218 1000 1600 85 77 19 2.5 1.2 1 0,44 11
50 230 950 1500 90 82 20 2.5 1.2 1 0,49 13
55 308 800 1300 100 90 21 2.5 1.2 1 0,66 14
60 508 700 1100 110 100 22 2.5 1.2 1.5 0,81 26
80 1063 600 900 140 128 26 2.5 1.2 1.5 1.41 58

ALS .jpg

NOTA'S:
AS6 zonder spiebaan. ØD = -0-0,009
AS8-12 spiebaan aan DIN 6885,1.
Andere grootte aan DIN 6885,3
1) MAXIMUM T = 2 × T KN
2) Binnenrasoverschrijdingen
3) Buitenrasoverschrijdingen
De opzettende afmetingen zijn identiek aan kogellagersreeks 62

Opzettend Voorbeeld

ALS .jpg

Beelden

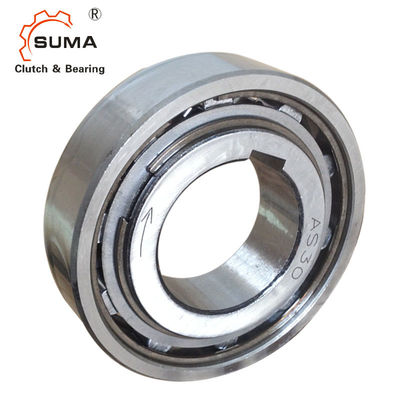

  Freewheel ALS NSS-TSS GCr15 Sprag Koppeling Één Manierlager 2

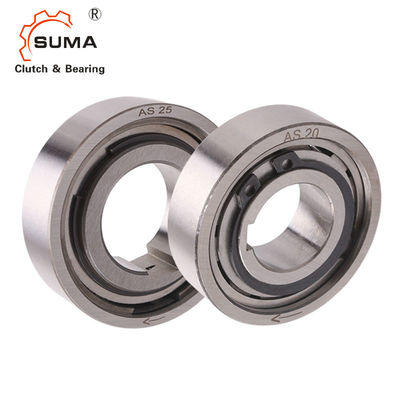

Freewheel ALS NSS-TSS GCr15 Sprag Koppeling Één Manierlager 3
