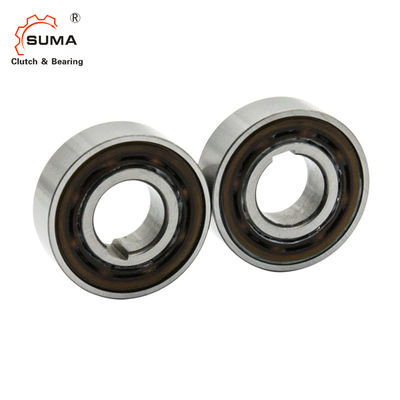

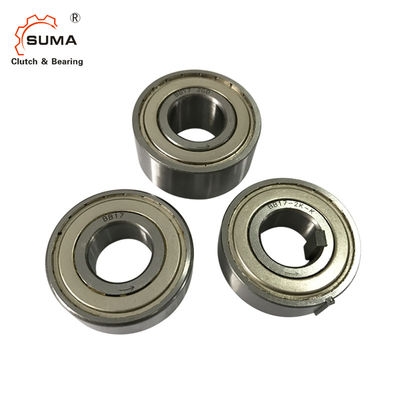

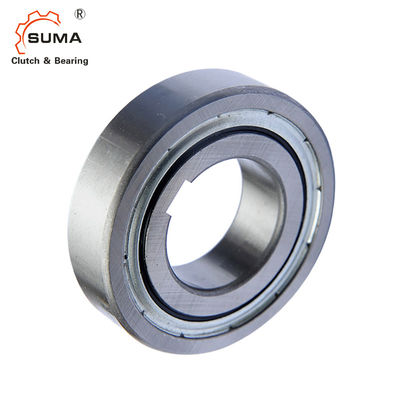

Van de de Nokkenkoppeling 1800RPM Één van BB17 bb171k-k bb172k-k de Koppeling van de Maniersprag
Eigenschap
1. De Koppeling van de de reeksnok van BB wordt ontworpen voor pers geschikte installatie.
2. BB-1k-k en de reeksen BB-2GD 1k-k hebben een spiebaan op het binnenras. De spiebanen, behalve grootte 25 zijn
vervaardigd aan DIN 6885. 3, worden bb40-1k-k en BB40-2GD 1k-k vervaardigd aan DIN 6885. 1.
3. BB-2k-k de reeks heeft een spiebaan op zowel het binnen als buitenras.
„- Die K“ betekent sleutels samen met Nokkenkoppeling worden verscheept.
4. De correcte interferentiedimensies bij de schacht en de huisvesting moeten worden gehandhaafd om maximumlager en koppelingsprestaties te verkrijgen.
5. Verwijs naar de lijst voor tolerantie van de schacht en huisvesting voor elke reeks.
Technische Datas
Afmetingen en Capaciteiten
Model | Torsie Capaciteit |
Het Max. Overschrijden | Belemmeringstorsie (N·m) | A | B | C | D | r | Gewicht (n) | |||||
Binnen Ras |
Buiten Ras |
BB BB-1k-k BB-2k-k |
BB-2GD 1k-k |
BB BB-1k-k BB-2k-k |
BB-2GD 1k-k |
BB BB-1k-k BB-2k-k |
BB-2GD 1k-k |
BB BB-1k-k BB-2k-k |
BB-2GD 1k-k |
|||||
N·m | r/min | r/min | ||||||||||||
BB15 | 29 | 3600 | 2000 | 0,01 | 0,04 | 11 | 16 | 35 | 15 | 32.6 | 32.45 | 0,6 | 50 | 70 |
BB17 | 43 | 3500 | 1900 | 0,01 | 0,05 | 12 | 17 | 40 | 17 | 36.1 | 36.45 | 0,6 | 80 | 100 |
BB20 | 61 | 3000 | 1600 | 0,014 | 0,055 | 14 | 19 | 47 | 20 | 41.7 | 42.35 | 1 | 120 | 150 |
BB25 | 78 | 2500 | 1400 | 0,017 | 0,055 | 15 | 20 | 52 | 25 | 47.1 | 47.05 | 1 | 150 | 200 |
BB30 | 140 | 2000 | 1100 | 0,03 | 0,058 | 16 | 21 | 62 | 30 | 56.6 | 55.6 | 1 | 230 | 280 |
BB35 | 173 | 1800 | 1000 | 0,034 | 0,06 | 17 | 22 | 72 | 35 | 64 | 64.6 | 1.1 | 320 | 410 |
BB40 | 260 | 1800 | 900 | 0,04 | 0,08 | 22 | 27 | 80 | 40 | 71 | 71.6 | 1.1 | 400 | 600 |
Nota:
ModelNo. gemerkt op het binnenras slechts „K wordt“ voor zowel „1K“ als „2K“. (Voorbeeld: het teken „bb25-k“ voor zowel BB25-1K als BB25-2K)
Afmetingen van Sleutels en Spiebanen
Model | b2js10 | t1 | T2 | b1js9 | t | Binnenras Sleutel b×h×length |
Buitenras Sleutel b'× h ×length |
|
Bb15-1k-k | Bb15-2gd-1k-k | 5.0 | 1.9 | 1.2 | — | — | — | — |
Bb15-2k-k | - | 2.0 | 0,6 | 5x3x11 | 2x2x11 | |||
Bb17-1k-k | Bb17-2gd-1k-k | 5.0 | 1.9 | 1.2 | — | — | — | — |
Bb17-2k-k | - | 2.0 | 1 | 5x3x12 | 2x2x12 | |||
Bb20-1k-k | BB20-2GD- 1K-K | 6.0 | 2.5 | 1.6 | — | — | — | — |
Bb20-2k-k | - | 3.0 | 1.5 | 6x4x14 | 3x3x14 | |||
Bb25-1k-k | BB25-2GD- 1K-K | 8.0 | 3.6 | 1.5 | — | — | — | — |
Bb25-2k-k | - | 6.0 | 2 | 8x5x15 | 6x4x15 | |||
Bb30-1k-k | BB30-2GD- 1K-K | 8.0 | 3.1 | 2.0 | — | — | — | — |
Bb30-2k-k | - | 6.0 | 2 | 8x5x16 | 6x4x16 | |||
Bb35-1k-k | BB35-2GD- 1K-K | 10.0 | 3.7 | 2.4 | — | — | — | — |
Bb35-2k-k | - | 8.0 | 2.5 | 10x6x17 | 8x5x17 | |||
Bb40-1k-k | BB40-2GD- 1K-K | 12.0 | 5.0 | 3.3 | — | — | — | — |
Bb40-2k-k | - | 10.0 | 3 | 12x8x22 | 10x6x22 |
Nota:
De afmeting van T2 voor bb25-1k-k, bb25-2k-k en BB25-2GD 1k-k is 0,5 mm ondiep in vergelijking met
DIN 6885. 3.
Verwerk diep de spiebaan op de schacht 0,5 mm om de standaardsleutel van DIN te gebruiken.
Alle andere modellen zijn dimensioneel verwisselbaar met concurrenten.

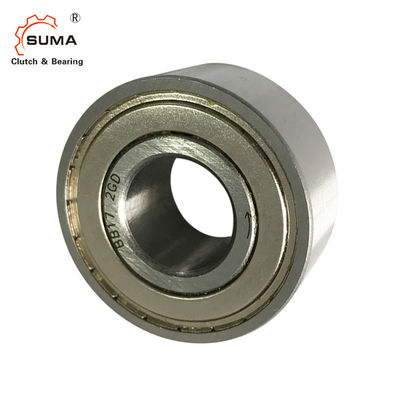

6. BB, BB-1K en BB-2K de Koppelingen, dragen gesteund en geleverd met vet hebben de bescherming van de stofverbinding
tegen deeltjes van 0.25mm en over, terwijl BB-2GD en BB-2gd-1K de koppelingen, 5mm breder dan de standaardreeks van BB, speciale lippenverbindingen voor doeltreffende bescherming tegen om het even welk stof hebben.
7. De pijl op het binnenras toont de richting van het binnenras in dienst nemen.
8. Om de koppeling te installeren, gebruik een pershulpmiddel van de aangewezen diameter om zelfs druk over het volledige gezicht van het binnen en buitenras toe te passen.
9. Hamer of pas andere schok niet op de koppeling toe.
10. Zorg ervoor de huisvesting genoeg sterkte heeft die de druk te weerstaan voor de installatie van de persmontage van de Koppeling wordt vereist.
11. Werkende temperatuurwaaier: – 30°C aan +100°C (raadpleeg ons voor de temperatuur die dit gamma overschrijdt).
Smering
1. Aangezien het vet reeds vóór levering wordt toegepast, is er geen behoefte om vet v3o3or gebruik toe te passen.
2. Als de koppeling met een oliesmeermiddel wordt gebruikt, zou de oliesmering binnen de eenheid altijd moeten worden toegepast.
3. Gebruik vetten of geen smeermiddelen met EP-additieven.
