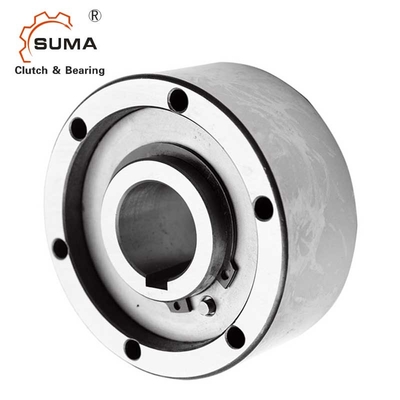

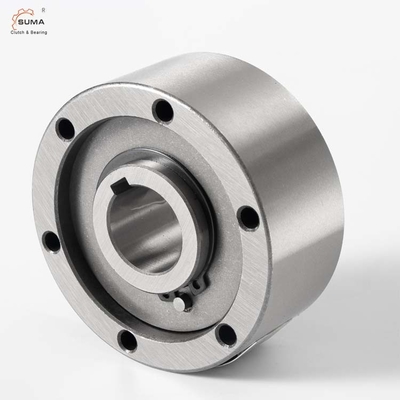

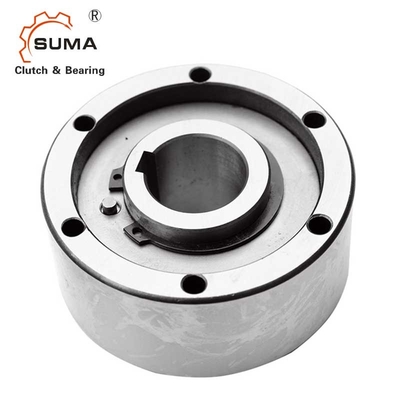

Dual Keyway Groove One Way Clutch Bearing
Eenrichtingslagers kunnen in de ene richting draaien, terwijl in de andere richting op een gelaagd lager.en de rollende stoel (gat) zodanig vormen dat hij slechts in één richting kan scrollen, terwijl in de andere richting grote weerstand zal hebben.
Eenrichtingslagers worden veel gebruikt in drukkerijen, verpakkingsmachines, voedselmachines, tweesnelheidsratkasten, elektrische rollers, trainingsapparatuur, de automobielindustrie, vissersrol,Huishoudelijke apparaten; valuta detector, enz.
kenmerken van eenzijdig koppelingsballager:
1. Hoog draagvermogen
2Voldoende opslagruimte voor vet
3. Hoge snelheidsbeperking
4Lang leven.
Technische gegevens
Vervaardiging | |
Naam van het product | AA-motorlagers |
Model | AA20 |
Materiaal | GCr15 |
Inwendige diameter | 20 mm |
Buitendeurs | 68 mm |
Dikte | 34 mm |
Capaciteit van het koppel | 146 Nm |
Draagmoment | 8.4Ncm |
Innerlijke overloopsnelheid | 2000 r/min |
Buitensport overschrijdingssnelheid | 3600 r/min |
Gewicht | 00,7 kg |
Structuur | Type rol |
Toepassing | Textielmachines, ventilatoren, ventilatoren, drukmachines |
Pakket | Kartonnen doos, houten doos of op maat |
Betalingsvoorwaarden | TT. L/C, D/A, D/P, Western Union, Paypal |
Leveringstermijn | 2-4 dagen voor het monster, 7 dagen voor grote bestelling |
Afmetingen en capaciteit
Grootte | TK1 | Overschrijdende snelheden | Gewicht |
Trek koppel |
||||||||||
dH7 | Nimax2) | Namax3) | Dh7 | D5 | D6 | D3 | Z. | O | L | f | s | (kg) | TR | |
(mm) | (Nm) | (min-1) | (min-1) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (Ncm) | |
12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5.5 | 20 | 0.5 | 4.5 | 0.21 | 0.7 |
15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5.5 | 30 | 0.8 | 4.5 | 0.44 | 3.5 |
20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5.5 | 34 | 0.8 | 5.5 | 0.7 | 8.4 |
25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5.5 | 37 | 1 | 6.5 | 1.3 | 14 |
30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6.6 | 44 | 1 | 6.5 | 2 | 23 |
35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6.6 | 48 | 1 | 6.5 | 2.6 | 60 |
40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1.5 | 7.6 | 3.9 | 72 |
45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1.5 | 7.6 | 4 | 140 |
50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1.5 | 7.6 | 6 | 180 |
55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7.6 | 7.2 | 190 |
60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7.6 | 9.2 | 240 |
70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2.5 | 7.6 | 11.8 | 320 |
De Commissie
1) T max = 2 × T KN
2) Interne rassen overschrijdingen
3) Buitenaardse rassen overschrijdingen
Sleutelweg naar DIN 6885.1
Montage en koppeling
