Één Lager van de Manierkoppeling
>
|
| Plaats van herkomst | CHINA |
| Merknaam | SUMA |
| Certificering | ISO SGS |
| Modelnummer | AA60 GC-D60170 |

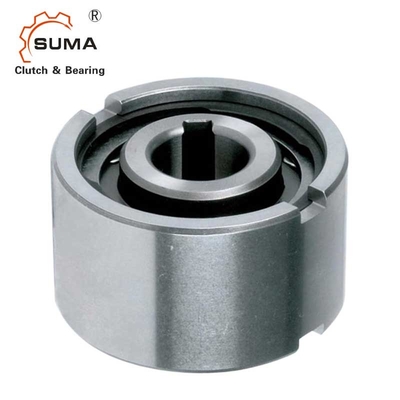

Eenrichtingskoppeling Lager Industriële koppeling Zware belasting Contactloze terugloopblokkering
Functies
1. De nokkenkoppeling van de AA-serie is ontworpen voor perspassing.
2. AA-series hebben een spiebaan op de binnenring.Spiebanen, behalve maat 25, zijn vervaardigd volgens DIN 6885. 3
3. AA-serie heeft een spiebaan op zowel de binnen- als de buitenring."-K" betekent sleutels die samen met Cam Clutch worden geleverd.
4. Voor maximale lager- en koppelingsprestaties moeten de juiste afmetingen van de aangrijping op de as en de behuizing worden aangehouden.
5. Raadpleeg de tabel voor tolerantie van de as en behuizing voor elke serie.
6. De pijl op de binnenring geeft de richting aan van het inschakelen van de binnenring.
7. Gebruik voor het monteren van de koppeling een persgereedschap met de juiste diameter om gelijkmatige druk uit te oefenen over het gehele oppervlak van de binnen- en buitenring.
8. Sla niet op de koppeling en geef er geen andere schokken op.
9. Zorg ervoor dat de behuizing voldoende sterk is om de druk te weerstaan die nodig is voor de persfittinginstallatie van de koppeling.
10. Bedrijfstemperatuurbereik: -30°C tot +100°C (raadpleeg ons voor de temperatuur die dit bereik overschrijdt).
Technische gegevens
| SPECIFICATIE | |
| Model | AA60 / GC-D60170 |
| Materiaal | GCr15 |
| Binnenste diameter | 60mm |
| Buitenste diameter | 170mm |
| Dikte | 78mm |
| Koppel capaciteit | 3500Nm |
| Sleep koppel | 240Ncm |
| Innerlijke race te hoge snelheid | 800r/min |
| Snelheid buitenrace overschreden | 1100r/min |
| Gewicht | 0,7 kg |
| Structuur | Rol type |
| Sollicitatie | Textielmachine, ventilatoren, ventilatoren, drukmachine |
| Pakket | Kartonnen doos, houten kist of aangepast |
| Betaalvoorwaarden | TT.L/C, D/A, D/P, Western Union, Paypal |
| Tijd om te bezorgen | 2-4 dagen voor het monster, 7 dagen voor grote bestelling |
Afmetingen en capaciteiten
| Maat | TK1 | Overschrijding van snelheden | Gewicht |
Sleuren koppel |
||||||||||
| dH7 | Nimax2) | Namax3) | Dh7 | D5 | D6 | D3 | Z | O | L | f | s | (kg) | TR | |
| (mm) | (NM) | (min-1) | (min-1) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (Ncm) | |
| 12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5.5 | 20 | 0,5 | 4.5 | 0,21 | 0,7 |
| 15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5.5 | 30 | 0,8 | 4.5 | 0,44 | 3.5 |
| 20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5.5 | 34 | 0,8 | 5.5 | 0,7 | 8.4 |
| 25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5.5 | 37 | 1 | 6.5 | 1.3 | 14 |
| 30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6.6 | 44 | 1 | 6.5 | 2 | 23 |
| 35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6.6 | 48 | 1 | 6.5 | 2.6 | 60 |
| 40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1.5 | 7.6 | 3.9 | 72 |
| 45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1.5 | 7.6 | 4 | 140 |
| 50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1.5 | 7.6 | 6 | 180 |
| 55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7.6 | 7.2 | 190 |
| 60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7.6 | 9.2 | 240 |
| 70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2.5 | 7.6 | 11.8 | 320 |
OPMERKINGEN
1) Tmax = 2 &maal;TKN
2) Binnenrace overschrijdingen
3) Overschrijdingen van de buitenring
Spiebaan volgens DIN 6885.1
Montage en koppeling
Afbeeldingen
Q:Hoe pak je de goederen in?
Q:Kan ik de monsters van u krijgen?
A: Het wordt sterk aangemoedigd om de monsters te vragen voor kwaliteitscontrole.
