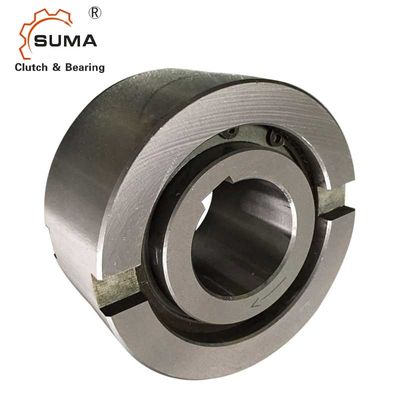

17Nm NFS30 TFS30 One Way Support Backstop Clutch Bearing Accepteer OEM
  • 17Nm NFS30 TFS30 One Way Support Backstop Clutch Bearing Accepteer OEM
17Nm NFS30 TFS30 One Way Support Backstop Clutch Bearing Accepteer OEM

17Nm NFS30 TFS30 One Way Support Backstop Clutch Bearing Accepteer OEM

Plaats van herkomst CHINA
Merknaam SUMA
Certificering ISO SGS
Modelnummer AE12
Productdetails
productnaam:
Freewheel Koppeling AE12
Materiaal:
GCr15 lagerstaal
Torsiecapaciteit:
17Nm
Rotatiesnelheid:
3100rpm
Gewichtseenheid:
0.11Kg
Garantie:
1 jaar
Maat:
12*37*20MM
OEM:
Aanvaarden
Hoog licht:

NFS30 Backstop-koppelingslager

,

TFS30 Backstop-koppelingslager

,

OEM eenrichtingssteunlager

Betaling & het Verschepen Termijnen
Min. bestelaantal
5
Prijs
USD12-USD15 PER PIECE
Verpakking Details
Kartonnen doos
Levertijd
10-15 dagen
Betalingscondities
L/C, D/A, D/P, T/T, Western Union, Paypal
Levering vermogen
1000 stuks per maand
Productomschrijving

Eenrichtingssteun Backstop-koppelingslager NFS30 TFS30-koppelingslager



Functies

  • Type ASNU is een niet-gelagerde vrijloop van het roltype.Lagers zijn vereist om axiale en radiale belastingen te ondersteunen.Ook smering en afdichting moeten door de installatie worden verzorgd.Nominale buitendiameter is gelijk aan serie 63...Kogellager.
  • Een typische opstelling is om dit type naast een lager te installeren binnen dezelfde locatietoleranties, waarbij de binnenring op de as wordt vastgezet.
  • De buitenste ring heeft een positieve n6-tolerantie, om een ​​perspassing te geven in een H7-behuizing.Extra zijdelingse inkepingen in de buitenste loopring zorgen voor een positieve koppeloverdracht.
  • Als de behuizing de K6-tolerantie heeft, is het gebruik van de inkepingen niet nodig, maar de behuizing moet sterk genoeg zijn om na montage niet uit te zetten.



Technische gegevens

17Nm NFS30 TFS30 One Way Support Backstop Clutch Bearing Accepteer OEM 0

Item AE12
Materiaal GCr15
Boring dia. 12mm
Buitendiameter. 37mm
Breedte (B) 20mm
Koppel capaciteit 17 Nm
Overschrijding beperkende snelheid (inner race) 3100 omw/min
Overschrijding beperkende snelheid (buitenste race) 6000 omw/min
Gewicht 0,11 kg
Pakket Kartonnen doos of als uw eisen

Afmetingen en capaciteiten





Type Maat   Overschrijding van snelheden   Gewicht Sleep koppel











AE



dH7

(mm)

TKN1

(NM)

Nimax2)

(min-1)

Namax3)

(min-1)

Dh6

(mm)

D5

(mm)

D6

(mm)

L

(mm)

s

(mm)

f

(mm)

e

(mm)

b

(mm)

t

(mm)



(kg)

TR



(Ncm)
12 17 3100 6000 37 28 20 20 4.5 0,5 0,8 6 3 0.11 0,7
15 55 2300 5400 47 37 26 30 4.5 0,8 1.2 7 3.5 0.30 3.5
20 146 2000 3600 62 50 35 34 5.5 0,8 1.2 8 3.5 0,55 8.4
25 285 1700 2600 80 68 45 37 6.5 1 1.8 9 4 0,98 14
30 500 1500 2100 90 75 50 44 6.2 1 1.8 12 5 1.50 23
35 720 1300 1950 100 80 55 48 3.8 1 1.8 13 6 2.00 60
40 1030 1200 1700 110 90 60 56 3.8 1.5 1.8 15 7 2.80 72
45 1125 1050 1600 120 95 65 56 3.8 1.5 2.6 16 7 15.30 uur 140
50 2150 950 1300 130 110 75 63 5.8 1.5 2.6 17 8 4.20 180
55 2675 850 1200 140 115 82 67 3.8 2 2.6 18 9 5.20 190
60 3500 800 1100 150 125 90 78 7.6 2 2.6 18 9 6.80 240
70 5813 650 900 170 140 100 95 7.6 2.5 2.6 20 9 10.5 320



Montage en koppeling

17Nm NFS30 TFS30 One Way Support Backstop Clutch Bearing Accepteer OEM 1

Afbeeldingen

17Nm NFS30 TFS30 One Way Support Backstop Clutch Bearing Accepteer OEM 2

17Nm NFS30 TFS30 One Way Support Backstop Clutch Bearing Accepteer OEM 317Nm NFS30 TFS30 One Way Support Backstop Clutch Bearing Accepteer OEM 4



Markeringen:

Spragkoppeling Één Manierlager,

Sprag Één Lager van de Manierkoppeling,

Freewheel Één Koppeling van Maniersprag
