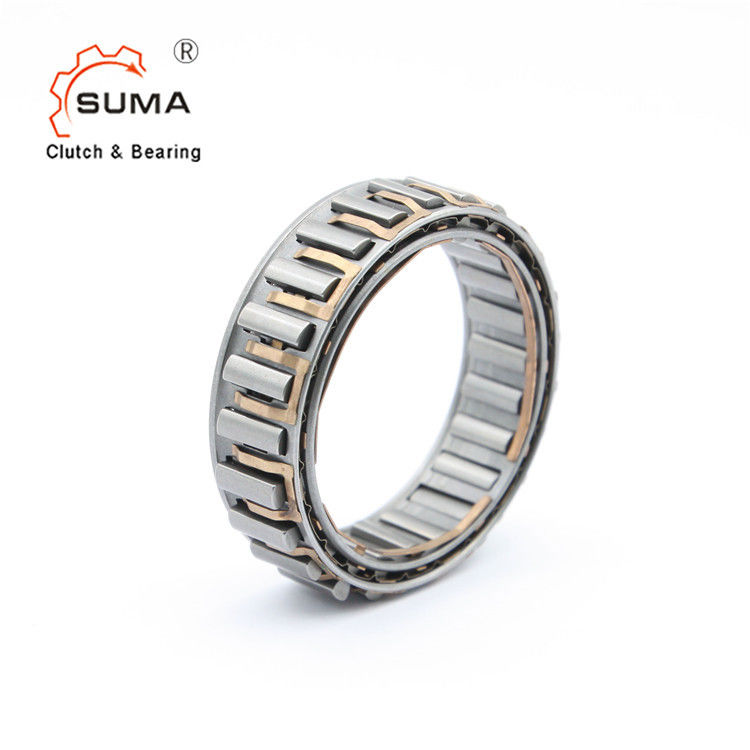

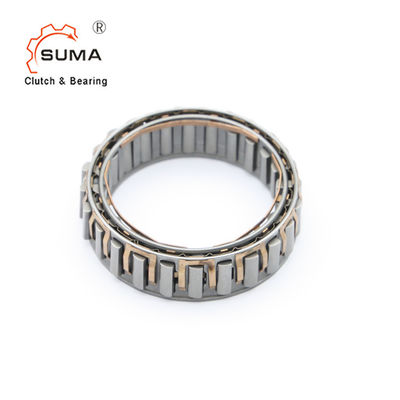

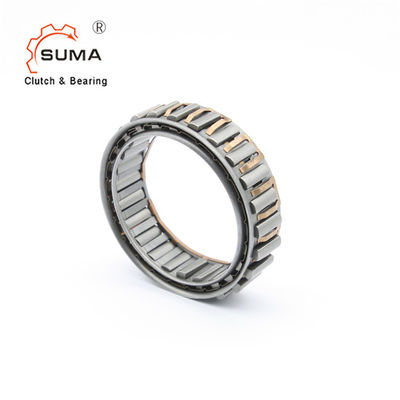

DC2222G één freewheelen de Manierlagers Sprag Koppeling ondersteunen
Korte Inleiding
Het type gelijkstroom is een spragtype freewheelt kooi zonder binnen of buitenrassen.
Het gelijkstroom-type versie-n keurt allerlei die smeermiddelen goed momenteel in equipement van de machtstransmissie worden gebruikt.
Alternatief, kunnen de races worden gemaakt voor het geval dat de schachten van gehard staal, of huisvesting, aan de hieronder specificatie.
De oppervlaktehardheid van het gebeëindigde deel zou HRC 60 tot 62, voor een diepte van 0,6 mm-minimum moeten zijn.
Kernhardheid om HRC35 te zijn aan 45. Oppervlakteruwheid om 22CLA niet te overschrijden.
Maximumversmalling tussen rassen: 0.007 mm voor 25 mm-breedte.
Afmetingen en Capaciteiten
Grootte
|
TKN1) |
Het overschrijden van snelheden |
Spragruimte
|
Nr. van klemmen
|
Nr. van sprags |
Gewicht | ||||||
nimax2) | namax3) | Øa+0.008 -0,005 |
Øc± 0,013 | emin | Ødmin | Øbmax | ||||||
[NM] | [min-1] | [min -1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | |||
Dc2222g-n | 63 | 8600 | 4300 | 22,225 | 38,885 | 8.33±0.075 | 10 | 50 | 15 | – | 12 | 0,03 |
Dc2776-n | 119 | 6900 | 3400 | 27,762 | 44,422 | 8.33±0.075 | 13.5 | 58 | 18 | – | 14 | 0,055 |
Dc3034-n | 124 | 6300 | 3100 | 30.34 | 47 | 8.33±0.075 | 13.5 | 62 | 20 | – | 14 | 0,06 |
DC3175 (3C) - N | 159 | 6000 | 3000 | 31.75 | 48.41 | 8.33±0.075 | 13.5 | 63 | 21 | 3 | 16 | 0,06 |
Dc3809a-n | 275 | 5000 | 2500 | 38,092 | 54,752 | 8.33±0.075 | 16 | 71 | 25 | – | 18 | 0,085 |
DC4127 (3C) - N | 224 | 4600 | 2300 | 41,275 | 57,935 | 8.33±0.075 | 13.5 | 75 | 27 | 3 | 18 | 0,09 |
Dc4445a-n | 363 | 4300 | 2100 | 44.45 | 61.11 | 8.33±0.1 | 16 | 79 | 29 | – | 20 | 0,095 |
DC4972 (4C) - N | 306 | 3800 | 1900 | 49,721 | 66,381 | 8.33±0.1 | 13.5 | 86 | 33 | 4 | 22 | 0,1 |
Dc5476a-n | 525 | 3500 | 1700 | 54,765 | 71,425 | 8.33±0.1 | 16 | 92 | 36 | – | 24 | 0,11 |
DC5476A (4C) - N | 525 | 3500 | 1700 | 54,765 | 71,425 | 8.33±0.1 | 16 | 92 | 36 | 4 | 24 | 0,13 |
DC5476B (4C) - N | 769 | 3500 | 1700 | 54,765 | 71,425 | 8.33±0.1 | 21 | 92 | 36 | 4 | 24 | 0,18 |
DC5476C (4C) - N | 990 | 3500 | 1700 | 54,765 | 71,425 | 8.33±0.1 | 25.4 | 92 | 36 | 4 | 24 | 0,2 |
Dc5776a-n | 604 | 3300 | 1600 | 57.76 | 74.42 | 8.33±0.1 | 16 | 98 | 38 | – | 26 | 0,11 |
Dc6334b-n | 806 | 3000 | 1500 | 63.34 | 80 | 8.33±0.1 | 21 | 104 | 42 | – | 26 | 0,175 |
DC7221 (5C) - N | 675 | 2600 | 1300 | 72,217 | 88,877 | 8.33±0.1 | 13.5 | 115 | 48 | 5 | 30 | 0,14 |
Dc7221b-n | 1279 | 2600 | 1300 | 72,217 | 88,877 | 8.33±0.1 | 21 | 115 | 48 | – | 30 | 0,185 |
DC7221B (5C) - N | 1279 | 2600 | 1300 | 72,217 | 88,877 | 8.33±0.1 | 21 | 115 | 48 | 5 | 30 | 0,21 |
DC7969C (5C) - N | 2038 | 2400 | 1200 | 79,698 | 96,358 | 8.33±0.1 | 25.4 | 124 | 53 | 5 | 34 | 0,28 |
Dc8334c-n | 2055 | 2300 | 1100 | 83.34 | 100,000 | 8.33±0.1 | 25.4 | 132 | 55 | – | 34 | 0,27 |
Dc8729a-n | 1250 | 2200 | 1100 | 87.29 | 103.96 | 8.33±0.1 | 16 | 134 | 58 | – | 34 | 0,165 |
DC10323A (5C) *-N | 1612 | 1800 | 900 | 103,231 ** | 119,891 | 8.33±0.1 | 16 | 155 | 68 | 5 | 40 | 0,205 |
DC12334C*-N | 4800 | 1500 | 750 | 123,340 ** | 140,000 | 8.33±0.1 | 25.4 | 184 | 80 | – | 50 | 0,4 |
DC12388C (11C) | 4875 | 1500 | 750 | 123,881 | 142.88 | 9.50±0.1 | 25.4 | 186 | 80 | 11 | 44 | 0,4 |
NOTA'S
1) MAXIMUM T = 2 × T KN
“ Verwijs naar Selectiepagina 12 tot 19
2) Binnenrasoverschrijdingen
3) Buitenrasoverschrijdingen
*) De binnenkooi centreerflens is op het tegengestelde
kant
**) Uitbreiding van tolerantie aan toelaatbare ± 0.013
Opzettend Voorbeeld
