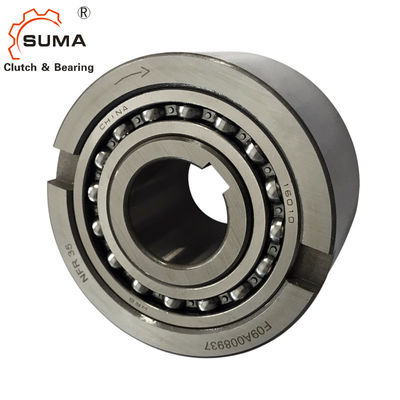

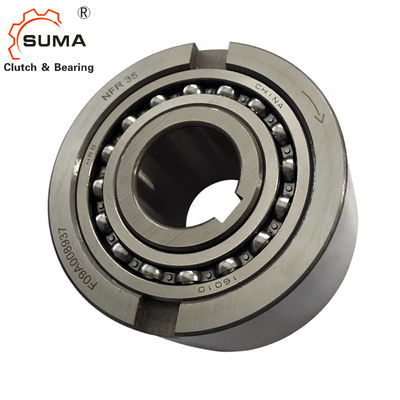

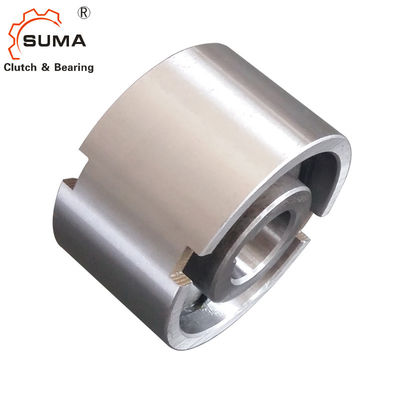

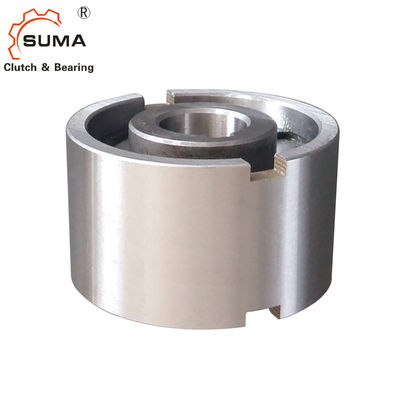

De Koppeling van de de Manierrol van NFR30 3200 t/min Één met Kogellagers
Eigenschappen
Het type NFR is een lager gesteund roltype freewheelwithout om het even welke het verzegelen. De smering en het verzegelen moeten zijn
verstrekt door de installatie. De standaardsmering is olie. De grootte 8 tot 20 eenheden gebruikt staal op de steun van het staallager
van het binnenras. Boven grootte 25, twee 160. de reekskogellagers worden gebruikt, gevend een hogere overschrijdende snelheid
capaciteit. Een typische regeling wordt op de keerzijde getoond.
De binnenrace wordt gesloten aan de schacht. Het buitenras heeft een positieve n6-tolerantie om een pers te geven paste in een huisvesting aan H7.Additional de zijinkepingen positieve torsietransmissie voorzien. De huisvesting moet aan genoeg sterk zijn niet
breid me na assemblage uit.
Afmetingen en Capaciteiten
Type | Grootte | Het overschrijden van snelheden | Gewicht | |||||||||||
NFR (Anr-ANG) |
dH7 (mm) |
TKN1 (NM) |
Nimax2) (min-1) |
Namax3) (min-1) |
Dn6 (mm) |
D2 (mm) |
D4 (mm) |
L (mm) |
I (mm) |
t (mm) |
bH11 (mm) |
r (mm) |
r1 (mm) |
(kg) |
8 | 20 | 1000 | 1000 | 37 | 20 | 30 | 20 | 3 | 6 | 1 | 1.5 | 0,1 | ||
12 | 20 | 1000 | 1000 | 37 | 20 | 30 | 20 | 3 | 6 | 1 | 1.5 | 0,1 | ||
15 | 78 | 850 | 850 | 47 | 26 | 37 | 30 | 3.5 | 7 | 1.5 | 1.5 | 0,3 | ||
20 | 188 | 650 | 650 | 62 | 37 | 52 | 36 | 3.5 | 8 | 2 | 2 | 0,6 | ||
25 | 250 | 2100 | 3600 | 80 | 40 | 68 | 40 | 0,2 | 4 | 9 | 2.5 | 2 | 1.2 | |
30 | 500 | 1700 | 3200 | 90 | 45 | 75 | 48 | 0,2 | 5 | 12 | 2..5 | 2 | 1.8 | |
35 | 663 | 1550 | 3000 | 100 | 50 | 80 | 53 | 1.2 | 6 | 13 | 2.5 | 2.5 | 2.4 | |
40 | 1100 | 1150 | 2600 | 110 | 55 | 90 | 63 | 2.2 | 7 | 15 | 3 | 2.5 | 3.3 | |
45 | 1500 | 1000 | 2400 | 120 | 60 | 95 | 63 | 2.2 | 7 | 16 | 3 | 2.5 | 4.0 | |
50 | 2375 | 800 | 2150 | 130 | 70 | 110 | 80 | 2.7 | 8.5 | 17 | 3.5 | 3 | 5.7 | |
55 | 2550 | 750 | 2000 | 140 | 75 | 115 | 80 | 4.2 | 9 | 18 | 3.5 | 3 | 6.5 | |
60 | 4250 | 650 | 1900 | 150 | 80 | 125 | 95 | 3.2 | 9 | 18 | 3.5 | 3.5 | 8.9 | |
70 | 5875 | 550 | 1750 | 170 | 90 | 140 | 110 | 1.1 | 9 | 20 | 3.5 | 3.5 | 13.5 | |
80 | 10000 | 500 | 1600 | 190 | 105 | 160 | 125 | 0 | 9 | 20 | 4 | 3.5 | 19.0 | |
90 | 17250 | 450 | 1450 | 215 | 120 | 180 | 140 | 0,6 | 11.5 | 24 | 4 | 4 | 27.2 | |
100 | 79625 | 350 | 1250 | 260 | 140 | 210 | 150 | 2.6 | 14.5 | 28 | 4 | 4 | 44.5 | |
130 | 34750 | 250 | 1000 | 300 | 160 | 240 | 180 | 2 | 17.5 | 32 | 5 | 5 | 68.0 |
Het opzetten en het Koppelen
