| Plaats van herkomst | China |
| Merknaam | SUMA |
| Certificering | ISO SGS |
| Modelnummer | GF40 |
GF40 1115 NM-Transportband Één het Lager van de Manierrol
Eigenschappen
De GF-Reeks freewheelt is het zelf centreren. Van grootte 8 aan grootte 20, is het centreren staal op staal, terwijl van grootte 25 tot 130, het centreren door 2 160 reekslagers wordt verzekerd.
De torsie wordt foreces overgebracht van de schacht aan het binnenras door middel van een spiebaan en van het buitenras aan de zetel door middel van voortrekkers.
Schachttolearances moeten of h6 of j6 zijn, het zetten moeten tolearances H7 of G7 zijn.
Als geen voortrekkers worden gebruikt, wordt plaatsingstolearance K6.
Alvorens wordt gezet op de dienst, moet met geschikte smeermiddelen worden gesmeerd freewheelt. De oliesmering is essentieel wanneer een hoog aantal omwentelingen in neutraal wordt bereikt.
Afmetingen en Capaciteiten
| Type | dH7 | Dn6 | L | s | D1 | D2 | B | t | Gewicht | Binnenring | Buitenring | TKN | Belemmeringstorsie |
| freewheelt | freewheelt | ||||||||||||
| mm | mm | mm | mm | mm | mm | mm | mm | Kg | overschrijdingen min-1 | overschrijdingen min-1 | NM | Ncm | |
| GF 8 | 8 | 37 | 20 | 1 | 20 | 30 | 6 | 3 | 0,1 | 1000 | 1000 | 20 | 0,09 |
| GF 9 | 9 | 37 | 20 | 1 | 20 | 30 | 6 | 3 | 0,1 | 1000 | 1000 | 20 | 0,09 |
| GF 12 | 12 | 37 | 20 | 1 | 20 | 30 | 6 | 3 | 0,1 | 1000 | 1000 | 20 | 0,11 |
| GF 15 | 15 | 47 | 30 | 1 | 26 | 37 | 7 | 3.5 | 0,3 | 900 | 900 | 78 | 0,15 |
| GF 20 | 20 | 62 | 36 | 1 | 37 | 52 | 8 | 3.5 | 0,6 | 700 | 700 | 188 | 0,18 |
| GF 25 | 25 | 80 | 40 | - | 40 | 68 | 9 | 4 | 1.2 | 2100 | 3600 | 250 | 0,36 |
| GF 30 | 30 | 90 | 48 | - | 45 | 75 | 12 | 5 | 1.8 | 1700 | 3200 | 500 | 0,4 |
| GF 35 | 35 | 100 | 53 | - | 50 | 80 | 13 | 6 | 2.4 | 1500 | 3000 | 680 | 0,6 |
| GF 40 | 40 | 110 | 63 | - | 55 | 90 | 15 | 7 | 3.3 | 1200 | 2600 | 1115 | 0,84 |
| GF 45 | 45 | 120 | 63 | - | 60 | 95 | 16 | 7 | 4 | 1000 | 2400 | 1500 | 0,94 |
| GF 50 | 50 | 130 | 80 | - | 70 | 110 | 17 | 8.5 | 5.7 | 800 | 2100 | 2375 | 1.28 |
| GF 55 | 55 | 140 | 80 | - | 75 | 115 | 18 | 9 | 6.5 | 750 | 2000 | 2500 | 1.5 |
| GF 60 | 60 | 150 | 95 | - | 80 | 125 | 18 | 9 | 8.9 | 650 | 1900 | 4250 | 1.6 |
| GF 70 | 70 | 170 | 110 | - | 95 | 140 | 20 | 9 | 13.5 | 550 | 1800 | 5875 | 3.6 |
| GF 80 | 80 | 190 | 125 | - | 110 | 160 | 20 | 9 | 19 | 500 | 1600 | 10000 | 3.6 |
| GF 90 | 90 | 215 | 140 | - | 120 | 180 | 24 | 11.5 | 27.2 | 450 | 1400 | 17350 | 6.8 |
| GF 100 | 100 | 260 | 150 | - | 140 | 210 | 28 | 14.5 | 44.5 | 350 | 1300 | 19750 | 8.8 |
| GF 130 | 130 | 300 | 180 | - | 160 | 240 | 32 | 17.5 | 68 | 250 | 1000 | 35000 | 12.5 |

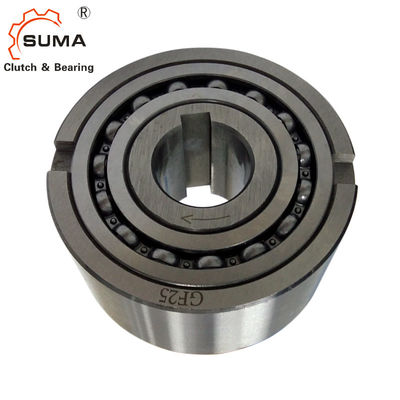

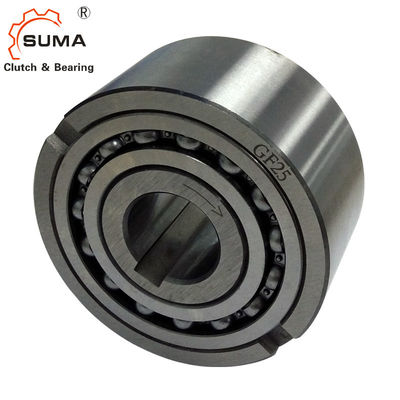

Beelden
