100 NM de Rolkoppeling van MZEU GCr15 het Dragen zonder Smering

Basisinformatie
Plaats van herkomst: China
Merknaam: SUMA
Certificering: ISO SGS
Modelnummer: MZEU15 (K) E1+E2
Min. bestelaantal: 1
Prijs: USD160-USD200 PER PIECE
Verpakking Details: Kartondoos/houten doos
Levertijd: 7-15 dagen
Betalingscondities: L/C, D/A, D/P, T/T, Western Union, Paypal
Levering vermogen: 1000pcs per maand
Productnaam: Rolkoppeling die MZEU15 (K) dragen E1+E2 Gesteund lager: Ja
Materiaal: Dragend Staal GCR15 Grootte: 15*68*52mm
Torsiecapaciteit: 100NM Garantie: 1 jaar
Pakket: Kartondoos/houten doos Gewicht: 1.5KG
Hoog licht:

MZEU-het Lager van de Rolkoppeling

,

GCr15 het Lager van de Rolkoppeling

,

GCr15 ondersteun Koppelingslager

100 NM de Rolkoppeling van MZEU GCr15 het Dragen zonder Smering

ModelNo.
q Binnenras
w Buitenras
e Nok
r de Lente
t Lager
y Zijplaat
u E1 Flens
i E2-Flens
o Contactdoosbout
! 0 Setscrew
Deze tekening toont MZEU E1+E2
MZEU K
Geen Teken: Geen spiebaan op het buitenras.
K: Spiebaan op het buitenras.

Afmetingen en Capaciteiten



Model Torsie
Capaciteit

Het Max. Overschrijden
Belemmering
Torsie
Droeg Grootte Spiebaan A B BF C DF F M N Gewicht

Binnen

Ras

Buiten

Ras

NM r/min r/min NM H7 Binnenras   h7             kg
MZEU12 (K) E1+E2 60 2.000 1.000 0,20 12 4X 1,8 42 62 85 20 72 20 10.0 5.7 1.1
MZEU15 (K) E1+E2 100 1.800 900 0,20 15 5 X 2,3 52 68 92 28 78 25 11.0 5.7 1.5
MZEU20 (K) E1+E2 245 1.600 700 0,29 20 6X 2,8 57 75 98 34 85 30 10.5 5.7 1.9
MZEU25 (K) E1+E2 425 1.600 600 0,33 25 8X 3,3 60 90 118 35 104 40 11.5 6.8 2.9
MZEU30 (K) E1+E2 735 1.500 500 0,39 30 8X3.3 68 100 128 43 114 45 11.5 6.8 4.0
MZEU35 (K) E1+E2 1.015 1.400 300 0,49 35 10X3.3 74 110 140 45 124 50 13.5 6.8 5.2
MZEU40 (K) E1+E2 1.350 1.400 300 0,59 40 12X3.3 86 125 160 53 142 55 15.5 9.0 7.9
MZEU45 (K) E1+E2 1.620 1.400 300 0,69 45 14X3.8 86 130 165 53 146 60 15.5 9.0 9.3
MZEU50 (K) E1+E2 2.070 1.300 250 0,79 50 14X3.8 94 150 185 64 166 70 14.0 9.0 11.7
MZEU55 (K) E1+E2 2.400 1.300 250 0,88 55 16X4.3 104 160 204 66 182 75 18.0 11.0 15.3
MZEU60 (K) E1+E2 2.950 1.200 250 0,98 60 18X4.4 114 170 214 78 192 80 17.0 11.0 17.7
MZEU70 (K) E1+E2 4.210 1.100 250 1.27 70 20X4.9 134 190 234 95 212 90 18.5 11.0 25.5
MZEU80 (K) E1+E2 5.170 800 200 1.38 80 22X5.4 144 210 254 100 232 105 21.0 11.0 33.2
MZEU90 (K) E1+E2 12.000 450 150 4.70 90 25X5.4 158 230 278 115 254 120 20.5 13.0 38.3
MZEU100 (K) E1+E2 17.600 400 130 5.39 100 28X 6,4 182 270 335 120 305 140 30.0 17.5 68.8
MZEU130 (K) E1+E2 24.500 320 110 6.76 130 32X7.4 212 310 380 152 345 160 29.0 17.5 98.2
MZEU150 (K) E1+E2 33.800 240 80 8.13 150 36X8.4 246 400 485 180 445 200 32.0 21.5 198.2

100 NM de Rolkoppeling van MZEU GCr15 het Dragen zonder Smering 0

Het opzetten en het Koppelen

Installatie en Gebruik
1. Modelleer No's. MZEU12 aan MZEU80 pre-ingevet en vereisen geen smering worden. De operationele temperatuurwaaier is – 40°C aan +40°C. Modelno's. MZEU90 aan MZEU150 vereis oliesmering. (Verwijs naar smering en onderhoud op pagina 31).
2. Wij adviseren een Schachttolerantie van h7, de spiebaan en van ISO R773 (DIN 6885,1) is standaard.
3. Wij adviseren tolerantie van B H7 of H8 voor tanden, toestellen en andere gepaste delen.
4. De koppeling wordt geleverd met een Basiskoppeling van de typenok, E1-flens en E2-flens als afzonderlijke delen.
5. Maak de oppervlakte van zowel einden van het buitenras als de contactoppervlakten van schoon de flenzen.
6. Voor Modelno's. MZEU90 aan MZEU150, pas verbindingskleefstof op de oppervlakte van het buitenras toe op beide einden.
7. Controleer de richting van omwenteling en maak de flenzen van E1 en E2-aan koppeling vast.
8. Wanneer het installeren van tanden, passen de toestellen en ander materiaal aan de koppeling, hen op de oppervlakte van het buitenras en schroeven de bouten in de E1-flens.
9. Door zowel de flens als tand op de overkant te installeren, kan de richting van omwenteling worden veranderd.
10. Wanneer het opzetten van de koppeling op de schacht, pas druk op binnenras maar nooit op het buitenras toe.
11. Voor hoge snelheid het Indexeren toepassingen (meer dan 50 c/m) een sterk lentetype wordt geadviseerd.

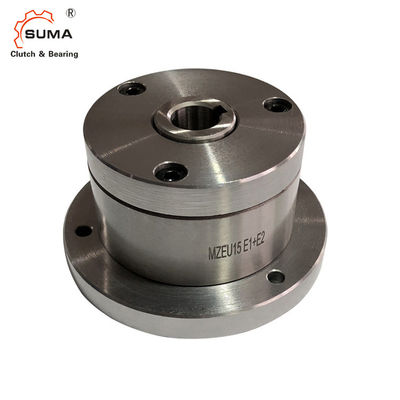

100 NM de Rolkoppeling van MZEU GCr15 het Dragen zonder Smering 1



Beelden

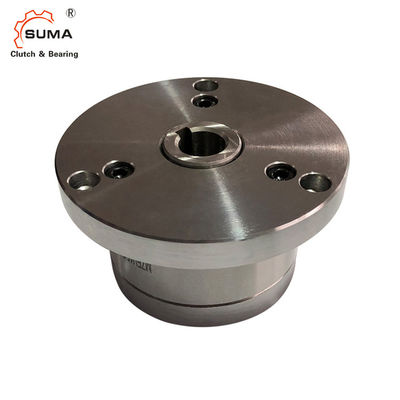

100 NM de Rolkoppeling van MZEU GCr15 het Dragen zonder Smering 2

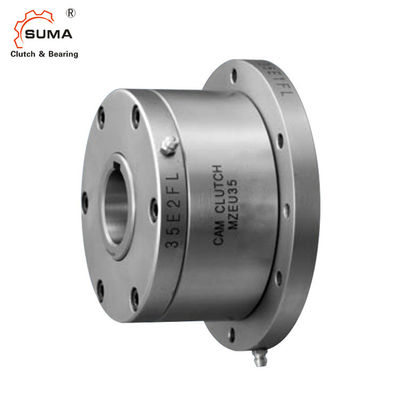

100 NM de Rolkoppeling van MZEU GCr15 het Dragen zonder Smering 3
