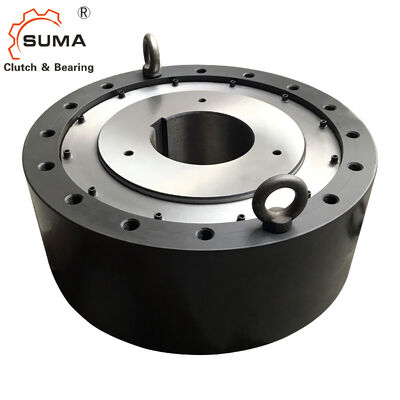

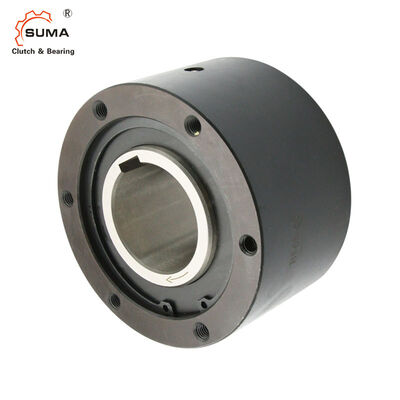

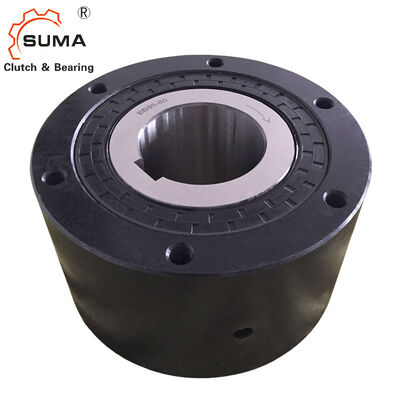

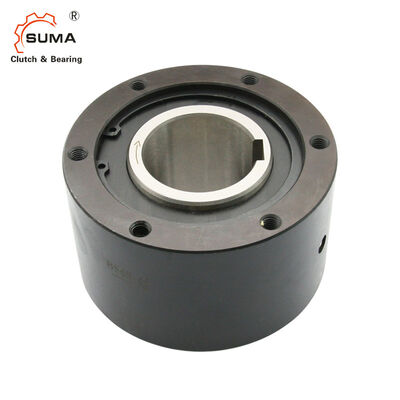

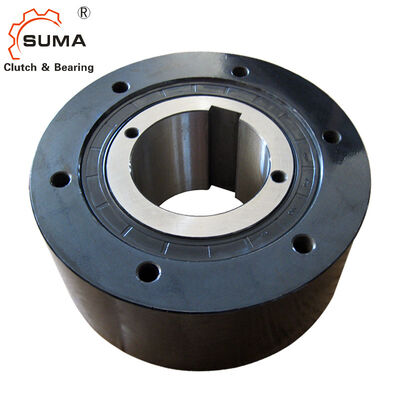

BS425 BS450 980000Nm Koppeloverbrenging Vrijloop Terugslagkoppeling voor Cementfabriek

         BS425 BS450 980000Nm Koppelingsvrijloop Teruglooprem Koppeling voor Cementfabriek

Kenmerken

  De BS-serie nokkenkoppelingen zijn bedoeld voor toepassingen waarbij terugdraaien van de langzaam draaiende conische as van de transportband moet worden voorkomen (teruglooprem).

1. Ter voorkoming van rotatie in de tegenovergestelde richting bij lage snelheden op transportbanden of pompen.
2. Controleer vóór installatie of de draairichting van de binnenring van de BS nokkenkoppeling (aangegeven door de pijl op de binnen

ring) gelijk is aan de draairichting van de transportband.
3. Monteer de torsiearm stevig op de BS nokkenkoppeling met bouten van sterkte 10.9 of hoger. Zorg ervoor dat het contact tussen

het oppervlak van de torsiearm en de zijkant van de buitenring vlak en stofvrij is.

Afmetingen en Capaciteiten

5. Bij het plaatsen van de BS nokkenkoppeling op de as, oefen alleen druk uit op de binnenring. Sla niet direct op de binnenring met een
hamer en oefen geen kracht uit op de buitenring, stofafdichting of stofplaat.

6. Gebruik altijd een parallelle spie voor montage op de as en bevestig vervolgens de BS nokkenkoppeling aan de as met de eindplaat. Gebruik nooit
een conische spie.

7. Bij het monteren van modellen boven BS160 (vetgesmeerde types), plaats een van de vier oliegaten in
De directe bodempositie. Dit zorgt voor gemakkelijke drainage van het vet voor reiniging.
8. Terwijl de as draait, zal het uiteinde van de torsiearm enigszins zwaaien in de draairichting. Ondersteun het uiteinde van de torsiearm
alleen in de draairichting, maar zorg ervoor dat deze een zekere mate van vrije slag heeft. Als het uiteinde van de torsiearm stevig is bevestigd

(zie montage diagram), wordt de binnenkant van de koppeling verdraaid, en dit kan leiden tot schade aan de componenten.

9. Voor modellen BS30 tot BS200 is één torsiearm aan één kant voldoende, maar voor modellen 220 tot BS450, gebruik twee torsiearmen, één
aan elke kant. Monteer de torsiearmen gelijkmatig zodat de kracht door het midden van de koppeling wordt overgebracht.

10. Torsiearmen voor de BS nokkenkoppeling zijn gestandaardiseerd.
