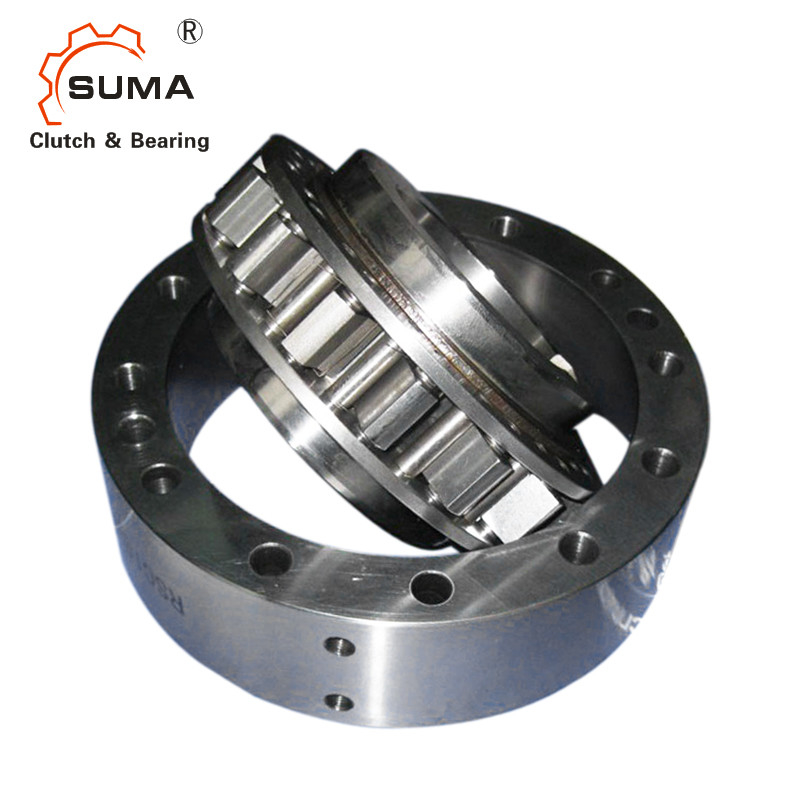

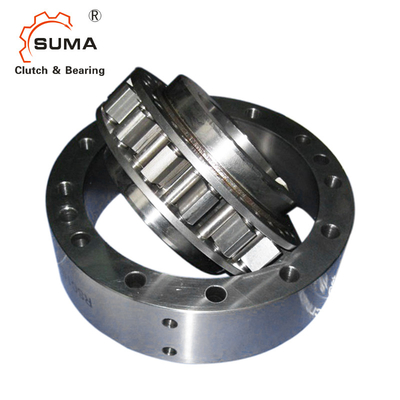

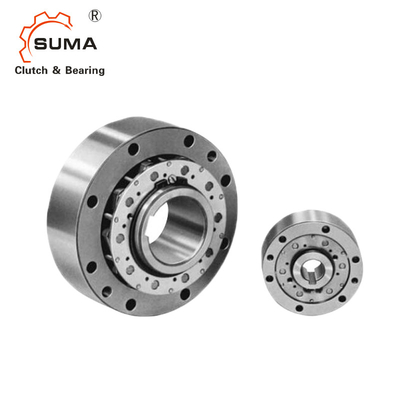

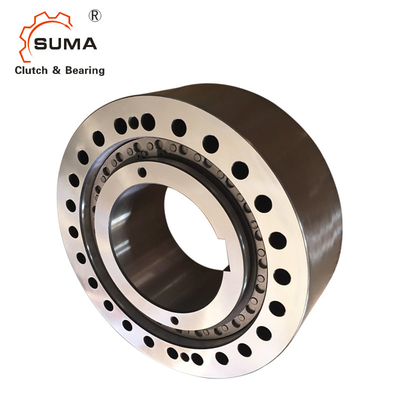

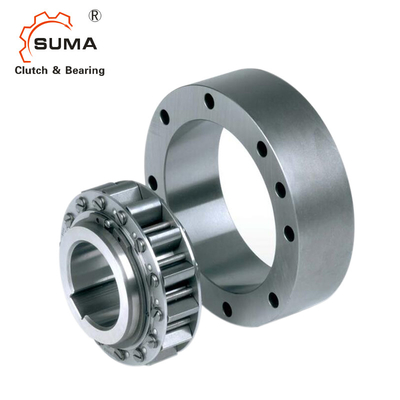

RSCI180 RSCI180M RSCI 180 II Backstop koppeling Overloop koppeling Sprag eenrichtingslagers
  • RSCI180 RSCI180M RSCI 180 II Backstop koppeling Overloop koppeling Sprag eenrichtingslagers
  • RSCI180 RSCI180M RSCI 180 II Backstop koppeling Overloop koppeling Sprag eenrichtingslagers
  • RSCI180 RSCI180M RSCI 180 II Backstop koppeling Overloop koppeling Sprag eenrichtingslagers
  • RSCI180 RSCI180M RSCI 180 II Backstop koppeling Overloop koppeling Sprag eenrichtingslagers
  • RSCI180 RSCI180M RSCI 180 II Backstop koppeling Overloop koppeling Sprag eenrichtingslagers
RSCI180 RSCI180M RSCI 180 II Backstop koppeling Overloop koppeling Sprag eenrichtingslagers

RSCI180 RSCI180M RSCI 180 II Backstop koppeling Overloop koppeling Sprag eenrichtingslagers

Plaats van herkomst China
Merknaam SUMA
Certificering ISO SGS
Modelnummer RSCI 180
Productdetails
Naam van het product:
Verwijderde koppeling RSCI80
Materiaal:
GCr15 Dragend Staal
Grootte:
120*210*70 mm
Koppel capaciteit:
4500Nm
Rotatiesnelheid:
4000RPM
Garantie:
1 jaar
Eenheidsgewicht:
12.5KG
OEM-producten:
Accepteer.
Markeren:

RSCI180M Backstop Clutch

,

RSCI180 Backstop Clutch

,

RSCI180 II Backstopclutch

Betaling & het Verschepen Termijnen
Min. bestelaantal
1
Prijs
USD260-USD350 PER PIECE
Verpakking Details
houten kast
Levertijd
7-10 dagen
Betalingscondities
L/C, D/A, D/P, T/T, Western Union, Paypal
Levering vermogen
1000 stuks per maand
Productomschrijving

               RSCI180 RSCI180M RSCI 180 II Backstop koppeling Overlopende koppeling

Sprag eenrichtingslagers



Kenmerken van de RSCI-backstopclutch



De RSCI is een centrifugal lift off sprag type freewheel met een roterende binnenkant. Alleen de binnenkant is ontworpen voor vrijwielen.
Er moeten lagers worden aangebracht om de concentrisiteit van de binnenste en de buitenste banden te waarborgen om axiale en radiale belastingen te ondersteunen, zoals weergegeven op het achterblad.

Het RSCI-type aanvaardt alle soorten smeermiddelen die momenteel in vermogenstransmissieapparatuur worden gebruikt.Het is mogelijk om deze vrije wielen rechtstreeks in versnellingsbakken te monteren zonder afzonderlijke smeeringEen olie mist is over het algemeen voldoende. Vet smeer kan acceptabel zijn als de eenheid meestal werkt in overloop, zoals bij elektromotoren.
Wanneer het als backstop wordt gebruikt, moet worden gecontroleerd of de snelheid bij overschrijding niet lager is dan de in de kenmerktabel vermelde minimumsnelheid.

Afmetingen en capaciteitvan de RSCI-backstopclutch



Type Grootte   Versnellingen   - Nee, dat is niet waar.   Gewicht

RS

CI

 dH7

TK

N1)

n

max.

2)

n

Immin3)

n

IMAX4

 D) D1h6 D2H7 D3 D4 z L Ik... I1 I4 f*45° dmin m Tmin I2 I3

RS

CI

 F8
mm Nm Min-1 Min-1 Min-1 mm mm mm mm     mm mm mm mm mm mm mm mm mm mm kg kg
20 212 315 750 15000 90 36 66 78 M6 6 35 35 25 0 0.8 52 5 1 8 16 1.5 0.3
25 319 300 725 14000 95 40 70 82 M6 6 35 35 25 0 1 56 5 1 8 16 1.6 0.4
30 375 290 700 11000 100 45 75 87 M6 6 35 35 25 0 1.5 62 5 1 8 16 1.8 0.4
35 550 280 670 11000 110 50 80 96 M6 8 35 35 25 0 1.5 66 5 1 8 16 2.1 0.5
40 800 260 630 8000 125 60 90 108 M8 8 35 35 25 0 1.5 76 5 1 10 21 2.7 0.7
45 912 255 610 7000 130 65 95 112 M8 8 35 35 25 0 1.5 82 5 1 10 21 2.9 0.9
50 1400 235 560 6000 150 80 110 132 M8 8 40 40 25 0 1.5 100 7.5 1 10 21 4.3 1
60 2350 210 510 6000 175 85 125 155 M10 8 60 50 36 5 2 110 12 2 12 35 6.5 1.8
70 3050 195 470 4000 190 100 140 165 M10 12 60 50 36 5 2 120 12 2 12 35 8.6 1.9
80 4500 180 440 4000 210 120 160 185 M10 12 70 60 36 5 2 140 17 3 12 35 12.5 2.6
80M 5800 155 375 4000 210 120 160 185 M10 12 70 60 46 5 2 140 12 2 12 35 13.1 2.6
90 5600 170 410 3000 230 140 180 206 M12 12 80 70 36 5 2.5 165 22 3 12 35 17.4 3
90M 8700 145 350 3000 245 140 180 206 M12 12 80 70 46 5 2.5 160 17 2 12 35 18.3 3
100 10500 145 355 3000 290 140 210 258 M16 12 90 80 52.6 5 2.5 180 18.6 3 15 37 28 5
100 miljoen 16000 140 340 2400 290 170 210 258 M16 12 90 80 63 5 2.5 200 13.5 2 12 35 30 5
130 15750 135 330 2400 322 170 240 278 M16 12 90 80 52.6 5 3 210 18.6 3 15 37 35

6



RSCI .jpg

Vermelding:

1) T max = 2 × T KN

2) Deze maximaal toegestane koppeloverbrengingssnelheid nmax mag niet worden overschreden bij het overbrengen van koppel.

3) Deze minimaal toegestane overschrijdingssnelheid mag bij continue werking niet worden verlaagd.
Mogelijke verlaging van deze minimumsnelheid op verzoek

4) Inner race overschrijdt Keyway aan DIN 6885.1

5) Tolerantie +1

Afdekking F8 moet apart worden besteld

Montage

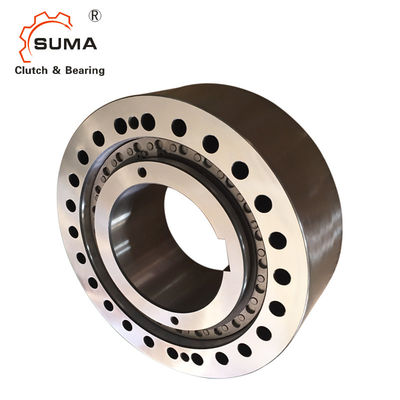

Foto'svan de RSCI-backstopclutch

RSCI180 RSCI180M RSCI 180 II Backstop koppeling Overloop koppeling Sprag eenrichtingslagers 2
RSCI180 RSCI180M RSCI 180 II Backstop koppeling Overloop koppeling Sprag eenrichtingslagers 3

Markeringen:

Freewheel ondersteunen het Dragen,

Sprag ondersteunt het Dragen,

GCr15 ondersteun Koppelingslager
