Het Lager van de Spragkoppeling
>
|
| Plaats van herkomst | China |
| Merknaam | SUMA |
| Certificering | ISO SGS |
| Modelnummer | BB40 |

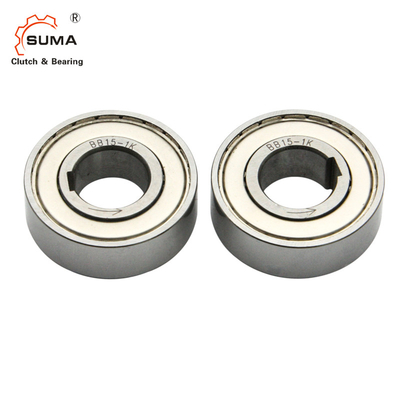

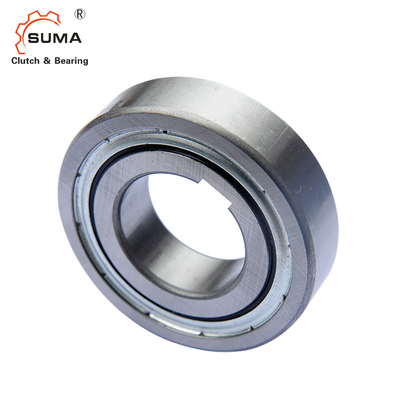

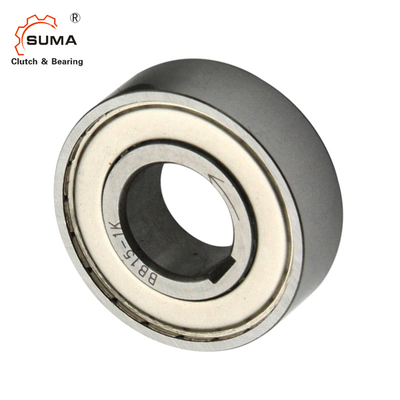

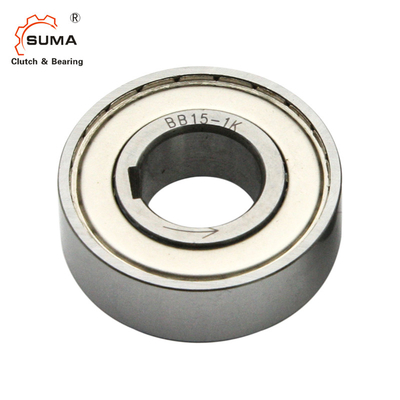

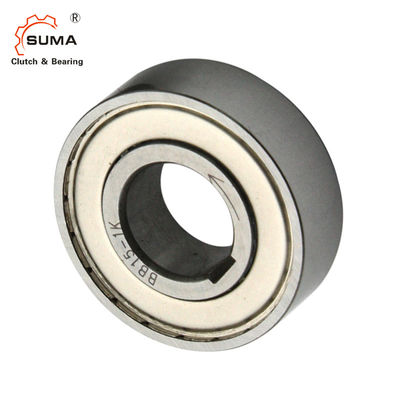

BB40 BB40-2GD Eenrichtingslagers Wedge Type Freewheel Backstop Clutch Lagers
Kenmerken
1De BB-serie camclutch is ontworpen voor installatie in de pers.
2De BB-1K-K en BB-2GD 1K-K-series hebben een sleutelpoort op de binnenkant.
3, BB40-1K-K en BB40-2GD 1K-K worden vervaardigd volgens DIN 6885. 1.

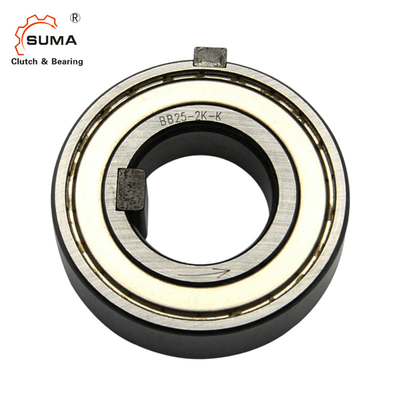

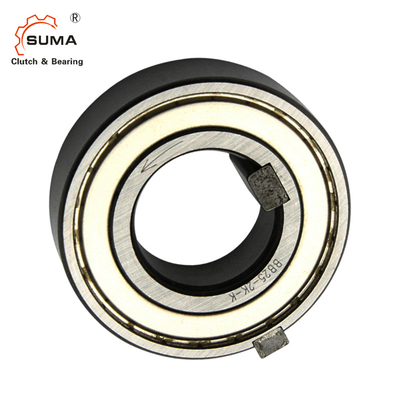

3De BB-2K-K-serie heeft een toegangspoort voor zowel het binnenste als het buitenste ras.
De sleutel wordt geleverd samen met de camclutch.
4De juiste interferentiedimensies bij de as en de behuizing moeten worden gehandhaafd om de maximale lager- en koppelprestaties te verkrijgen.
5Voor de tolerantie van de as en de behuizing voor elke serie zie de tabel.
6. BB, BB-1K en BB-2K koppelingen, ondersteund en geleverd met vet hebben een stofdichtingsbescherming
BB-2GD en BB-2GD-1K-clutches, 5 mm breder dan de standaard BB-serie, hebben speciale lipdichtingen voor een effectieve bescherming tegen stof.
7De pijl op het innerlijke ras toont de richting van het innerlijk ras.
8Om de koppeling te installeren, wordt met behulp van een drukgereedschap van de juiste diameter een gelijkmatige druk uitgeoefend op het gehele oppervlak van de binnenste en buitenste loop.
9.Hammer niet of oefen geen andere schok uit op de koppeling.
10Zorg ervoor dat de behuizing voldoende sterkte heeft om de druk te weerstaan die nodig is voor de installatie van de koppeling.
11- Werktemperatuurbereik: van 30°C tot +100°C (voor temperaturen die dit bereik overschrijden, raadpleeg ons).
Technische gegevens
| Artikel 1 | BB40 |
| Materiaal | GCr15 |
| De buitenkant. | 80 mm |
| Grootte van de boor | 22 mm |
| Koppelcapaciteit | 78 Nm |
| Max. overlopen (interne race) | 1400 r/min |
| Max. Overlopen. | 2500 r/min |
| Haven | Shanghai; Ningbo |
| Leveringstermijn | 10-15 dagen |
Afmetingen en capaciteit
| Odel | Torsen Capaciteit |
Max. overschrijding. | Torsie (N·m) | Een | B. | C | D | r | Gewicht (N) | Last dragen | ||||||
| Binnenrassen | Buitenaardse rassen | BB BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K |
Cr | - Ja. | |||||
| N·m | r/min | r/min | N | N | ||||||||||||
| BB15 | 29 | 3600 | 2000 | 0.01 | 0.04 | 11 | 16 | 35 | 15 | 32.6 | 32.45 | 0.6 | 50 | 70 | 5950 | 3230 |
| BB17 | 43 | 3500 | 1900 | 0.01 | 0.05 | 12 | 17 | 40 | 17 | 36.1 | 36.45 | 0.6 | 80 | 100 | 7000 | 3700 |
| BB20 | 61 | 3000 | 1600 | 0.014 | 0.055 | 14 | 19 | 47 | 20 | 41.7 | 42.35 | 1 | 120 | 150 | 8500 | 4900 |
| BB25 | 78 | 2500 | 1400 | 0.017 | 0.055 | 15 | 20 | 52 | 25 | 47.1 | 47.05 | 1 | 150 | 200 | 10700 | 6300 |
| BB30 | 140 | 2000 | 1100 | 0.03 | 0.058 | 16 | 21 | 62 | 30 | 56.6 | 55.6 | 1 | 230 | 280 | 11900 | 7900 |
| BB35 | 173 | 1800 | 1000 | 0.034 | 0.06 | 17 | 22 | 72 | 35 | 64 | 64.6 | 1.1 | 320 | 410 | 13500 | 9700 |
| BB40 | 260 | 1800 | 900 | 0.04 | 0.08 | 22 | 27 | 80 | 40 | 71 | 71.6 | 1.1 | 400 | 600 | 14500 | 11700 |
Opmerking:
Het modelnummer dat op de binnenkant van het ras is aangebracht, is alleen K voor zowel 1K als 2K. (Bijvoorbeeld: het merk BB25-K voor BB25-1K en BB25-2K)
Tolerantie voor schacht en behuizing
| Model | Shaft Dia. | Huisvesting Dia. | |
| BB15 | BB15-2GD | 15+0,023+0.012 | 35 ¢ 0.012 ¢ 0.028 |
| BB17 | BB17-2GD | 17+0,023+0.012 | 40 ‰ 0.012 ‰ 0.028 |
| BB20 | BB20-2GD | 20+0,028+0.015 | 47 ¢0.012 ¢0.028 |
| BB25 | BB25-2GD | 25+0,028+0.015 | 52 ¢ 0.014 ¢ 0.033 |
| BB30 | BB30-2GD | 30+0,028+0.015 | 62 ¢ 0.014 ¢ 0.033 |
| BB35 | BB35-2GD | 35+0,033+0.017 | 72 ¢ 0.014 ¢ 0.033 |
| BB40 | BB40-2GD | 40+0,033+0.017 | 80 ¢ 0.014 ¢ 0.033 |
| Model | Shaft Dia. | Huisvesting Dia. | |
| BB15-1K-K | BB15-2GD 1K-K | 15 ¢ 0.008 ¢ 0.028 | 35 ¢ 0.012 ¢ 0.028 |
| BB17-1K-K | BB17-2GD 1K-K | 17 ¢ 0.008 ¢ 0.028 | 40 ‰ 0.012 ‰ 0.028 |
| BB20-1K-K | BB20-2GD 1K-K | 20 ¢ 0.010 ¢ 0.031 | 47 ¢0.012 ¢0.028 |
| BB25-1K-K | BB25-2GD 1K-K | 25 ¢ 0.010 ¢ 0.031 | 52 ¢ 0.014 ¢ 0.033 |
| BB30-1K-K | BB30-2GD 1K-K | 30 ‰ 0.010 ‰ 0.031 | 62 ¢ 0.014 ¢ 0.033 |
| BB35-1K-K | BB35-2GD 1K-K | 35 ¢ 0.012 ¢ 0.037 | 72 ¢ 0.014 ¢ 0.033 |
| BB40-1K-K | BB40-2GD 1K-K | 40 ‰ 0.012 ‰ 0.037 | 80 ¢ 0.014 ¢ 0.033 |
| Model | Shaft Dia. | Huisvesting Dia. |
| BB15-2K-K | 15 ¢ 0.008 ¢ 0.028 | 35 ¢0.018 ¢0.002 |
| BB17-2K-K | 17 ¢ 0.008 ¢ 0.028 | 40 ¢ 0.018 ¢ 0.002 |
| BB20-2K-K | 20 ¢ 0.010 ¢ 0.031 | 47 ¢0.022 ¢0.003 |
| BB25-2K-K | 25 ¢ 0.010 ¢ 0.031 | 52 ¢ 0.022 ¢ 0.003 |
| BB30-2K-K | 30 ‰ 0.010 ‰ 0.031 | 62 ¢ 0.022 ¢ 0.003 |
| BB35-2K-K | 35 ¢ 0.012 ¢ 0.037 | 72 ¢ 0.025 ¢ 0.006 |
| BB40-2K-K | 40 ‰ 0.012 ‰ 0.037 | 80 ¢ 0.025 ¢ 0.006 |
Afmetingen van sleutels en sleutels
| Model | b2js10 | T1 | t2 | B1js9 | t | Interne race Sleutel b×h×lengte |
Buitenaards ras Sleutel b'× h' ×lengte |
|
| BB15-1K-K | BB15-2GD 1K-K | 5.0 | 1.9 | 1.2 | — | — | — | — |
| BB15-2K-K | - | 2.0 | 0.6 | 5x3x11 | 2x2x11 | |||
| BB17-1K-K | BB17-2GD 1K-K | 5.0 | 1.9 | 1.2 | — | — | — | — |
| BB17-2K-K | - | 2.0 | 1 | 5x3x12 | 2x2x12 | |||
| BB20-1K-K | BB20-2GD 1K-K | 6.0 | 2.5 | 1.6 | — | — | — | — |
| BB20-2K-K | - | 3.0 | 1.5 | 6x4x14 | 3x3x14 | |||
| BB25-1K-K | BB25-2GD 1K-K | 8.0 | 3.6 | 1.5 | — | — | — | — |
| BB25-2K-K | - | 6.0 | 2 | 8x5x15 | 6x4x15 | |||
| BB30-1K-K | BB30-2GD1K-K | 8.0 | 3.1 | 2.0 | — | — | — | — |
| BB30-2K-K | - | 6.0 | 2 | 8x5x16 | 6x4x16 | |||
| BB35-1K-K | BB35-2GD1K-K | 10.0 | 3.7 | 2.4 | — | — | — | — |
| BB35-2K-K | - | 8.0 | 2.5 | 10x6x17 | 8x5x17 | |||
| BB40-1K-K | BB40-2GD 1K-K | 12.0 | 5.0 | 3.3 | — | — | — | — |
| BB40-2K-K | - | 10.0 | 3 | 12x8x22 | 10x6x22 | |||
Opmerking:
De afmeting van t2 voor BB25-1K-K, BB25-2K-K en BB25-2GD 1K-K is 0,5 mm ondiep in vergelijking met
DIN 6885. 3.
Verwerk de sleutelweg op de as met een diepte van 0,5 mm om gebruik te maken van de DIN-standaardsleutel.
Alle andere modellen zijn dimensioneel verwisselbaar met concurrenten.
Glijmiddel
1Aangezien het vet al vóór de levering wordt aangebracht, is het niet nodig om het vet voor gebruik aan te brengen.
2Als de koppeling met een olie smeermiddel wordt gebruikt, moet de olie smeer altijd in de eenheid worden aangebracht.
3Gebruik geen vetten of smeermiddelen met EP-additieven.
