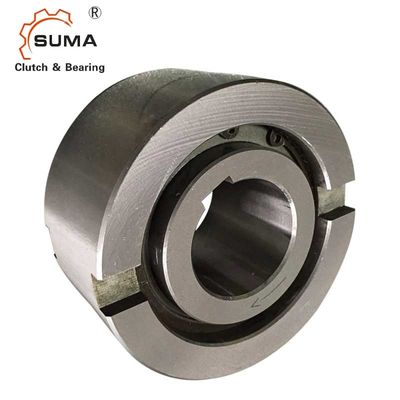

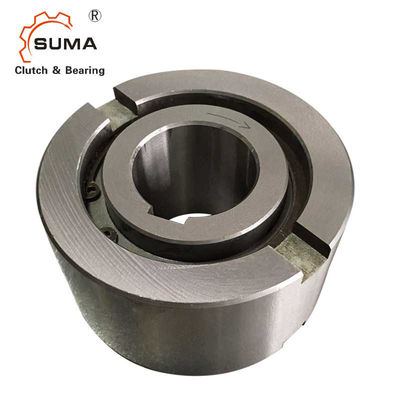

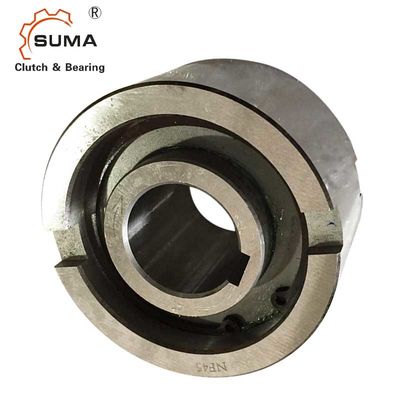

NF50 freewheel Één Lager van Maniersprag
Eigenschappen
Het type N-F is een roltype freewheelt gesteund niet-lager. De lagers worden vereist om as te steunen
en radiale ladingen. De smering en het verzegelen moeten ook door de installatie worden verstrekt.
De standaardsmering is olie. De nominale buitendiameter is een standaardkogellagerdimensie. Een typische regeling moet dit type naast een lager met dezelfde huisvestingstolerantie installeren, zoals die op de volgende pagina wordt getoond. De binnenrace wordt gesloten aan de schacht. Het buitenras heeft een positieve n6-tolerantie om een pers te geven paste in een H7-huisvesting. De extra zijinkepingen voorzien positieve torsietransmissie.
Als de huisvestingstolerantie aan K6 is, is het gebruik van de inkepingen niet noodzakelijk, maar de huisvesting moet sterk zijn genoeg tonot uitbreidt zich na assemblage.
Afmetingen en Capaciteiten
Type | Grootte | Het overschrijden van snelheden | Gewicht | ||||||||
N-F | dH7 | TKN 1) | nimax 2) | namax 3) | Dn6 | D5 | D6 | L | t | BH11 |
|
[mm] | [NM] | [min-1] | [min-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | |
8 | 20 | 5000 | 6000 | 37 | 30 | 20 | 20 | 3 | 6 | 0,1 | |
12 | 20 | 5000 | 6000 | 37 | 30 | 20 | 20 | 3 | 6 | 0,1 | |
15 | 78 | 4500 | 5400 | 47 | 37 | 26 | 30 | 3.5 | 7 | 0,3 | |
20 | 188 | 3000 | 3600 | 62 | 52 | 37 | 36 | 3.5 | 8 | 0,6 | |
25 | 250 | 2200 | 2600 | 80 | 68 | 49 | 40 | 4 | 9 | 1.1 | |
30 | 500 | 1800 | 2100 | 90 | 75 | 52.5 | 48 | 5 | 12 | 1.6 | |
35 | 663 | 1600 | 1950 | 100 | 80 | 58 | 53 | 6 | 13 | 2.3 | |
40 | 1100 | 1250 | 1700 | 110 | 90 | 62 | 63 | 7 | 15 | 3.1 | |
45 | 1500 | 1100 | 1500 | 120 | 95 | 69 | 63 | 7 | 16 | 3.7 | |
50 | 2375 | 850 | 1300 | 130 | 110 | 82 | 80 | 8.5 | 17 | 5.4 | |
55 | 2500 | 800 | 1200 | 140 | 115 | 83 | 80 | 9 | 18 | 6.1 | |
60 | 4250 | 700 | 1100 | 150 | 125 | 93.5 | 95 | 9 | 18 | 8.5 | |
70 | 5875 | 620 | 900 | 170 | 140 | 106 | 110 | 9 | 20 | 13 | |
80 | 10000 | 550 | 800 | 190 | 160 | 122 | 125 | 9 | 20 | 18 | |
90 | 17250 | 480 | 700 | 215 | 180 | 133 | 140 | 11.5 | 24 | 25.3 | |
100 | 19625 | 400 | 600 | 260 | 210 | 157 | 150 | 14.5 | 28 | 42.1 | |
130 | 34750 | 300 | 480 | 300 | 240 | 188 | 180 | 17 | 32 | 65 | |
150 | 44375 | 250 | 400 | 320 | 260 | 205 | 180 | 17 | 32 | 95 |
NOTA'S
1) MAXIMUM T = 2 × T KN
“ Verwijs naar Selectiepagina 10 tot 13
2) Binnenrasoverschrijdingen
3) Buitenrasoverschrijdingen
