De de Manierrol van AV90 AV100 AV110 Één ondersteunt Koppeling

Name: De de Manierrol van AV90 AV100 AV110 Één ondersteunt Koppeling
Brand: Changzhou Suma Precision Machinery Co., Ltd
SKU: AV90
Price: 320.00 USD
Availability: InStock

Merknaam:	SUMA
Modelnummer:	AV90
MOQ:	1
Prijs:	USD300-USD340 PER PIECE
Leveringstermijn:	7-10 dagen
Betalingsvoorwaarden:	L/C, D/A, D/P, T/T, Western Union, Paypal

Gedetailleerde informatie

Productomschrijving

Gedetailleerde informatie

Plaats van herkomst:

CHINA

Certificering:

ISO SGS

Productnaam:

Ondersteun Koppeling AV90

Materiaal:

GCr15 Dragend Staal

Torsiecapaciteit:

2900Nm

Omwentelingssnelheid:

200rpm

Eenheidsgewicht:

8.7KG

Garantie:

1 jaar

Grootte:

80*190*64mm

OEM:

Keur goed

Verpakking Details:

Kartondoos

Levering vermogen:

1000pcs per maand

Markeren:

Één Manierrol ondersteunt Koppeling

AV110 één Manierrol ondersteunt Koppeling

AV90 ondersteun het Dragen

Productomschrijving

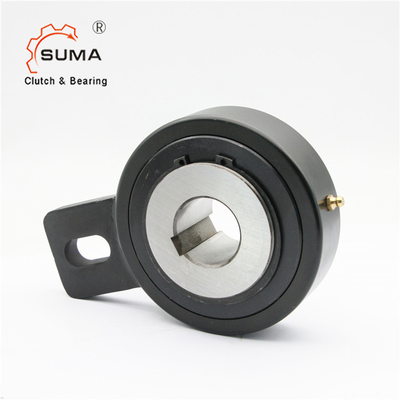

De de Manierrol van AV90 AV100 AV110 Één ondersteunt Koppeling

Technische Datas

PECI

SPECIFICATIE
Model	AV90
Droeg diameter	90mm
Buitendiameter	260mm
Dikte	90mm
Torsiecapaciteit	7125Nm
Het overschrijden van snelheid	200r/min
Gewicht	24.5kg
Pakket	Industrieel pakket
levertijd	7-10 dagen
Betalingstermijnen	TT, L/C, D/P, D/A, Western Union, Paypal

Het type AV is een roltype freewheelt. Het is met alle accomodatie, gecentreerd, en verzegeld door duidelijke lagers voor lage rotatiesnelheden gebruikend schild beschermde metaallabyrintverbindingen.

De eenheid is geleverd vet gesmeerd, klaar om in een horizontale of verticale positie te installeren. Hoofdzakelijk gebruikt als ondersteun, is de torsiecapaciteit hoog voor een minimum ruimtevereiste. Dit ontwerp is geschikt voor gebruik in moeilijke milieu's. Een bout, die aan een vast gedeelte van de machine en het overgaan door de groef in het torsiewapen wordt beveiligd, verstrekt het rotatieeinde.

De radiale ontruiming op deze bout zou aan 1 3% van de groefbreedte gelijk moeten zijn.

Het torsiewapen en de lagers moeten niet prestressed zijn. Het rolontwerp maakt het AV-type ideaal voor lichte het indexeren toepassingen.

Afmetingen en Capaciteiten

Type	Grootte	TKN1)	Het overschrijden van snelheid											Gewicht	Belemmeringstorsie
AV	dH7	TKN1)	nimax	D	D2	L 1	L	B	F	bB11	N	E	F	Gewicht	RT
	[mm]	[NM]	[min-1]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[kg]	[Ncm]
	20	265	450	83	42	35	12	40	90	15	35	5	0,8	1.3	18
	25	265	450	83	42	35	12	40	90	15	35	5	0,8	1.3	18
	30	1200	320	118	60	54	15	40	110	15	35	8	1	3.5	130
	35	1200	320	118	60	54	15	40	110	15	35	8	1	3.4	130
	40	1200	320	118	60	54	15	40	110	15	35	8	1	3.3	130
	45	2150	280	155	90	54	20	80	140	18	47	10	1	5.5	240
	50	2150	280	155	90	54	20	80	140	18	47	10	1	5.4	240
	55	2150	280	155	90	54	20	80	140	18	47	10	1	5.3	240
	60	2150	280	155	90	54	20	80	140	18	47	10	1	5.2	240
	70	2150	280	155	90	54	20	80	140	18	47	10	1	5	240
	80	2900	200	190	110	64	20	80	155	20	40	10	1.5	8.7	360
	90*	7125	150	260	160	90	25	120	220	–	–	–	3	24.5	360
	100*	7125	150	260	160	90	25	120	220	–	–	–	3	23.5	360
	110*	7125	150	260	160	90	25	120	220	–	–	–	3	22.5	360
	120*	11000	130	300	180	110	30	140	260	–	–	–	3	42	600

Opzettend Voorbeeld
