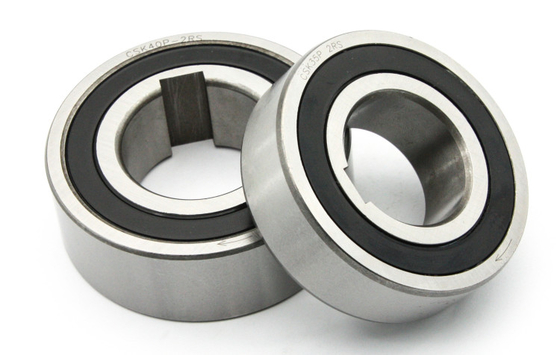

Elektrische Fiets Één Lagers 17*40*12MM van CSK17P CSK6203P van de Manierkoppeling
Fearures
Naast het basiscsk-model, typ CSK. P kenmerkt een spiebaan op het binnenras.
Om deze reden kan het aan een schacht aan k6-tolerantie worden gesloten. De buitenrace moet nog in een stijve huisvesting aan N6-tolerantie worden gedrukt.
CSK. .PP kenmerkt een spiebaan op zowel het binnen als buitenras. De geadviseerde opzettende tolerantie is h6 op de schacht en H6 in een stijve huisvesting. Tevreden om ons te contacteren wanneer of de omringende of werkende temperatuur niet binnen de waaier +5°C aan +60°C. is.
De de Manier Dragende Reeks van CSK Één heeft een kleine radiale sectiehoogte en is algemeen ook genoemd geworden Één Manierlager of anti-Omgekeerd Lager. De één Manierlagers worden ontworpen om torsie tussen de schacht en de huisvesting in één richting over te brengen en vrije motie in de tegenovergestelde richting toe te staan.
Afmetingen en Capaciteiten
Type | Grootte | Dragende reeks | Dragende ladingen | Gewicht | Belemmeringstorsie | |||||||
dynamisch | statisch | |||||||||||
CSK. P | D | TKN1) | nmax | D | L | B | t | C | C0 | RT | ||
[mm] | [NM] | [min-1] | [mm] | [mm] | [mm] | [mm] | [kN] | [kN] | [kg] | [Ncm] | ||
12 | 6201 | 9.3 | 10000 | 32 | 10 | 6.1 | 2.77 | 0,04 | 0,7 | |||
15 | 6202 | 17 | 8400 | 35 | 11 | 7.4 | 3.42 | 0,06 | 0,9 | |||
17 | 6203 | 30 | 7350 | 40 | 12 | 7.9 | 3.8 | 0,07 | 1.1 | |||
20 | 6204 | 50 | 6000 | 47 | 14 | 9.4 | 4.46 | 0,11 | 1.3 | |||
25 | 6205 | 85 | 5200 | 52 | 15 | 10.7 | 5.46 | 0,14 | 2 | |||
30 | 6206 | 138 | 4200 | 62 | 16 | 11.7 | 6.45 | 0,21 | 4.4 | |||
35 | 6207 | 175 | 3600 | 72 | 17 | 12.6 | 7.28 | 0,3 | 5.8 | |||
40 | – | 325 | 3000 | 80 | 22 | 15.54 | 12.25 | 0,5 | 7 | |||
CSK. .PP | 15 | 6202 | 17 | 8400 | 35 | 11 | 2 | 0,6 | 7.4 | 3.42 | 0,06 | 0,9 |
17 | 6203 | 30 | 7350 | 40 | 12 | 2 | 1 | 7.9 | 3.8 | 0,07 | 1.1 | |
20 | 6204 | 50 | 6000 | 47 | 14 | 3 | 1.5 | 9.4 | 4.46 | 0,11 | 1.3 | |
25 | 6205 | 85 | 5200 | 52 | 15 | 6 | 2 | 10.7 | 5.46 | 0,14 | 2 | |
30 | 6206 | 138 | 4200 | 62 | 16 | 6 | 2 | 11.7 | 6.45 | 0,21 | 4.4 | |
35 | 6207 | 175 | 3600 | 72 | 17 | 8 | 2.5 | 12.6 | 7.28 | 0,3 | 5.8 | |
40 | – | 325 | 3000 | 80 | 22 | 10 | 3 | 15.54 | 12.25 | 0,5 | 7 | |
CSK. P-2RS | 12 | – | 9.3 | 10000 | 32 | 14 | 6.1 | 2.77 | 0,05 | 3 | ||
15 | – | 17 | 8400 | 35 | 16 | 7.4 | 3.42 | 0,07 | 4 | |||
17 | – | 30 | 7350 | 40 | 17 | 7.9 | 3.8 | 0,09 | 5.6 | |||
20 | – | 50 | 6000 | 47 | 19 | 9.4 | 4.46 | 0,145 | 6 | |||
25 | – | 85 | 5200 | 52 | 20 | 10.7 | 5.46 | 0,175 | 6 | |||
30 | – | 138 | 4200 | 62 | 21 | 11.7 | 6.45 | 0,27 | 7.5 | |||
35 | – | 175 | 3600 | 72 | 22 | 12.6 | 7.28 | 0,4 | 8.2 | |||
40 | – | 325 | 3000 | 80 | 27 | 15.54 | 12.25 | 0,6 | 10 |
