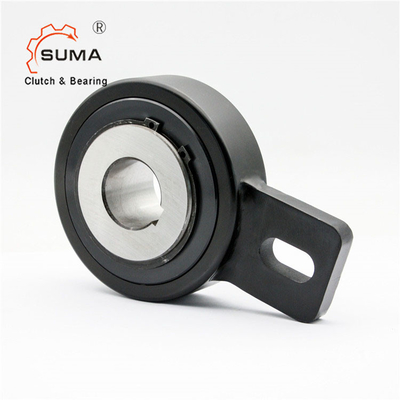

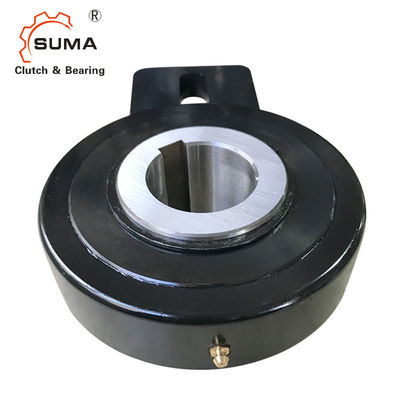

GVG80 GVG90 houdt Jakobsladder tegen ondersteunt Koppeling
De eigenschappen van Jakobsladder ondersteunen Koppeling
GVG-de reeks freewheelt is met spragskooien, wordt het centreren tussen het binnenras en buitenras uitgevoerd door middel van struiken.
de torsiekrachten worden overgebracht van de schacht aan het binnenras door middel van een sleutel.
De schachttolerantie moet h6 zijn.
Wanneer freewheel wordt gebruikt aangezien een niet terugkeerapparaat, de hefboom vast aan het buitenras tussen twee steunen moet worden geklemd; anders moet een speld worden opgenomen
in het van een lus voorzien gat. Wanneer gesloten aan het kader van een machine, houdt het tegen freewheelt roterend
de struiken, de hefboom moeten een bepaalde hoeveelheid ontruiming worden gegeven om voor de asbeweging toe te staan.
freewheel wordt geleverd reeds ingevet.
De afmetingen en de Capaciteiten van Jakobsladder ondersteunen Koppeling
Model |
dH7 mm |
D mm |
L mm |
B1 mm |
L1 mm |
B2 mm |
I2 mm |
I3 mm |
I4 mm |
Gewicht kg |
Max Speed |
Torsie NM |
GVG20 | 20 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 113 | 2.5 | 400 | 606 |
GVG25 | 25 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 113 | 2.4 | 400 | 606 |
GVG30 | 30 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 113 | 2.3 | 400 | 606 |
GVG35 | 35 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 125 | 2.2 | 400 | 606 |
GVG40 | 40 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 4 | 300 | 1295 |
GVG45 | 45 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.8 | 300 | 1295 |
GVG50 | 50 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.7 | 300 | 1295 |
GVG55 | 55 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.5 | 300 | 1295 |
GVG60 | 60 | 161 | 54 | 70 | 15 | 18 | 35 | 10 | 140 | 6.1 | 250 | 2550 |
GVG70 | 70 | 161 | 54 | 70 | 15 | 18 | 35 | 10 | 140 | 5.7 | 250 | 2550 |
GVG80 | 80 | 190 | 70 | 70 | 20 | 25 | 45 | 15 | 165 | 10.2 | 200 | 4875 |
GVG90 | 90 | 190 | 70 | 70 | 20 | 25 | 45 | 15 | 165 | 9.6 | 200 | 4875 |
Kyey DIN 6885
2)Maximum toegestane snelheid
