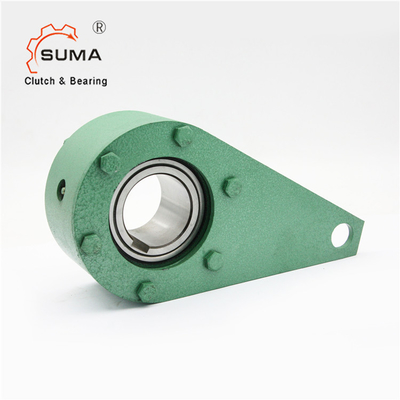

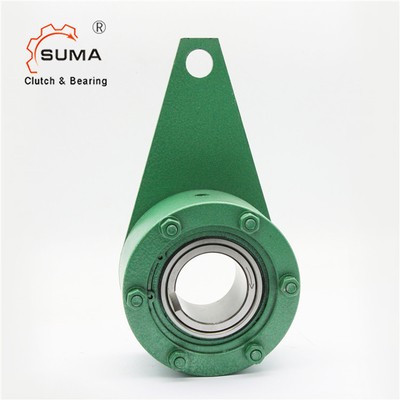

NJ95 NYD95 ND80 houdt freewheelt ondersteunt Koppeling tegen
De eigenschappen van NYD NJ ondersteunen
Ondersteun NJ (NYD, Nd) met torsiewapen zijn zonder kogellagerssteun. Backstop wordt geschikt door schachten of schachteinden.
Ondersteun NJ worden gebruikt zoals:
Ondersteunt voor toepassingen met lage snelheid.
Zij worden ontworpen voor gebruik in geneigde transportband-riem systemen, liften en pompen. De taconietverbindingen beschermen ondersteunt wanneer de voorwaarden vuil en stoffig zijn.
MODELLEN NJ65-NJ450
Afmetingen en Capaciteiten
Type | Ladingscapaciteit | Binnenras Max. Snelheid | Belemmeringstorsie | Droeg | Grootte (mm) | Gewicht | ||||||||
N.m | r/min | N.m | mm | A | B | D | H | h1 | Φ | h | L | L1 | kg | |
ND16 (NJ65) | 1600 | 150 | 4 | 50-65 | 50 | 6 | 160 | 226 | 16 | 13.5 | 30 | 85 | 106 | 13.5 |
ND25 (NJ75) | 2500 | 5 | 60-75 | 65 | 170 | 269 | 19 | 16.5 | 35 | 16.1 | ||||
ND60 (NJ85) | 6000 | 8 | 70-85 | 95 | 9 | 210 | 329 | 29 | 20.5 | 45 | 110 | 135 | 29.2 | |
ND80 (NJ95) | 8000 | 10 | 80-95 | 105 | 230 | 382 | 32 | 55 | 138 | 37.2 | ||||
ND110 (NJ110) | 11000 | 15 | 90-110 | 110 | 12 | 270 | 425 | 40 | 26 | 60 | 141 | 46.2 | ||
ND160 (NJ130) | 16000 | 100 | 20 | 100-130 | 120 | 320 | 506 | 36 | 65 | 130 | 161 | 82.8 | ||
ND250 (NJ160) | 25000 | 35 | 120-160 | 120 | 20 | 360 | 612 | 32 | 31 | 140 | 183 | 125 | ||
ND380 (NJ200) | 38000 | 45 | 160-200 | 130 | 430 | 623 | 43 | 41 | 70 | 160 | 207 | 180 | ||
ND500 (NJ220) | 50000 | 80 | 75 | 160-220 | 238 | 259 | 500 | 820 | 80 | - | 230 | 303 | 351 | |
ND650 (NJ230) | 65000 | 80 | 85 | 180-240 | 260 | 279 | 540 | 900 | 90 | - | 250 | 323 | 525 | |
ND900 (NJ250) | 90000 | 50 | 95 | 180-250 | 288 | 323 | 600 | 1000 | 100 | - | 290 | 367 | 675 | |
ND1250 (NJ270) | 125000 | 100 | 200-270 | 298 | 650 | 1100 | 110 | - | 737 | |||||
ND1800 (NJ300) | 180000 | 110 | 230-300 | 356 | 335 | 780 | 1300 | 135 | - | 290 | 392 | 1123 | ||
ND2700 (NJ320) | 270000 | 140 | 250-320 | 386 | 345 | 850 | 1500 | 135 | 320 | 412 | 1425 | |||
ND3200 (NJ350) | 320000 | 160 | 250-350 | 414 | 360 | 930 | 1600 | 135 | 360 | 426 | 1955 | |||
ND5200 (NJ420) | 520000 | 220 | 320-420 | 474 | 484 | 1030 | 1800 | 165 | 450 | 550 | 2930 | |||
ND7000 (NJ450) | 700000 | 250 | 350-450 | 526 | 494 | 1090 | 2000 | 165 | 480 | 574 | 3380 |
Steun
De achter drijftorsie wordt beperkt door het torsiewapen. Het torsiewapen moet niet in positie worden vastgeklemd. Het moet 0,5 duimspel in de as en in radiale richting hebben.
NJ ondersteunt wordt geleverd voor een ontruimingspasvorm. Setscrews op de binnenring wordt verstrekt voor asbehoud, worden de schachtkragen niet vereist.
