Het Lager van de Spragkoppeling
>
|
| Plaats van herkomst | China |
| Merknaam | SUMA |
| Certificering | ISO SGS |
| Modelnummer | FGK40 FGK45 FGK50 |

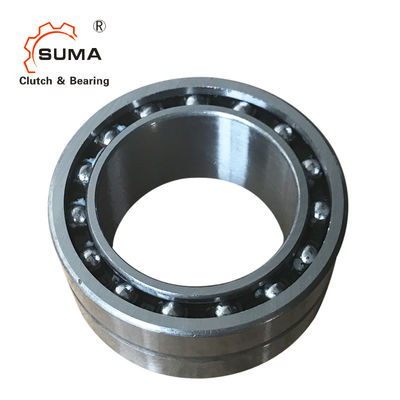

De Manier van FGK40 FGK45 FGK50 Één freewheelt Koppelingslagers voor Pakketmachine
Eigenschappen
FGK die Koppeling overschrijden kan worden gebruikt zoals:
1. het overschrijden van koppeling
2. ondersteun koppeling
3. indexerende koppeling
Afmetingen en Capaciteiten
| Type | Grootte |
TKN1) |
Overrunningspeeds |
Lager reeks
|
Ladingen | Gewicht | |||||||
|
Rollen dyne. |
Ballen dyne. |
Rollen stat. |
Ballen stat. |
||||||||||
FGK |
D | n imax2) | n amax3) | C | C | C0 | C0 | D | L | r | |||
| [mm] | [NM] | [min-1] | [min-1] | [N] | [N] | [N] | [N] | [mm] | [mm] | [mm] | [kg] | ||
| 20 | 51 | 5500 | 4000 | 5904 | 5600 | 4400 | 2900 | 2750 | 37 | 23 | 0,5 | 0,09 | |
| 25 | 65 | 5300 | 3800 | 5905 | 6300 | 5300 | 3450 | 3350 | 42 | 23 | 0,5 | 0,11 | |
| 30 | 95 | 5000 | 3500 | 5906 | 7700 | 5500 | 4600 | 3650 | 47 | 23 | 0,5 | 0,13 | |
| 35 | 204 | 4600 | 3200 | 5907 | 8200 | 8500 | 5200 | 5700 | 55 | 27 | 1 | 0,2 | |
| 40 | 315 | 4200 | 3000 | 5908 | 8650 | 9300 | 5750 | 6700 | 62 | 30 | 1 | 0,3 | |
| 45 | 370 | 3800 | 2500 | 5909 | 9200 | 9700 | 6350 | 7300 | 68 | 30 | 1 | 0,34 | |
| 50 | 460 | 3400 | 2200 | 5910 | 9650 | 10000 | 6950 | 7800 | 72 | 30 | 1 | 0,36 | |
NOTA'S
1) Tmax = 2 × TKN
“ Verwijs naar Selectiepagina 10 tot 13
2) Binnenrasoverschrijdingen
3) Buitenrasoverschrijdingen
“ Verwijs naar het opzetten en onderhoudsinstructiespagina 16 tot 19
Het opzetten en het Koppelen
