| Plaats van herkomst | China |
| Merknaam | SUMA |
| Certificering | ISO SGS |
| Modelnummer | FON127SF |

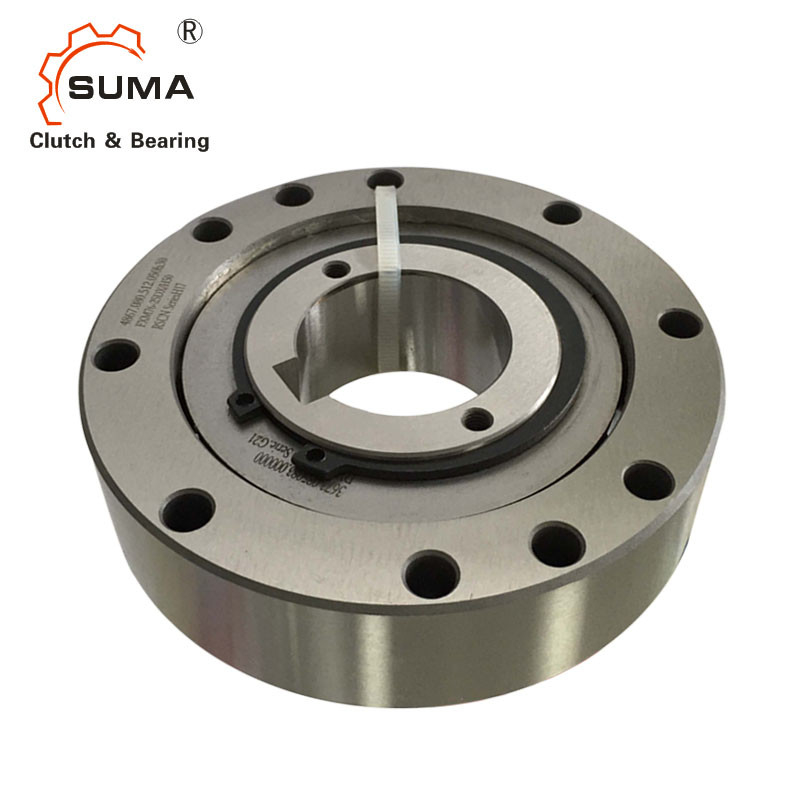

FON Series Sprag Type Freewheel ondersteunt het Dragen van Één Manier FON72SF FON127SF
Eigenschap van FON Freewheel Backstop Bearing
Geïntegreerd freewheelt FON zijn sprag freewheelt zonder lagersteun. Freewheelt FON worden gebruikt zoals:
Ondersteunt
Het overschrijden van Koppelingen
Het indexeren freewheelt
Naast standaard, zijn twee andere types beschikbaar voor uitgebreide levensduur en
het indexeren nauwkeurigheid. Nominale torsies tot 25 000 NM. Bores tot 155 mm. Vele standaardboringen zijn beschikbaar.
De afmeting en de Capaciteit van FON freewheelen ondersteunen het Dragen
| Freewheel Grootte | Type |
Nominaal torsie Mn NM |
Max. snelheid Binnenring overschrijdingen min-1 |
Buitenring overschrijdingen min-1 |
Type |
Nominaal t orque Mn NM |
Max. snelheid Binnenring overschrijdingen min-1 |
Buitenring overschrijdingen min-1 |
Type |
Nominaal t orque Mn NM |
Spraglancering bij buitenringssnelheid min-1 |
Max. snelheid Buitenring overschrijdingen min-1 |
De binnenring drijft min-1 |
| FON37 | SF | 220 | 2 500 | 2 600 | SFT | 220 | 2 500 | 2 600 | SFZ | 180 | 2 900 | 3 700 | 340 |
| FON44 | SF | 315 | 1 900 | 2 200 | SFT | 315 | 1 900 | 2 200 | SFZ | 250 | 2 250 | 3 000 | 320 |
| FON57 | SF | 630 | 1 400 | 1 750 | SFT | 630 | 1 400 | 1 750 | SFZ | 630 | 2 000 | 2 200 | 560 |
| FON72 | SF | 1 250 | 1 120 | 1 600 | SFT | 1 250 | 1 120 | 1 600 | SFZ | 1 250 | 1 550 | 1 850 | 488 |
| FON82 | SF | 1 900 | 1 025 | 1 450 | SFT | 1 900 | 1 025 | 1 450 | SFZ | 1 700 | 1 450 | 1 600 | 580 |
| FON107 | SF | 2 800 | 880 | 1 250 | SFT | 2 800 | 880 | 1 250 | SFZ | 2 500 | 1 300 | 1 350 | 520 |
| FON 127 | SF | 6 300 | 800 | 1 150 | SFT | 6 300 | 800 | 1 150 | SFZ | 5 000 | 1 200 | 1 200 | 480 |
| FON 140 | SF | 10 000 | 750 | 1 100 | SFT | 10 000 | 750 | 1 100 | SFZ | 10 000 | 950 | 1 150 | 380 |
| FON 170 | SF | 16 000 | 700 | 1 000 | SFT | 16 000 | 700 | 1 000 | SFZ | 14 000 | 880 | 1 000 | 352 |
| FON 200 | SF | 25 000 | 630 | 900 | SFT | 25 000 | 630 | 900 | SFZ | 20 000 | 680 | 900 | 272 |
| Freewheel Grootte | Droeg D | Maximum | A | B | D | F | G ** | J | L | P | T | Z ** | Gewicht | ||
| Norm | |||||||||||||||
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | kg | |||
| FON 37 | 20 | 25* | 18,5 | 25 | 85 | 55 | M 6 | 37 | 35 | 0,5 | 70 | 6 | 0,8 | ||
| FON 44 | 25 | 32* | 18,5 | 25 | 95 | 62 | M 6 | 44 | 35 | 0,5 | 80 | 8 | 1,0 | ||
| FON 57 | 30 | 35 | 40 | 42* | 23,5 | 30 | 110 | 75 | M 8 | 57 | 45 | 0,5 | 95 | 8 | 1,7 |
| FON 72 | 45 | 55* | 29,5 | 38 | 132 | 90 | M 8 | 72 | 60 | 1,0 | 115 | 12 | 3,0 | ||
| FON 82 | 50 | 55 | 65* | 31,0 | 40 | 145 | 100 | M 10 | 82 | 60 | 1,0 | 125 | 12 | 4,0 | |
| FON 107 | 70 | 85* | 33,0 | 45 | 170 | 125 | M 10 | 107 | 65 | 1,0 | 150 | 12 | 6,0 | ||
| FON 127 | 90 | 100* | 58,0 | 68 | 200 | 145 | M 12 | 127 | 75 | 1,0 | 180 | 12 | 11,5 | ||
| FON 140 | 100 | 115* | 58,0 | 68 | 250 | 180 | M 16 | 140 | 75 | 1,0 | 225 | 12 | 17,0 | ||
| FON 170 | 120 | 140* | 60,0 | 70 | 290 | 210 | M 16 | 170 | 75 | 1,0 | 258 | 16 | 24,0 | ||
| FON 200 | 140 | 155 | 73,0 | 85 | 320 | 240 | M 16 | 200 | 85 | 1,5 | 288 | 16 | 34,0 | ||
Steun
Geïntegreerd freewheelt FON zijn zonder lagersteun. Concentrische groepering van binnen en
de buitenring moet door de klant worden verstrekt. De toelaatbare looppas uit (T.I.R.) moet zijn
waargenomen. Geïntegreerd freewheelt FON is gecentreerd en vastgebout via het buitenspoor F op het deel van de klantengehechtheid aan dit. De tolerantie van de proefdiameter van het gehechtheidsdeel moet ISO h6 zijn. De tolerantie van de schacht moet ISO h6 of j6 zijn.
Smering
In het geval van het type met spraglancering Z, bij snelheden hoger dan de snelheid van de spraglancering, nr
de speciale smering wordt vereist; freewheel onderhoud-vrije functies. Wanneer het werken
onder de snelheid van de spraglancering, moet een oliesmering van de gespecificeerde oliekwaliteit worden verstrekt.
