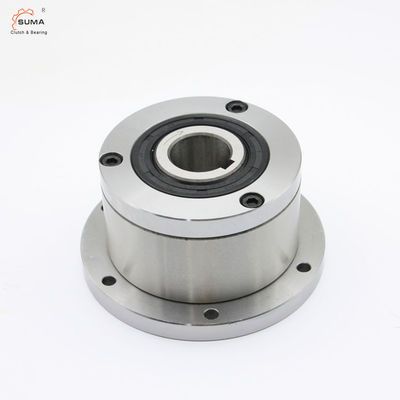

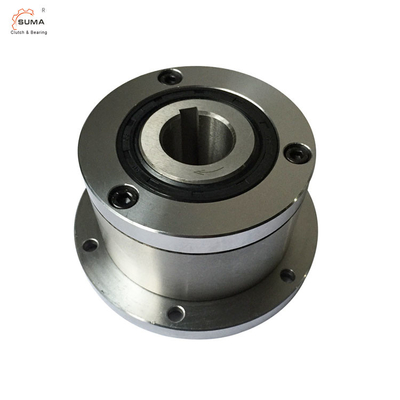

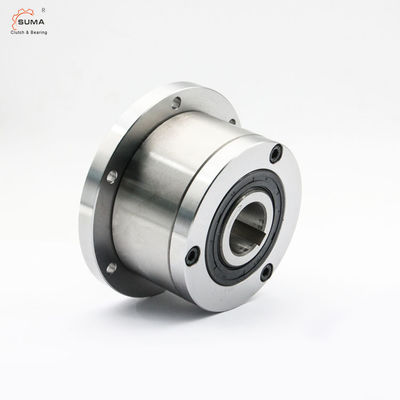

GLP...F7D7 Flanke Freewheel Bearing Backstop Clutch GLP30F7D7
Kenmerken
GL-freewheels hebben 160 kogellagers die worden gebruikt om het binnenste met het buitenste te centreren.de koppelkrachten worden door middel van de sleutel van de as naar de binnenkant en door middel van schroeven van de buitenkant naar de buitenkant overgebracht.De tolerantie van de as moet h6 of j6 en de tolerantie van de buitenste splitsing h7 zijn.Elk freewheel wordt geleverd met twee papieren pakkingen die moeten worden geplaatst tussen de buitenste race en de flenzenAls ze niet worden gebruikt, kan het vrije wiel ernstig beschadigd raken.
Afmetingen en capaciteit
Model nr. | dH7 | Dh6 | L | L2 | s | Dg | bH8 | t | Rotatiesnelheid | Torsen | Gewicht | |
mm | mm | mm | mm | mm | mm | mm | mm | Interne race | Buitenaards ras | Nm | Kilo's | |
GLP 12 F7-D7 | 12 | 62 | 42 | 20 | 10 | 70 | 4 | 2 | 4000 | 5600 | 55 | 1 |
GLP 15 F7-D7 | 15 | 68 | 52 | 28 | 11 | 76 | 5 | 3 | 3700 | 5300 | 125 | 1.4 |
GLP 20 F7-D7 | 20 | 75 | 57 | 34 | 10.5 | 84 | 6 | 3.5 | 2700 | 4600 | 181 | 1.9 |
GLP 25 F7-D7 | 25 | 90 | 60 | 35 | 11.5 | 99 | 8 | 4 | 2200 | 3600 | 288 | 2.8 |
GLP 30 F7-D7 | 30 | 100 | 68 | 43 | 11.5 | 109 | 8 | 4 | 1800 | 3300 | 500 | 3.7 |
GLP 35 F7-D7 | 35 | 110 | 74 | 45 | 13.5 | 119 | 10 | 5 | 1500 | 3000 | 735 | 4.7 |
GLP 40 F7-D7 | 40 | 125 | 86 | 53 | 15.5 | 135 | 12 | 5 | 1200 | 2600 | 1040 | 7.1 |
GLP 45 F7-D7 | 45 | 130 | 86 | 53 | 15.5 | 140 | 14 | 5.5 | 1000 | 2400 | 1125 | 7.4 |
GLP 50 F7-D7 | 50 | 150 | 94 | 64 | 14 | 160 | 14 | 5.5 | 850 | 2200 | 2125 | 10.4 |
GLP 55 F7-D7 | 55 | 160 | 104 | 66 | 18 | 170 | 16 | 6 | 750 | 2000 | 2625 | 13.4 |
GLP 60 F7-D7 | 60 | 170 | 114 | 78 | 17 | 182 | 18 | 7 | 650 | 1900 | 3500 | 15.9 |
GLP 70 F7-D7 | 70 | 190 | 134 | 95 | 18.5 | 202 | 20 | 7.5 | 550 | 1700 | 5750 | 20.8 |
GLP 80 F7-D7 | 80 | 210 | 144 | 100 | 21 | 222 | 22 | 9 | 500 | 1600 | 8500 | 27.1 |
GLP 90 F7-D7 | 90 | 230 | 158 | 115 | 20.5 | 242 | 25 | 9 | 450 | 1500 | 14500 | 40 |
GLP 100 F7-D7 | 100 | 270 | 182 | 120 | 30 | 282 | 28 | 10 | 350 | 1250 | 20000 | 67 |
GLP 120 F7-D7 | 120 | 310 | 202 | 140 | 30 | 322 | 32 | 11 | 300 | 1100 | 25000 | 82 |
GLP 130 F7-D7 | 130 | 310 | 212 | 152 | 29 | 322 | 32 | 11 | 250 | 1000 | 31250 | 94 |
GLP 150 F7-D7 | 150 | 400 | 246 | 180 | 32 | 412 | 36 | 12 | 200 | 800 | 70000 | 187 |
