Het Lager van de nokkenkoppeling
>
|
| Plaats van herkomst | China |
| Merknaam | SUMA |
| Certificering | ISO SGS |
| Modelnummer | MDEU15 |

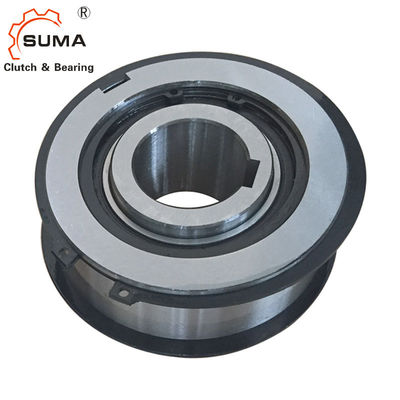

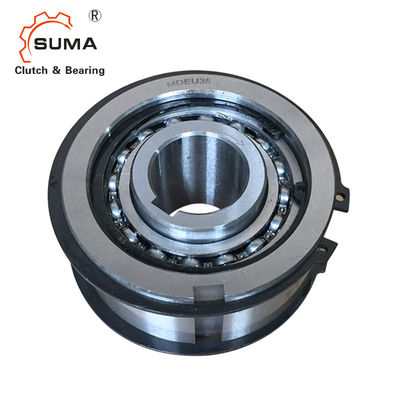

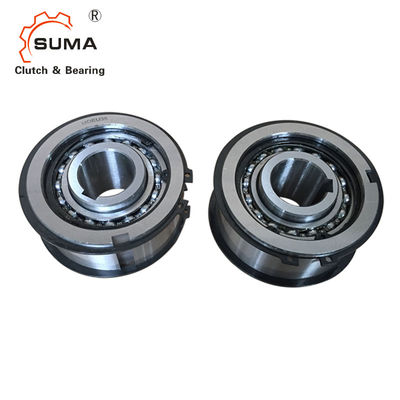

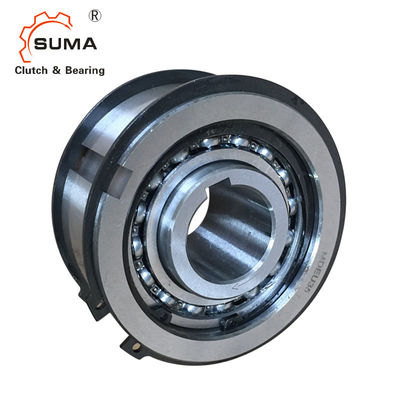

MDEU GCr15 kiest het Lager van de Nokkensprag van de Manierh7 Tolerantie uit
Installatie en Gebruik
1. De boringen van de katrol, de tand, enz., zouden een tolerantie van H6 of H7 moeten hebben.
2. Gebouwd in roltype lager, wegens de structuur van nok en rol.
3. Wanneer het installeren van de Nokkenkoppeling op de schacht, druk lichtjes de koppelings binnenrace.
4. Pas nooit duwladingen op de Nokkenkoppeling toe. Andere apparaten
Zou moeten worden verstrekt die duwladingen op te nemen op de Nokkenkoppeling worden toegepast.
5. In het geval van grote radiale die ladingen op de Nokkenkoppeling worden toegepast als het installeren met katrol, zou een ander lager moeten worden voorbereid zodat het punt van de ladingen op het lager kan worden gehangen.
6. De sleutel zou ISO R773 (DIN 6885,1) moeten met in overeenstemming zijn met. Merk op dat de spiebaanafmetingen van buitenras niet overeenkomstig de spiebaanafmetingen is die in ISO R773 vermeldden (DIN 6885,1).
Afmetingen en Capaciteiten
Model |
Torsie Capaciteit (N@m) |
Max. Het overschrijden (r/min) Binnenras |
Max. Het indexeren (cyclus/min) |
Max.Radial Lading wanneer Het overschrijden (n) |
Droeg Grootte (H7) |
Binnenras Spiebaan |
A |
B (h7) |
C |
D |
E |
F |
G |
H |
I |
Buitenras Spiebaan |
Gewicht (kg) |
| MDEU15 | 70 | 600 | 100 | 610 | 15 | 5x2.3 | 39 | 55 | 37 | 25 | 42 | 1 | 30 | 3.5 | 0,8 | 5x3 | 0,52 |
| MDEU20 | 150 | 500 | 100 | 910 | 20 | 6x2.8 | 42 | 68 | 40 | 32 | 52 | 1 | 33 | 3.5 | 0,8 | 6x3.5 | 0,88 |
| MDEU25 | 230 | 450 | 100 | 1060 | 25 | 8x3.3 | 42 | 80 | 40 | 40 | 65 | 1 | 33 | 3.5 | 0,8 | 8x4 | 1.1 |
| MDEU30 | 390 | 400 | 100 | 1400 | 30 | 8x3.3 | 50 | 90 | 48 | 45 | 72 | 1 | 36 | 6 | 1 | 8x4 | 1.7 |
| MDEU35 | 460 | 350 | 100 | 1500 | 35 | 10x3.3 | 50 | 100 | 48 | 50 | 80 | 1 | 36 | 6 | 1 | 10x5 | 2.1 |
| MDEU40 | 530 | 350 | 100 | 1580 | 40 | 12x3.3 | 50 | 110 | 48 | 55 | 78 | 1 | 36 | 6 | 1 | 12x5 | 2.7 |
| MDEU45 | 690 | 300 | 100 | 1770 | 45 | 14x3.8 | 50 | 120 | 48 | 65 | 88 | 1 | 36 | 6 | 1 | 14x5.5 | 3.2 |
| MDEU50 | 870 | 300 | 100 | 1880 | 50 | 14x3.8 | 50 | 130 | 48 | 70 | 95 | 1 | 36 | 6 | 1 | 14x5.5 | 3.8 |
| MDEU55 | 1100 | 250 | 100 | 2850 | 55 | 16x4.3 | 60 | 140 | 58 | 80 | 105 | 1 | 46 | 6 | 1.5 | 16x6 | 5.3 |
| MDEU60 | 1500 | 250 | 100 | 3060 | 60 | 18x4.4 | 60 | 150 | 58 | 90 | 115 | 1 | 46 | 6 | 1.5 | 18x7 | 6.1 |
| MDEU70 | 1900 | 200 | 100 | 3470 | 70 | 20x4.9 | 60 | 170 | 58 | 100 | 125 | 1 | 46 | 6 | 1.5 | 20x7.5 | 7.9 |
| MDEU80 | 2300 | 200 | 100 | 3600 | 80 | 22x5.4 | 60 | 190 | 58 | 110 | 140 | 1 | 46 | 6 | 1.5 | 22x9 | 9.7 |
Het opzetten en het Koppelen
