Plaats van herkomst | China |
Merknaam | SUMA |
Certificering | ISO SGS |
Modelnummer | USNU60 |

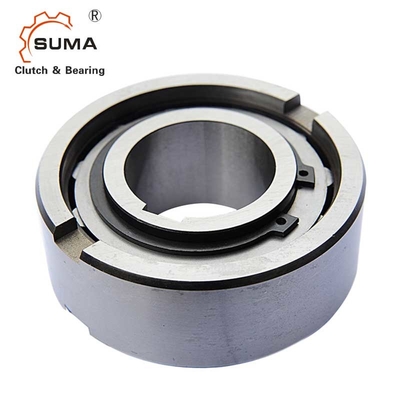

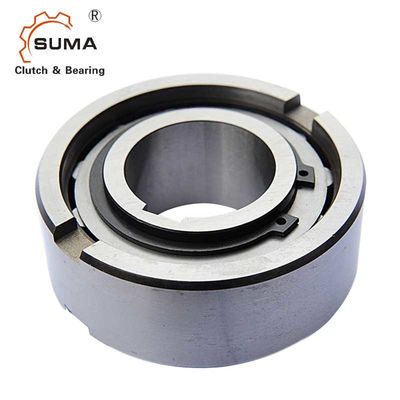

USNU-de Lagers van de de Rolkoppeling van de Reeksusnu60 Één Manier
Eigenschappen
De USNU-Reeks freewheelt is niet self-centering. Het is daarom noodzakelijk om één te plaatsen of twee lagers naast freewheelen zodat het buitenras centraal aan het binnenras kan roteren.
USNU freewheelt heeft kogellagers met dezelfde afmetingen zoals 63. reeks.
De torsiekrachten worden overgebracht van de schacht aan het binnenras door middel van een sleutel en van het buitenras aan de plaatsing door middel van voortrekkers of door middel van een interferentiepasvorm als de plaatsingstolerantie tot een K6 wordt gemaakt.
De schachttolerantie moet of h6 of j7 zijn; de tolerantie voor de plaatsing moet of H7 of F7 zijn.
Wanneer de voortrekkers niet worden gebruikt, zou de plaatsingstolerantie K6 moeten zijn.
Alvorens wordt gezet op de dienst, moet met geschikte die smeermiddelen na de instructies freewheelt worden gesmeerd op pagina 12 worden gegeven. De oliesmering is essentieel wanneer een hoog aantal omwentelingen in neutraal wordt bereikt.
Technische Datas
Afmetingen en Capaciteiten
Type | Grootte |
TKN1) |
Het overschrijden Snelheden |
Gewicht
|
Belemmeringstorsie | |||||||||
USNU |
dH7 | nimax2) | namax3) | Dn6 | D5 | L | B | t | s | e | F | RT | ||
[mm] | [NM] | [min-1] | [min-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | [Ncm] | |
8 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0,6 | 0,3 | 0,07 | 1.6 | |
12 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0,6 | 0,3 | 0,06 | 1.6 | |
15 | 30 | 2400 | 3600 | 42 | 37 | 18 | 5 | 1.8 | 2.4 | 0,8 | 0,3 | 0,11 | 1.9 | |
17 | 49 | 2300 | 3400 | 47 | 40 | 19 | 5 | 2.3 | 2.4 | 1.2 | 0,8 | 0,15 | 1.9 | |
20 | 78 | 2100 | 3100 | 52 | 42 | 21 | 6 | 2.3 | 2.4 | 1.2 | 0,8 | 0,19 | 1.9 | |
25 | 125 | 1700 | 2600 | 62 | 51 | 24 | 8 | 2.8 | 2.4 | 1.2 | 0,8 | 0,38 | 5.6 | |
30 | 255 | 1400 | 2200 | 72 | 60 | 27 | 10 | 2.5 | 2.4 | 1.8 | 1 | 0,54 | 14 | |
35 | 383 | 1200 | 1900 | 80 | 70 | 31 | 12 | 3.5 | 2.4 | 1.8 | 1 | 0,74 | 16 | |
40 | 538 | 1100 | 1700 | 90 | 78 | 33 | 12 | 4.1 | 2.5 | 1.8 | 1 | 0,92 | 38 | |
45 | 780 | 1000 | 1600 | 100 | 85 | 36 | 14 | 4.6 | 2.5 | 1.8 | 1 | 1.31 | 43 | |
50 | 1013 | 850 | 1350 | 110 | 92 | 40 | 14 | 5.6 | 2.5 | 1.8 | 1 | 1.74 | 55 | |
60 | 1825 | 750 | 1050 | 130 | 110 | 46 | 18 | 5.5 | 3.6 | 2.6 | 1.5 | 2.77 | 110 | |
70 | 2300 | 600 | 950 | 150 | 125 | 51 | 20 | 6.9 | 3.6 | 2.6 | 1.5 | 4.16 | 140 | |
80 | 3275 | 550 | 850 | 170 | 140 | 58 | 20 | 7.5 | 3.6 | 2.6 | 1.5 | 6.09 | 180 | |
90 | 5325 | 500 | 750 | 190 | 160 | 64 | 20 | 8 | 3.6 | 2.6 | 2 | 8.2 | 230 | |
100 | 7250 | 450 | 680 | 215 | 175 | 73 | 24 | 8.5 | 3.6 | 2.6 | 2 | 12.6 | 380 | |
120 | 13500 | 370 | 550 | 260 | 215 | 86 | 28 | 10 | 3.6 | 2.6 | 2.5 | 22 | 650 | |
150 | 26625 | 300 | 460 | 320 | 260 | 108 | 32 | 12 | 3.6 | 3.6 | 2.5 | 42 | 1000 | |
200 | 44500 | 230 | 350 | 420 | 350 | 138 | 45 | 16 | 7.6 | 3.6 | 3 | 93 | 2000 |
NOTA'S
ASNU8-12, ASNU200-spiebaan aan DIN 6885. 1,
andere grootte aan DIN 6885,3
1) MAXIMUM T = 2 × T KN
2) Binnenrasoverschrijdingen
3) Buitenrasoverschrijdingen
