Het Type van GCr15sprag freewheelt Één Lager van de Manierkoppeling
Eigenschappen
De Britse. .zz reeks is freewheelt opnemend een 62. .series-lager. Zelf-centreert freewheelt is reeds greaselubricated en komt met stofdichte bescherming. Voor het Britse. .ZZ model, komt de transmissie door het sluiten met n6-tolerantie voor schacht en n6 voor de zetel voor te passen. Het model van UKC. .ZZ is uitgerust met een spiebaan op het binnenras en zou op k6-tolerantieschachten moeten worden gepast.
Seat-het passen moet worden uitgevoerd met n6-het sluitentolerantie. Het model van UKCC. .ZZ is uitgerust met een spiebaan op het binnen en buitenras, is de tolerantie h6 voor de schacht en h6 voor de stijve zetel. de Britse. .zz reeks wordt gebouwd met een c5-ontruiming die een normale ontruiming na het sluiten wordt. De races kunnen aan de schacht en de zetel worden gelijmd. In dit geval, blijft de ontruiming c5.
Het werk temperatuur:
-10°C +60°C
Afmetingen en Capaciteiten
Model | D | Dh5 | L | BJS10 | t | b1JS9 | t1 | Gewicht | nMAX | Ladingscapaciteit | Lager Reeks |
TN | Weerstand torsie |
|
mm | kg | min-1 | din.(N) | stat.(N) | NM | NM | ||||||||
HET UK 8 ZZ | 8 | 22 | 9 | 0,02 | 15000 | 3300 | 860 | 2.5 | 0,005 | |||||
HET UK 12 ZZ | 12 | 32 | 10 | 0,04 | 10000 | 6100 | 2770 | 6201ZZ | 9.3 | 0,007 | ||||
HET UK 15 ZZ | 15 | 35 | 11 | 0,06 | 8400 | 7400 | 3400 | 6202ZZ | 16.9 | 0,009 | ||||
HET UK 17 ZZ | 17 | 40 | 12 | 0,07 | 7350 | 7900 | 3800 | 6203ZZ | 30.6 | 0,011 | ||||
HET UK 20 ZZ | 20 | 47 | 14 | 0,11 | 6000 | 9400 | 4450 | 6204ZZ | 50 | 0,013 | ||||
HET UK 25 ZZ | 25 | 52 | 15 | 0,14 | 5200 | 10700 | 5450 | 6205ZZ | 85 | 0,020 | ||||
HET UK 30 ZZ | 30 | 62 | 16 | 0,21 | 4200 | 11700 | 6450 | 6206ZZ | 138 | 0,044 | ||||
HET UK 35 ZZ | 35 | 72 | 17 | 0,30 | 3600 | 12600 | 7250 | 6207ZZ | 175 | 0,058 | ||||
HET UK 40 ZZ | 40 | 80 | 22 | 0,50 | 3000 | 15540 | 12250 | 325 | 0,070 | |||||
UKC 12 ZZ | 12 | 32 | 10 | 4 | 1.3 | 0,04 | 10000 | 6100 | 2770 | 6201ZZ | 9.3 | 0,007 | ||
UKC 15 ZZ | 15 | 35 | 11 | 5 | 1.2 | 0,06 | 8400 | 7400 | 3400 | 6202ZZ | 16.9 | 0,009 | ||
UKC 17 ZZ | 17 | 40 | 12 | 5 | 1.2 | 0,07 | 7350 | 7900 | 3800 | 6203ZZ | 30.6 | 0,011 | ||
UKC 20 ZZ | 20 | 47 | 14 | 6 | 1.6 | 0,11 | 6000 | 9400 | 4450 | 6204ZZ | 50 | 0,013 | ||
UKC 25 ZZ | 25 | 52 | 15 | 8 | 2 | 0,14 | 5200 | 10700 | 5450 | 6205ZZ | 85 | 0,020 | ||
UKC 30 ZZ | 30 | 62 | 16 | 8 | 2 | 0,21 | 4200 | 11700 | 6450 | 6206ZZ | 138 | 0,044 | ||
UKC 35 ZZ | 35 | 72 | 17 | 10 | 2.4 | 0,30 | 3600 | 12600 | 7250 | 6207ZZ | 175 | 0,058 | ||
UKC 40 ZZ | 40 | 80 | 22 | 12 | 3.3 | 0,50 | 3000 | 15540 | 12250 | 325 | 0,070 | |||
UKCC 15 ZZ | 15 | 35 | 11 | 5 | 1.2 | 2 | 0,6 | 0,06 | 8400 | 7400 | 3400 | 6202ZZ | 16.9 | 0,009 |
UKCC 17 ZZ | 17 | 40 | 12 | 5 | 1.2 | 2 | 1 | 0,07 | 7350 | 7900 | 3800 | 6203ZZ | 30.6 | 0,011 |
UKCC 20 ZZ | 20 | 47 | 14 | 6 | 1.6 | 3 | 1.5 | 0,11 | 6000 | 9400 | 4450 | 6204ZZ | 50 | 0,013 |
UKCC 25 ZZ | 25 | 52 | 15 | 8 | 2 | 6 | 2 | 0,14 | 5200 | 10700 | 5450 | 6205ZZ | 85 | 0,020 |
UKCC 30 ZZ | 30 | 62 | 16 | 8 | 2 | 6 | 2 | 0,21 | 4200 | 11700 | 6450 | 6206ZZ | 138 | 0,044 |
UKCC 35 ZZ | 35 | 72 | 17 | 10 | 2.4 | 8 | 2.5 | 0,30 | 3600 | 12600 | 7250 | 6207ZZ | 175 | 0,058 |
UKCC 40 ZZ | 40 | 80 | 22 | 12 | 3.3 | 10 | 3 | 0,50 | 3000 | 15540 | 12250 | 325 | 0,070 |

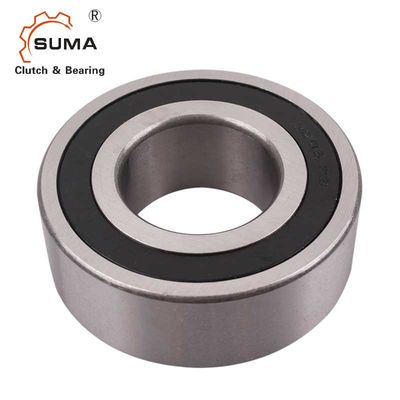

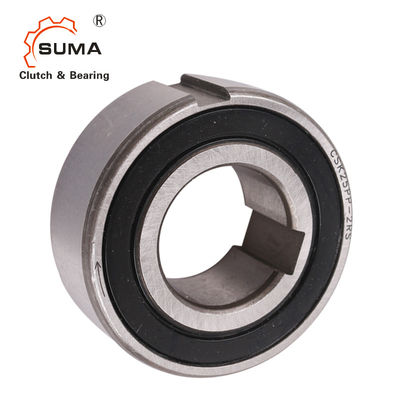

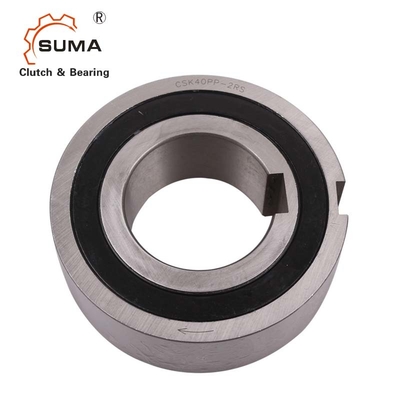

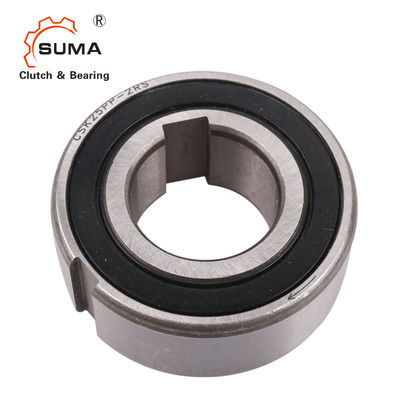

Beelden
