Het Lager van de Spragkoppeling
>
|
| Plaats van herkomst | China |
| Merknaam | SUMA |
| Certificering | ISO SGS |
| Modelnummer | FPD453Z FPD463Z FPD473Z |

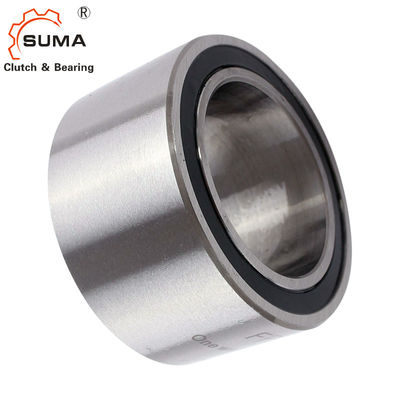

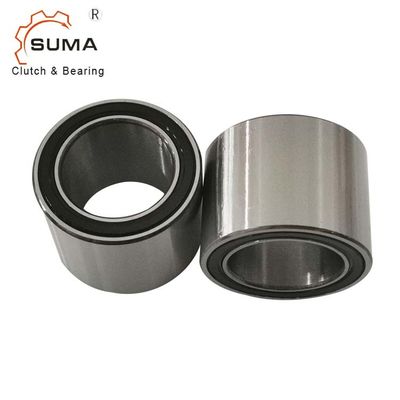

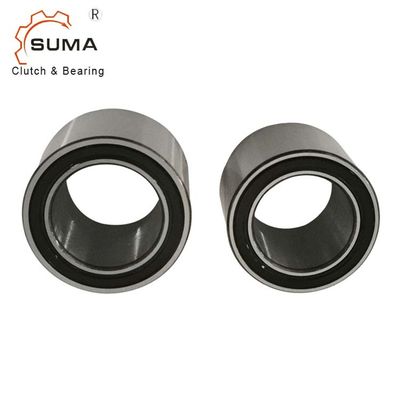

De Manier van FPD453Z FPD463Z FPD473Z Één freewheelt Overschrijdend Koppelingslager
Eigenschappen
Het dragen: Freewheel koppeling omvat bal en rollagers. De extra externe lagersteun is niet noodzakelijk.
Het vastklemmen richting: De pijl op de binnenring wijst de het vastklemmen van de binnenring richting aan.
Werkende temperatuur: max. 100° C
Smering: De doeltreffende smering van de levenolie
Installatietolerantie: Schacht h5; hub H6
Het koppelen delen
Verharden en malen van de het koppelen delen zijn niet noodzakelijk. Maak (vrij vet) grondig de het koppelen delen in de buurt van schoon freewheelen koppeling evenals freewheel de ringen van de koppeling alvorens de perspasvorm te maken.
Componenten
Freewheel Element FE 400 Z van het koppelingstussenvoegsel ·
Belt Dragend verhard staal, en maalde de Binnenpasvorm van de de ringspers van de ringspers geschikte Buiten ·
Geïntegreerde kogellagers ·
Rollager RL 400 ·
De oliesmering van het smeringsleven ·
Technische Datas
Afmetingen en Capaciteiten
| Model | D | D | W | Tnom | nmax | Cdyn. | Cstat. | Gewicht | Punt nr. |
| [mm] | [mm] | [mm] | [NM] | [t/min] | [N] | [N] | [kg] | ||
| FPD 427 M | 15 | 31 | 34 | 94 | 2.000 | 7.679 | 6.397 | 0,09 | 306516 |
| FPD 427 Z | 15 | 31 | 34 | 84 | 2.000 | 7.679 | 6.397 | 0,09 | 306517 |
| FPD 432 M | 20 | 36 | 34 | 133 | 1.800 | 8.104 | 7.241 | 0,12 | 306518 |
| FPD 432 Z | 20 | 36 | 34 | 121 | 1.800 | 8.104 | 7.241 | 0,12 | 306519 |
| FPD 437 M | 25 | 41 | 34 | 176 | 1.700 | 9.201 | 8.142 | 0,15 | 306520 |
| FPD 437 Z | 25 | 41 | 34 | 160 | 1.700 | 9.201 | 8.142 | 0,15 | 306521 |
| FPD 442 M | 30 | 46 | 34 | 223 | 1.500 | 10.247 | 10.708 | 0,18 | 300696 |
| FPD 442 Z | 30 | 46 | 34 | 208 | 1.500 | 10.247 | 10.708 | 0,18 | 300697 |
| FPD 448 M | 35 | 53 | 34 | 286 | 1.300 | 11.642 | 13.440 | 0,23 | 306524 |
| FPD 448 Z | 35 | 53 | 34 | 262 | 1.300 | 11.642 | 13.440 | 0,23 | 306525 |
| FPD 453 M | 40 | 58 | 34 | 343 | 1.200 | 11.417 | 13.577 | 0,26 | 300702 |
| FPD 453 Z | 40 | 58 | 34 | 314 | 1.200 | 11.417 | 13.577 | 0,26 | 300700 |
| FPD 463 M | 50 | 68 | 34 | 461 | 1.100 | 13.070 | 17.063 | 0,34 | 306534 |
| FPD 463 Z | 50 | 68 | 34 | 428 | 1.100 | 13.070 | 17.063 | 0,34 | 306535 |
| FPD 473 M | 60 | 78 | 34 | 588 | 1000 | 14128 | 19896 | 0,41 | 306536 |
| FPD 473 Z | 60 | 78 | 34 | 543 | 1000 | 14128 | 19896 | 0,41 | 306537 |
