Één Lager van de Manierkoppeling
>
|
| Plaats van herkomst | China |
| Merknaam | SUMA |
| Certificering | ISO SGS |
| Modelnummer | AE12 |

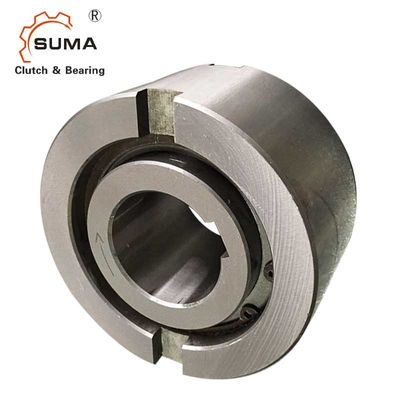

Type van de Manierrol van AE12 12*37*20MM freewheelt Één Koppelingslager
Eigenschappen
Het type VE is een roltype freewheelt gesteund niet-lager. De lagers worden vereist om as en radiale ladingen te steunen. De smering en het verzegelen moeten ook door de installatie worden verstrekt. De nominale buitendiameter is een standaardkogellagerdimensie.
Een typische regeling moet dit type naast een lager met dezelfde tolerantie van de huisvestingsdiameter installeren.
De binnenrace wordt gesloten aan de schacht. Het buitenras heeft een h6-tolerantie en zou in een huisvesting met een K7-tolerantie moeten worden gepast. De extra zijinkepingen voorzien positieve torsietransmissie.
Als de huisvestingstolerantie aan R6 is, is het gebruik van de inkepingen niet noodzakelijk, maar de huisvesting moet sterk genoeg zijn zich om niet na assemblage uit te breiden. Dit ontwerp kan een asverkeerde opstelling van binnen en buitenras van ± S/2 goedkeuren.
Technische Datas
| Punt | AE12 |
| Materiaal | GCr15 |
| Droeg dia. | 12 mm |
| Buitendia. | 37 mm |
| Breedte (b) | 20 mm |
| Torsiecapaciteit | 17 N.m |
| Het overschrijden beperkend snelheid (binnenras) | 3100 r/min |
| Het overschrijden beperkend snelheid (buitenras) | 6000 r/min |
| Gewicht | 0,11 kg |
| Pakket | Kartondoos of als uw vereisten |
Afmetingen en Capaciteiten
| Type | Grootte | Het overschrijden van snelheden | Gewicht | Belemmeringstorsie | |||||||||||
|
VE
|
dH7 (mm) |
TKN? 1 (NM) |
Nimax 2) (min-1) |
Namax 3) (min-1) |
Dh6 (mm) |
D5 (mm) |
D6 (mm) |
L (mm) |
s (mm) |
F (mm) |
e (mm) |
B (mm) |
t (mm) |
(kg) |
RT
(Ncm) |
| 12 | 17 | 3100 | 6000 | 37 | 28 | 20 | 20 | 4.5 | 0,5 | 0,8 | 6 | 3 | 0,11 | 0,7 | |
| 15 | 55 | 2300 | 5400 | 47 | 37 | 26 | 30 | 4.5 | 0,8 | 1.2 | 7 | 3.5 | 0,30 | 3.5 | |
| 20 | 146 | 2000 | 3600 | 62 | 50 | 35 | 34 | 5.5 | 0,8 | 1.2 | 8 | 3.5 | 0,55 | 8.4 | |
| 25 | 285 | 1700 | 2600 | 80 | 68 | 45 | 37 | 6.5 | 1 | 1.8 | 9 | 4 | 0,98 | 14 | |
| 30 | 500 | 1500 | 2100 | 90 | 75 | 50 | 44 | 6.2 | 1 | 1.8 | 12 | 5 | 1.50 | 23 | |
| 35 | 720 | 1300 | 1950 | 100 | 80 | 55 | 48 | 3.8 | 1 | 1.8 | 13 | 6 | 2.00 | 60 | |
| 40 | 1030 | 1200 | 1700 | 110 | 90 | 60 | 56 | 3.8 | 1.5 | 1.8 | 15 | 7 | 2.80 | 72 | |
| 45 | 1125 | 1050 | 1600 | 120 | 95 | 65 | 56 | 3.8 | 1.5 | 2.6 | 16 | 7 | 3.30 | 140 | |
| 50 | 2150 | 950 | 1300 | 130 | 110 | 75 | 63 | 5.8 | 1.5 | 2.6 | 17 | 8 | 4.20 | 180 | |
| 55 | 2675 | 850 | 1200 | 140 | 115 | 82 | 67 | 3.8 | 2 | 2.6 | 18 | 9 | 5.20 | 190 | |
| 60 | 3500 | 800 | 1100 | 150 | 125 | 90 | 78 | 7.6 | 2 | 2.6 | 18 | 9 | 6.80 | 240 | |
| 70 | 5813 | 650 | 900 | 170 | 140 | 100 | 95 | 7.6 | 2.5 | 2.6 | 20 | 9 | 10.5 | 320 | |
