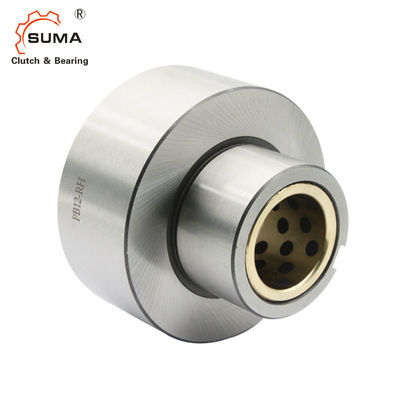

PB12 ondersteun Koppeling Één van de Koppelingsnok Manierlager
  • PB12 ondersteun Koppeling Één van de Koppelingsnok Manierlager
  • PB12 ondersteun Koppeling Één van de Koppelingsnok Manierlager

PB12 ondersteun Koppeling Één van de Koppelingsnok Manierlager

Plaats van herkomst China
Merknaam SUMA
Certificering ISO SGS
Modelnummer PB12
Productdetails
Productnaam:
Nokkenkoppeling die PB12 dragen
Gesteund lager:
Ja
Materiaal:
Dragend Staal GCr15
GROOTTE:
40*100*113mm
Garantie:
1 jaar
Pakket:
Kartondoos/Houten Doos
Gewicht:
3.6KG
OEM:
keur goed
Hoog licht:

Nokkenkoppeling Één Manierlager

,

Ondersteun Koppeling Één Manierlager

,

De Koppelingslager van de staalgcr15 Nok

Betaling & het Verschepen Termijnen
Min. bestelaantal
1
Prijs
USD170-USD200 PER PIECE
Verpakking Details
Kartondoos/Houten Doos
Levertijd
7-15 dagen
Betalingscondities
L/C, D/A, D/P, T/T, Western Union, Paypal
Levering vermogen
1000pcs per maand
Productomschrijving

PB12 ondersteun Koppeling Één van de Koppelingsnok Manierlager





Afmetingen en Capaciteiten



PB12 ondersteun Koppeling Één van de Koppelingsnok Manierlager 0

Model Max.
Het overschrijden
(r/min)
Droeg Grootte

A


B


C
h7


D


E


F
  Buitenras
Spiebaan


Gewicht
(kg)
Binnenras Buitenras Dia.
(J7)
Spiebaan G K L
Pb 3 1.800 900 10 4x1.5 50 50 23 22 25 21 25.7 4* 2,5 16 0,23
Pb 5 1.800 900 16 5x2 70 60 32 32 35 25 38.8 5* 3,0 20 0,58
Pb 6 1.500 800 20 5x2 82 73 38 38 37 33 41 5* 3,0 27 1.1
Pb 8 1.200 650 25 7x3 85 83 45 40 45 33 42 7* 4,0 27 1.6
Pb 10 1.000 400 31.5 10x3.5 92 95 60 41 56 37 44 10 *4.5 28 2.5
Pb 12 800 300 40 10x3.5 100 113 65 50 66 37 52.6 10 *4.5 29 3.6
Pb 14 700 300 45 12x3.5 112 133 75 54 76 41 57.3 12 *4.5 30 6.0



Het opzetten en het Koppelen




Installatie en Gebruik



1. Concentricities van het binnenras en de buitenrace worden door het duidelijke die lager gehandhaafd tussen het buitenras en de schacht wordt gevestigd. De radiale lading die aan het buitenras werkt wordt ook gesteund door dit duidelijke lager. De schacht moet daarom door het eind van het koppelings buitenras worden uitgebreid.

2. Gebruik niet de Pb-Koppeling van de Reeksnok als koppeling. Gebruik met een flexibele koppeling wanneer het verbinden van twee schachten.

3. Specificeer net (relatieve vochtigheid) of linker (links) binnendierasaandrijving van het eind hierboven duidelijk door de pijl in de illustratie wordt bekeken. Controleer als de omwenteling van de koppeling alvorens run-in correct is.

4. Voor het indexeren van gebruik, wordt de oliesmering geadviseerd.

5. De te gebruiken sleutel zou JIS B1301-1959 moeten met in overeenstemming zijn met

6. De duwlading zou door andere apparaten, niet door de Nokkenkoppeling moeten worden gesteund.

7. Droeg van het gedreven lid, zoals de tand op de koppeling het buitenras, de tolerantie van H6 of H7-van de JIS-norm zou moeten ontmoeten.



Beelden

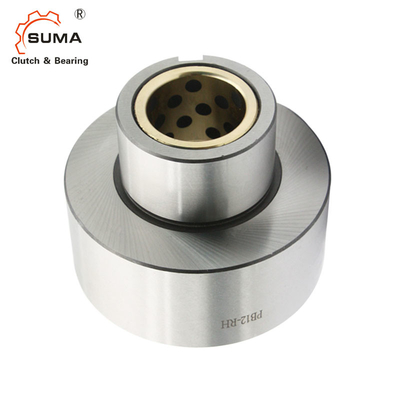

PB12 ondersteun Koppeling Één van de Koppelingsnok Manierlager 2

PB12 ondersteun Koppeling Één van de Koppelingsnok Manierlager 3PB12 ondersteun Koppeling Één van de Koppelingsnok Manierlager 4
