Plaats van herkomst | China |
Merknaam | SUMA |
Certificering | ISO SGS |
Modelnummer | FE453Z FE455Z FE458Z |
De Precisie van FE453Z FE455Z FE458Z freewheelt Één Manier
Spragkoppeling het Dragen voor Helikopter
Eigenschappen
Sprags worden gelijk uit elkaar geplaatst rond de omtrek van de kooi van het tussenvoegselelement. De kooi van het tussenvoegselelement komt niet in contact met de binnen of buitenrassen; het blijft absoluut loadfree onder om het even welke toepassing.
Afmetingen en Capaciteiten
Tekeningslegende:
D = torque de binnendiameter D = buitendiameter W = breedte T = n = omwentelingssnelheid
Benoeming |
D [mm] |
D [mm] |
W [mm] |
Tnom [NM] |
nmax [t/min] |
Gewicht [kg] |
Punt nr. |
FE 412 Z | 4 | 12 | 12 | 4 | 27.000 | 0,003 | 300393 |
FE 416 Z | 8 | 16 | 12 | 16 | 19.200 | 0,006 | 300400 |
FE 420 Z | 12 | 20 | 12 | 35 | 12.500 | 0,007 | 306041 |
FE 422 Z | 14 | 22 | 12 | 53 | 10.100 | 0,008 | 300405 |
FE 423 Z | 15 | 23 | 12 | 62 | 9.200 | 0,009 | 300411 |
FE 425 Z | 17 | 25 | 12 | 72 | 8.100 | 0,011 | 300415 |
FE 427 Z | 19 | 27 | 12 | 83 | 7.400 | 0,013 | 300422 |
FE 428 Z | 20 | 28 | 12 | 93 | 7.500 | 0,013 | 300430 |
FE 430 Z | 22 | 30 | 12 | 107 | 6.300 | 0,014 | 300435 |
FE 432 Z | 24 | 32 | 12 | 117 | 5.900 | 0,016 | 300439 |
FE 433 Z | 25 | 33 | 12 | 128 | 6.000 | 0,016 | 300445 |
FE 435 Z | 27 | 35 | 12 | 143 | 5.100 | 0,017 | 300448 |
FE 437 Z | 29 | 37 | 12 | 154 | 4.800 | 0,018 | 300455 |
FE 438 Z | 30 | 38 | 12 | 166 | 4.900 | 0,019 | 300460 |
FE 442 Z | 34 | 42 | 12 | 198 | 4.400 | 0,018 | 300463 |
FE 443 Z | 35 | 43 | 12 | 207 | 4.300 | 0,022 | 300469 |
FE 448 Z | 40 | 48 | 12 | 248 | 4.200 | 0,024 | 300478 |
FE 453 Z | 45 | 53 | 12 | 293 | 3.400 | 0,022 | 300482 |
FE 455 Z | 47 | 55 | 12 | 313 | 3.300 | 0,026 | 300487 |
FE 458 Z | 50 | 58 | 12 | 344 | 3.100 | 0,029 | 300489 |
FE 459 Z | 51 | 59 | 12 | 353 | 3.000 | 0,030 | 300494 |
FE 463 Z | 55 | 63 | 12 | 393 | 2.900 | 0,032 | 300497 |
FE 468 Z | 60 | 68 | 12 | 444 | 2.700 | 0,034 | 300501 |
FE 470 Z | 62 | 70 | 12 | 465 | 2.600 | 0,035 | 300505 |
FE 473 Z | 65 | 73 | 12 | 495 | 2.500 | 0,037 | 300508 |
FE 478 Z | 70 | 78 | 12 | 548 | 2.600 | 0,039 | 300511 |
FE488Z | 80 | 88 | 12 | 657 | 2.100 | 0,045 | 300514 |
FE 508 Z | 100 | 108 | 12 | 889 | 1.700 | 0,055 | 300519 |
FE 528 Z | 120 | 128 | 12 | 1.127 | 1.300 | 0,066 | 300522 |
FE 648 Z | 240 | 248 | 12 | 2.673 | 800 | 0,131 | 300524 |
Benoeming |
D [mm] |
D [mm] |
W [mm] |
Tnom [NM] |
nmax [t/min] |
Gewicht [kg] |
Punt nr. |
FE 410 Z2 | 2 | 10 | 7 | 0,6 | 52.600 | 0,001 | 300390 |
FE 412 Z2 | 4 | 12 | 7 | 2,5 | 40.900 | 0,002 | 300394 |
FE 413 Z2 | 5 | 13 | 7 | 4 | 34.900 | 0,003 | 300395 |
FE 414 Z2 | 6 | 14 | 7 | 6 | 31.200 | 0,003 | 300396 |
FE 416 Z2 | 8 | 16 | 7 | 10 | 27.200 | 0,004 | 300399 |
FE 418 Z2 | 10 | 18 | 7 | 16 | 18.900 | 0,005 | 300401 |
FE 422 Z2 | 14 | 22 | 7 | 30 | 13.200 | 0,006 | 300406 |
FE 423 Z2 | 15 | 23 | 7 | 40 | 13.200 | 0,006 | 300410 |
FE 425 Z2 | 17 | 25 | 7 | 43 | 10.600 | 0,007 | 300416 |
FE 428 Z2 | 20 | 28 | 7 | 55 | 9.700 | 0,008 | 300431 |
FE 433 Z2 | 25 | 33 | 7 | 78 | 7.700 | o.oio | 300446 |
FE 437 Z2 | 29 | 37 | 7 | 97 | 6.100 | o.oii | 300457 |
FE 438 Z2 | 30 | 38 | 7 | 105 | 6.400 | o.oii | 300461 |
FE 442 Z2 | 34 | 42 | 7 | 125 | 5.400 | 0,012 | 300465 |
FE 443 Z2 | 35 | 43 | 7 | 131 | 5.600 | 0,013 | 300472 |
FE 448 Z2 | 40 | 48 | 7 | 156 | 5.500 | 0,014 | 300477 |
FE 453 Z2 | 45 | 53 | 7 | 185 | 4.400 | 0,016 | 300484 |
FE 458 Z2 | 50 | 58 | 7 | 216 | 4.400 | 0,017 | 300490 |
FE 463 Z2 | 55 | 63 | 7 | 246 | 3.700 | 0,019 | 300498 |
FE 468 Z2 | 60 | 68 | 7 | 277 | 3.500 | 0,020 | 300502 |

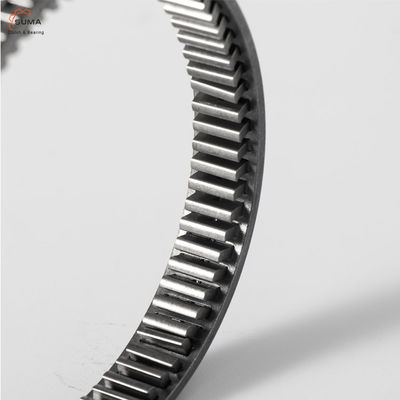

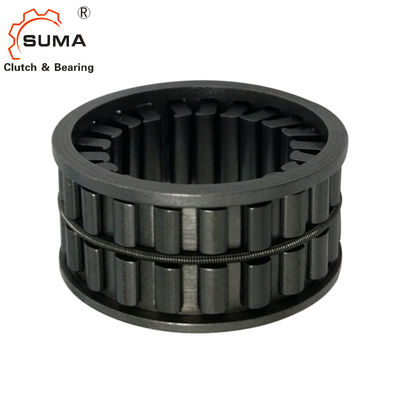

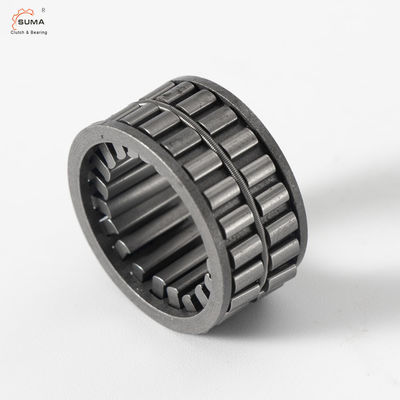

Beelden
